9424270994 Rev N 643
Note
L’action du commutateur 43-1 est effectuée deux fois dans le présent
test. Pour illustrer l’action du mode Minuterie (Timer), l’étape 4 doit
être effectuée le plus rapidement possible. Idéalement, ce test doit
être répété dans un délai de 20 secondes. En cas de difficulté pour
réaliser cette opération, essayez de prolonger le paramètre de
minuterie de retombée (Temporisation 2).
Étape 4 : Sur le panneau avant, accédez à l'écran Mesures > Contrôle > Commutateurs virtuels. Mettez
en surbrillance le premier commutateur (43-1), puis appuyez sur la touche de déplacement vers
la droite sur le panneau avant pour ouvrir l'écran de contrôle du commutateur 43-1. Appuyez
sur le bouton Modifier (Edit) pour vous connecter. Mettez en surbrillance l'option Appliquer
(Operate), puis appuyez sur la touche Modifier (Edit) pour modifier l'état du commutateur 43-1.
À l'aide des touches de déplacement vers le haut/bas, sélectionnez PUL, puis appuyez sur la
touche Modifier (Edit).
Étape 5 : Utilisez l'Explorateur des mesures de BESTCOMSPlus pour ouvrir l'écran Rapports, Séquence
des événements. Vérifiez que l'impulsion Désactivé-Activé-Désactivé (OFF-ON-OFF) a été
consignée et qu'environ 400 ms après le signal initial d'amorçage Désactivé-Activé-Désactivé
(OFF-ON-OFF) du commutateur 43-1, la sortie de la minuterie 62-1 est passée sur « vrai ».
Vérifiez également qu'environ 20 secondes plus tard, la Temporisation 2 a expiré et la sortie de
la minuterie 62-1 est passée sur « faux », bien qu'un deuxième signal d'amorçage Désactivé-
Activé (OFF to ON) du commutateur 43-1 ait été émis alors que la minuterie était active. La

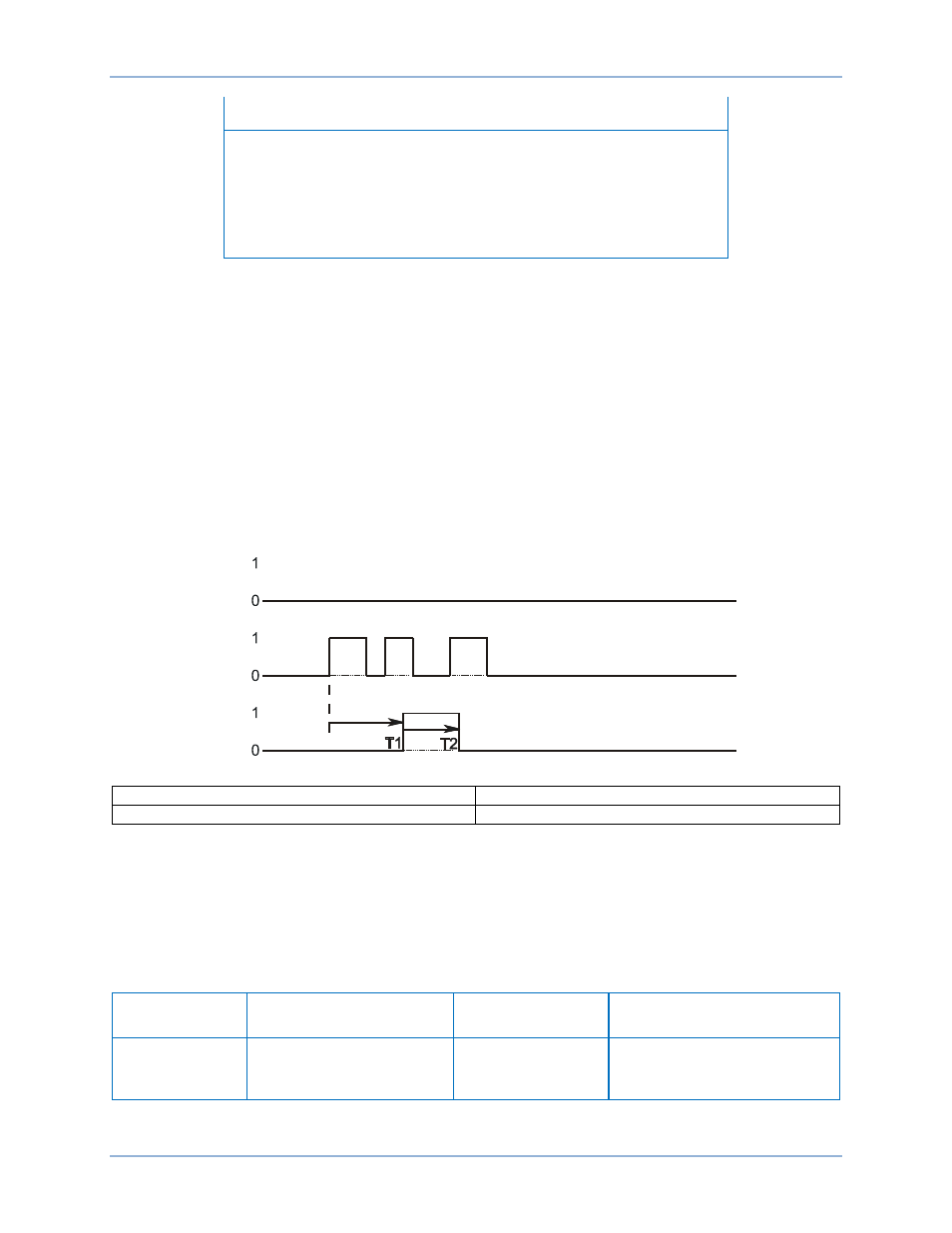

Figure 324 illustre la relation temporelle entre le commutateur 43-1 et la minuterie 62-1.
Figure 324. Mode Monocoup/Non redéclenchable
Block Blocage
Initiate Amorçage
Étape 6 : (Facultatif.) Répétez les étapes 1 à 5 pour 62-1, 62-2, 62-3, 62-4, 62-5, 62-6, 62-7 et 62-8.
Étape 7 : (Facultatif.) Répétez les étapes 1 à 6 pour les groupes de paramètres 1, 2 et 3.
Mode Monocoup/Redéclenchable
Étape 1 : Utilisez BESTCOMSPlus pour transmettre les paramètres de fonctionnement du Tableau 243
au BE1-11g. Maintenez les paramètres logiques indiqués dans la Figure 321.
Tableau 243. Paramètres de fonctionnement (mode Monocoup/Redéclenchable)
Paramètre Valeur
Écran
BESTCOMSPlus
Description
Mode 62-1 Monocoup/Redéclenchable Contrôle,
Minuteries logiques
(62)
Définit 62-1 sur le mode
Monocoup/Redéclenchable
P
0
0
3
5
-3
1
0
2
-2
7
-0
6
Block
Initiate
62-x
