9424270994 Rev N 691

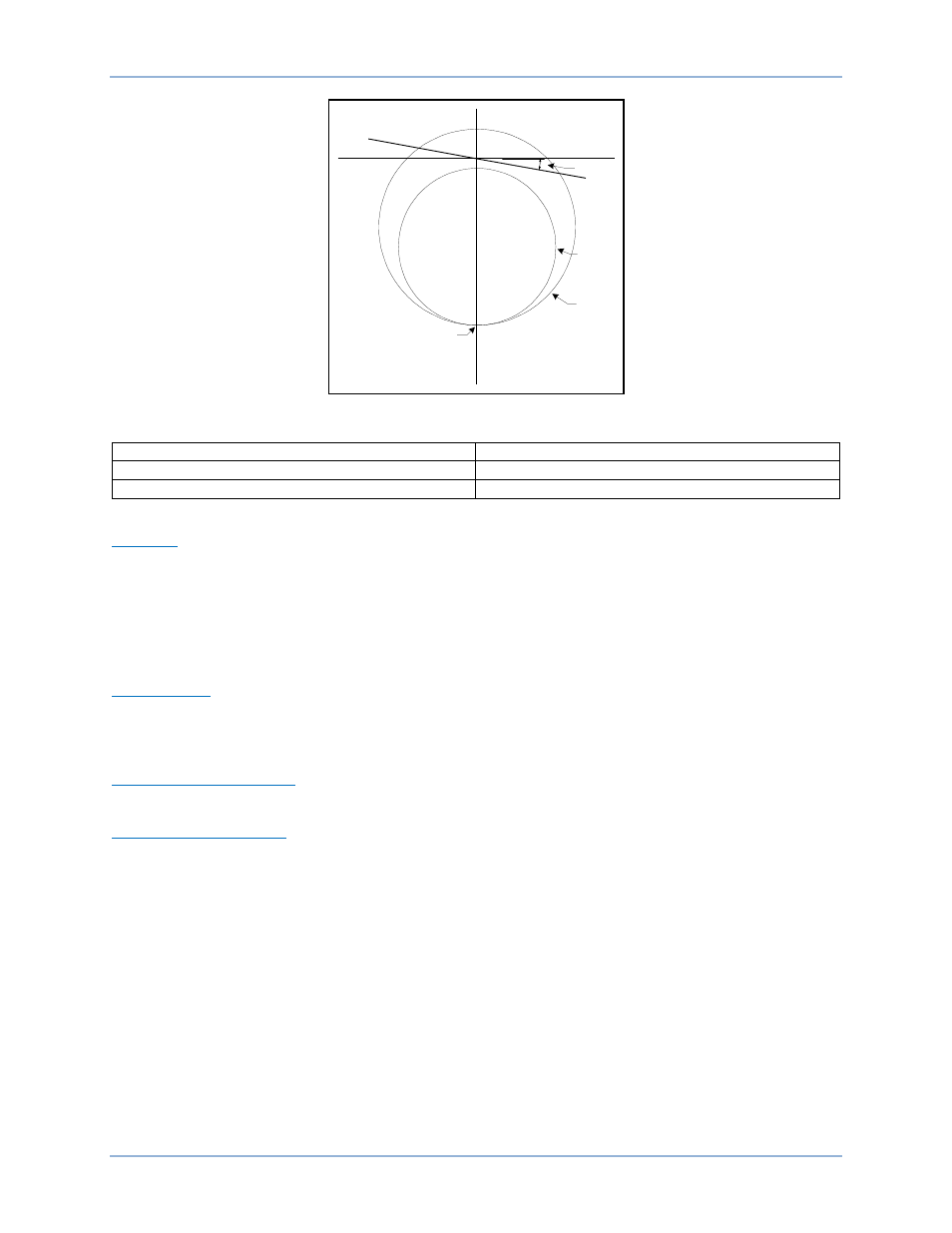

Figure 333. Cartographie de l'impédance de décalage 40Z
Blinder Angle Angle de Blinder
Z1 Diameter Diamètre Z1
Offset Décalage
Décalage
Plage de réglage de TC 5 A ...................................... 0 à 110
Ω
Plage de réglage de TC 1 A ...................................... 0 à 550 Ω
Précision de TC 5 A ............................................... ±5 % ou ±0,4
Ω, la valeur la plus élevée entre 0 et
100
Ω étant retenue
Précision de TC 1 A ............................................... ±5 % ou ±0,4
Ω, la valeur la plus élevée entre 0 et
500
Ω étant retenue
Temporisation
Plage de réglage ....................................................... 0 à 300 000 ms
Précision.................................................................... ±1,5 % ou ±4 cycles, la valeur la plus élevée étant
retenue
Enclenchement de tension
Plage de réglage ....................................................... 5 à 180 V
Temporisation de tension
Plage de réglage ....................................................... 0 à 60 000 ms
46 - Protection de courant de séquence négative
La protection de courant de séquence négative est disponible lorsqu'un élément 50 ou 51 est configuré
en mode I2. Reportez-vous aux sections Surintensité instantanée ou Surintensité inverse pour les
spécifications de fonctionnement.
47 - Protection de tension de séquence négative
La protection de tension de séquence négative est disponible lorsqu'un élément 27X ou 59X est configuré
en mode V2. Reportez-vous aux sections Surtension auxiliaire ou Sous-tension auxiliaire pour les
spécifications de fonctionnement.
X
Offset
Z1
Diameter
Z2
Diameter
R
Blinder
Angle
P0036-20
BE1-11g Spécifications - Fonctionnement à 25 Hz
