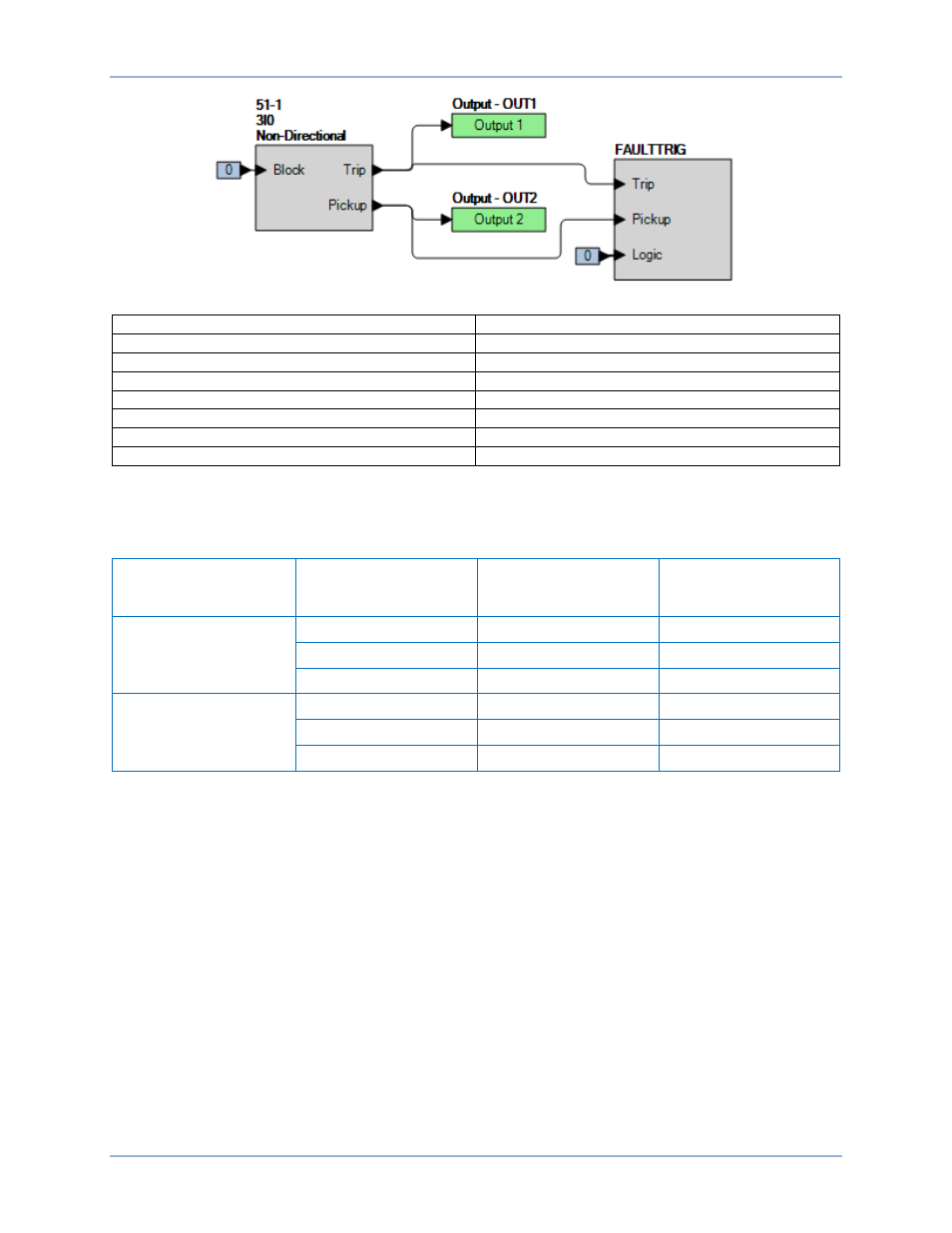

Figure 303. Paramètres BESTlogicPlus (mode 3I0)
Non-Directional Non directionnel
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Étape 3 : Utilisez BESTCOMSPlus pour ouvrir l'écran Protection, Courant, Surintensité inverse (51-1) et
transmettre les paramètres de test de plage inférieure (paramètre d'enclenchement minimum)
correspondant à votre type d'entrée de contact du Tableau 201 au BE1-11g.
Tableau 201. Paramètres de test d'enclenchement (mode 3I0)
Type d’entrée de
contact
Plage
Paramètre
d'enclenchement
Coefficient
multiplicateur
5 A
Valeur inférieure 0,5 A 0
Valeur moyenne 5,0 A 0
Valeur supérieure 16,0 A 0
1 A
Valeur inférieure 0,1 A 0
Valeur moyenne 1,0 A 0
Valeur supérieure 3,2 A 0
Étape 4 : Préparez la surveillance de l'exécution de la fonction 51-1. Cette exécution peut être vérifiée en
surveillant la sortie OUT2 (voir Figure 303).
Étape 5 : Connectez une source de courant aux bornes D1 et D2 (phase A).
Étape 6 : Augmentez lentement le courant de phase A jusqu'à la fermeture de OUT2 et enregistrez la
valeur d'enclenchement. Vérifiez qu'une cible 51-1-Résiduel est indiquée à l'écran du panneau
avant. Réduisez lentement le courant appliqué jusqu'à ce que OUT2 s'ouvre et enregistrez la
valeur de retombée.
Étape 7 : Répétez l'étape 6 pour les paramètres d'enclenchement des plages moyenne et supérieure
correspondant à votre type d'entrée de contact. Enregistrez les résultats.
Étape 8 : (Facultatif.) Répétez les étapes 1 à 7 pour les groupes de paramètres 1, 2 et 3.
Étape 9 : (Facultatif.) Répétez les étapes 1 à 8 pour 51-2, 51-3, 51-4, 51-5, 51-6 et 51-7.
Étape 10 :(Facultatif.) Répétez les étapes 1 à 9 avec le circuit TC 2 défini comme source pour les
systèmes de protection équipés de deux ensembles de transformateurs de courant. Dans
l'étape 5, remplacez D1 par F1, D2 par F2, etc.
BE1-11g Test de surintensité inverse (51)
