282 9424270994 Rev N
l'intensité n'est pas affectée par le bit 60FL, car elle ne repose pas sur la détection de la tension. De
même, la polarisation de la tension homopolaire peut être exécutée uniquement si la détection 3P4W est
sélectionnée. Les qualificatifs suivants sont appliqués à l'élément de tension polarisée de terre sur base
de la quantité en entrée sélectionnée par l'utilisateur :
•
Entrées V0IN :
Test : 60FL=FAUX (FALSE) & 3P4W=VRAI (TRUE) & (IN > minimum) & (IN > I1*8 %) & (V0 >
minimum)
•
Entrées V0IG :
Test : 60FL=FAUX (FALSE) & 3P4W=VRAI (TRUE) & (IG > minimum) & (V0 > minimum)
•
Entrées VXIN :
Test : (IG > minimum) & (IN > I1*8 %) & (VX > minimum)
•
Entrées VXIG :
Test : (IG > minimum) & (VX > minimum)
Alarme programmable
Le BE1-11g déclenche une condition d'alarme, lorsque l'élément 60FL détecte une perte de fusible ou
une perte de potentiel. L'alarme apparaît à l'écran du panneau avant, dans l'interface de la page Web et à
l'écran des mesures Alarmes de BESTCOMSPlus. Consultez le chapitre
Alarmes pour obtenir des
informations sur la manière de programmer des alarmes.
Connexions logiques
Les connexions logiques de l'élément de perte de fusible s'effectuent via l'écran BESTlogicPlus de
BESTCOMSPlus. Le bloc logique de l'élément de perte de fusible est représenté dans la Figure 171. La
sortie logique est résumée dans le Tableau 93.

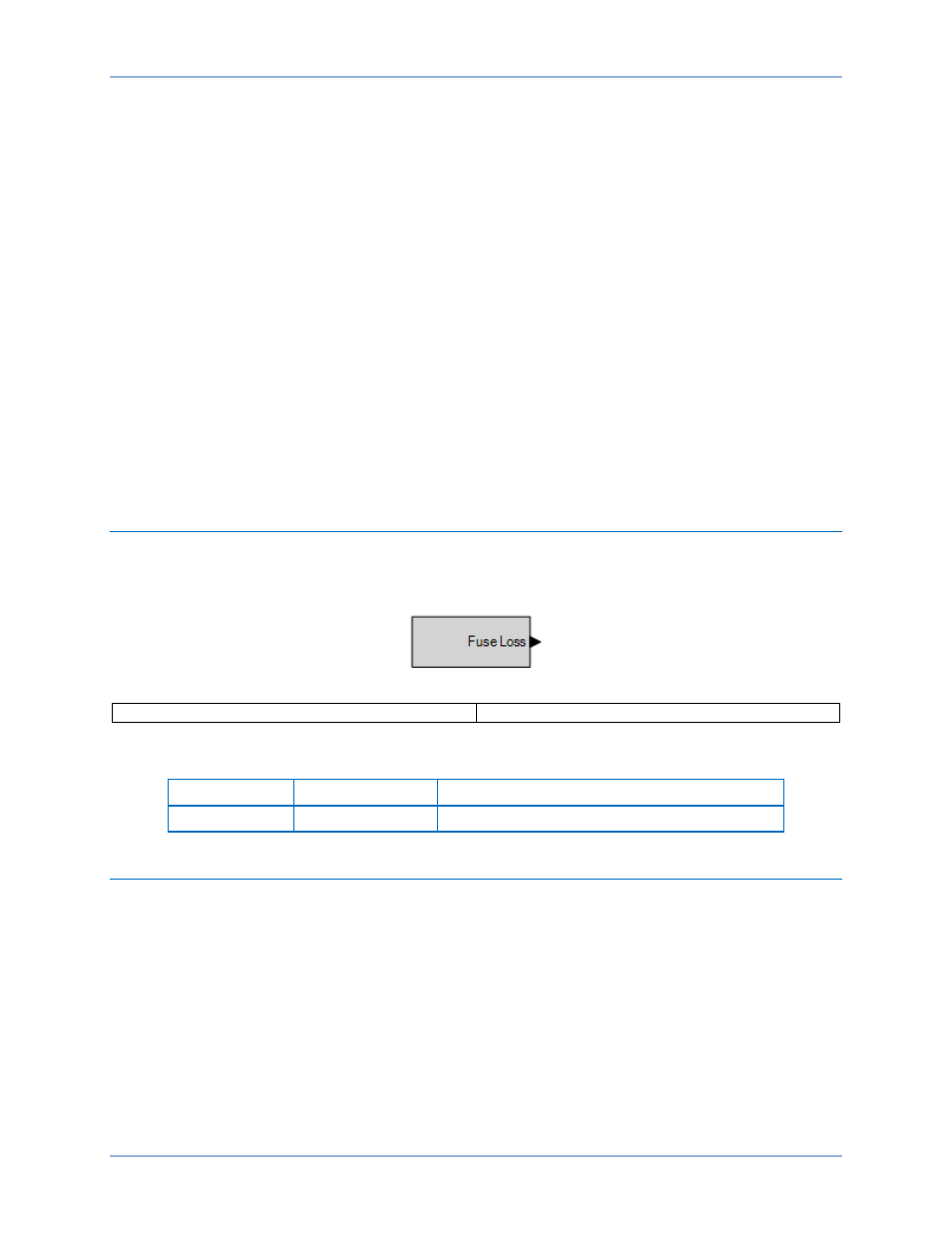

Figure 171. Bloc logique de l'élément de perte de fusible
Fuse Loss Perte de fusible
Tableau 93. Sortie logique
Nom Fonction logique Objectif
Perte de fusible Sortie Vrai, lorsque la logique 60FL est définie sur vrai
Paramètres de fonctionnement
Les paramètres de fonctionnement de l'élément de perte de fusible sont configurés à partir de l'écran des
paramètres Perte de fusible (Fuse Loss) (60FL) (Figure 172) de BESTCOMSPlus. Les paramètres sont
récapitulés dans le Tableau 94.
Perte de fusible (60FL) BE1-11g
