9424270994 Rev N 195
Minuteries logiques (62)
Huit éléments de minuterie logique (62) réalisent l'émulation de presque tous les types de minuteries
utilisés dans les applications de système d'alimentation.
Les huit éléments de minuterie logique identiques sont nommés 62-1, 62-2, 62-3, 62-4, 62-5, 62-6, 62-7
et 62-8. Les connexions logiques de l'élément s'effectuent via l'écran BESTlogic
™Plus de
BESTCOMSPlus
® et ses paramètres de fonctionnement sont configurés à partir de l'écran des
paramètres Minuteries logiques (Logic Timers) (62) de BESTCOMSPlus. Un récapitulatif des entrées et
sorties logiques et des paramètres de fonctionnement se trouve en fin de chapitre.
Chemin de navigation BESTCOMSPlus : Explorateur des paramètres, Contrôle, Minuteries logiques
(62)
Chemin de navigation IHM : Explorateur des paramètres, Contrôle, Configuration de minuterie 62,
Groupe de paramètres x (où x = 0 à 3)
Fonctionnement de l'élément
Chaque minuterie possède deux paramètres de temporisation. La durée des minuteries est définie par les
paramètres Temporisation 1 (T1) et Temporisation 2 (T2). La confirmation de l'entrée Amorçage (Initiate)
débute la séquence de temporisation.
Le fonctionnement de la sortie dépend du type de minuterie, indiqué par le paramètre du mode. Dans
BESTlogicPlus, la sortie peut être connectée à d'autres éléments logiques ou à une sortie de relais
physique de façon à signaler une condition à l'opérateur. Si une cible est activée pour l'élément, le BE1-
11g enregistre une cible lorsque la sortie est définie sur vrai. Consultez le chapitre
Génération de rapports
de défaut pour obtenir de plus amples informations sur la génération de rapports sur les cibles.
Mode
Six modes de fonctionnement sont disponibles : Enclenchement/Retombée, Monocoup/Non
redéclenchable, Monocoup/Redéclenchable, Oscillation, Minuterie d'intégration et Verrouillage.
Mode Enclenchement/Retombée
La sortie est définie sur vrai, si l'entrée Amorçage reste sur vrai pendant toute la durée de la
temporisation d'enclenchement (T1). Reportez-vous à la Figure 102. Si l'entrée Amorçage bascule sur
faux avant la fin de la temporisation T1, la minuterie T1 est réinitialisée. Une fois que la sortie de la
minuterie bascule sur vrai, l'entrée Amorçage doit rester sur faux pendant toute la durée de la
temporisation de retombée (T2). Si l'entrée Amorçage bascule sur vrai avant la fin de la temporisation T2,
la sortie reste sur vrai et la minuterie T2 est réinitialisée.

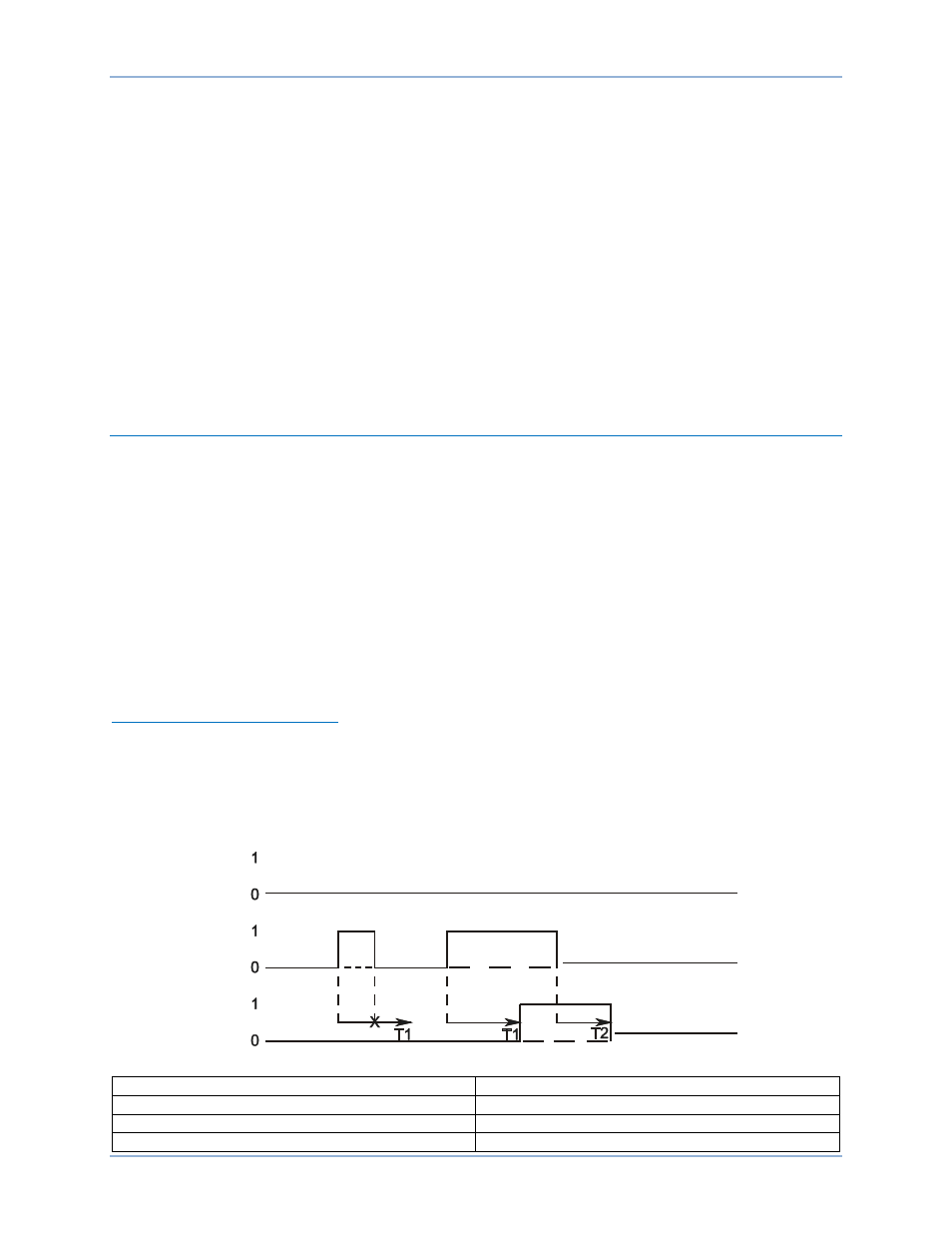

Figure 102. Mode Enclenchement/Retombée
Block Blocage
Initiate Amorçage
T1 T1
T2 T2
P
0
0
3
5
-3
0
0
2
-2
7
-0
6
62-x
Block
Initiate
