lorsque la sortie Déclenchement est définie sur vrai. Consultez le chapitre Génération de rapports de
défaut pour obtenir de plus amples informations sur la génération de rapports sur les cibles.
Niveau d'inhibition
La protection d'entrée analogique à distance est inhibée lorsque la valeur d'entrée analogique surveillée
passe sous la valeur du paramètre Niveau d'inhibition (Inhibit Level). Ce paramètre n'est disponible qu'en
mode de protection Sous.
Blocage d'élément
L'entrée Blocage (Block) permet de contrôler la supervision logique de l'élément. Lorsqu'elle est définie
sur vrai, l'entrée Blocage (Block) désactive l'élément en imposant la logique 0 à ses sorties
Déclenchement et Enclenchement et en réinitialisant sa minuterie. Connectez l'entrée Blocage (Block) de
l'élément à la logique souhaitée dans BESTlogicPlus. Lorsque l'élément est sélectionné à partir de
l'affichage Éléments (Elements), l'état par défaut de l'entrée Blocage (Block) est la logique 0.
Connexions logiques
Les connexions logiques de l'élément d'entrée analogique à distance s'effectuent via l'écran
BESTlogicPlus de BESTCOMSPlus. Le bloc logique de l'élément d'entrée analogique à distance est
représenté dans la Figure 93. Les entrées et sorties logiques sont répertoriées dans le Tableau 56.

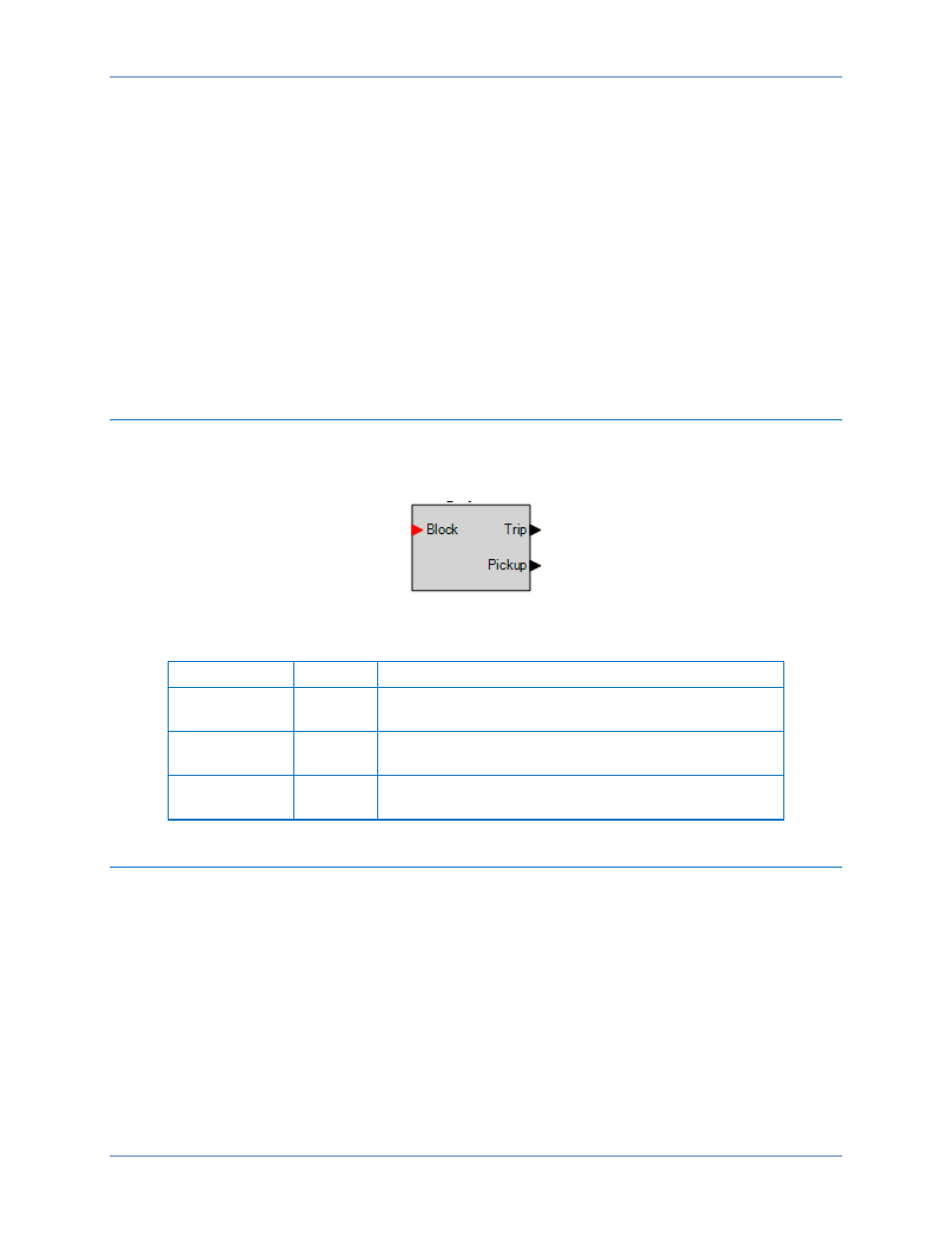

Figure 93. Bloc logique de l'élément d'entrée analogique à distance
Tableau 56. Entrées et sorties logiques
Nom Fonction Objectif
Blocage Entrée
Désactive l'élément d'entrée analogique si définie sur
vrai
Déclenchement Sortie
Vrai, si l'élément d'entrée analogique est dans une
condition de déclenchement
Enclenchement Sortie
Vrai, si l'élément d'entrée analogique est dans une
condition d'enclenchement
Paramètres de fonctionnement
Les paramètres de fonctionnement de l'élément d'entrée analogique à distance sont configurés à partir de
l'écran des paramètres Entrée analogique à distance (Remote Analog Input) (Figure 94) de
BESTCOMSPlus. Les plages de réglage et les valeurs par défaut sont répertoriées dans le Tableau 57.
Protection d’entrée analogique BE1-11g
