Sortie de fermeture du disjoncteur
La sortie logique Fermeture du disjoncteur (Close Breaker) signale au disjoncteur de se fermer, lorsque
TOUTES les conditions suivantes sont remplies :
•
Les tensions de l'alternateur et du bus sont stables
•
L'angle de phase entre les sources est inférieur à la valeur du paramètre Angle de fermeture du
disjoncteur (uniquement en mode PLL).
•
L'erreur de fréquence entre les sources est inférieure à la valeur du paramètre Fréquence de
glissement (Slip Frequency). (Note : lorsque la case de paramétrage Fréq. source >
Fréq. destination (Source Freq > Destination Freq) est cochée, seule une fréquence d'alternateur
supérieure à la fréquence du bus est autorisée.)
•
L'amplitude de tension entre les sources est inférieure à la valeur du paramètre Différence de
tension. (Note : la tension utilisée par le BE1-11g pour cette fonction est une mesure de
l'amplitude de tension, pas une mesure du phaseur de tension. Lorsque la case de paramétrage
Tension source > Tension dest. est cochée, seule une tension d'alternateur supérieure à la
tension du bus est autorisée.)
La sortie Fermeture du disjoncteur reste définie à la logique 1, jusqu'à ce que l'élément logique BRKSTAT
(État du disjoncteur) soit défini sur vrai, qu'un Échec de synchronisation ait lieu ou que les paramètres de
synchronisation ne sont plus définis sur vrai.
État du disjoncteur
Le synchroniseur fonctionne si l'élément logique BKRSTAT = 1. L'état du disjoncteur est surveillé via
l'élément logique État du disjoncteur (Breaker Status). Pour obtenir de plus amples informations sur la
configuration de la logique de l'état du disjoncteur, consultez le chapitre
Surveillance du disjoncteur
.
Connexions logiques
Les connexions logiques de l'élément de synchroniseur s'effectuent via l'écran BESTlogicPlus de
BESTCOMSPlus. Le bloc logique de l'élément de synchroniseur est représenté dans la Figure 97. Les
entrées et sorties logiques sont répertoriées dans le Tableau 59.

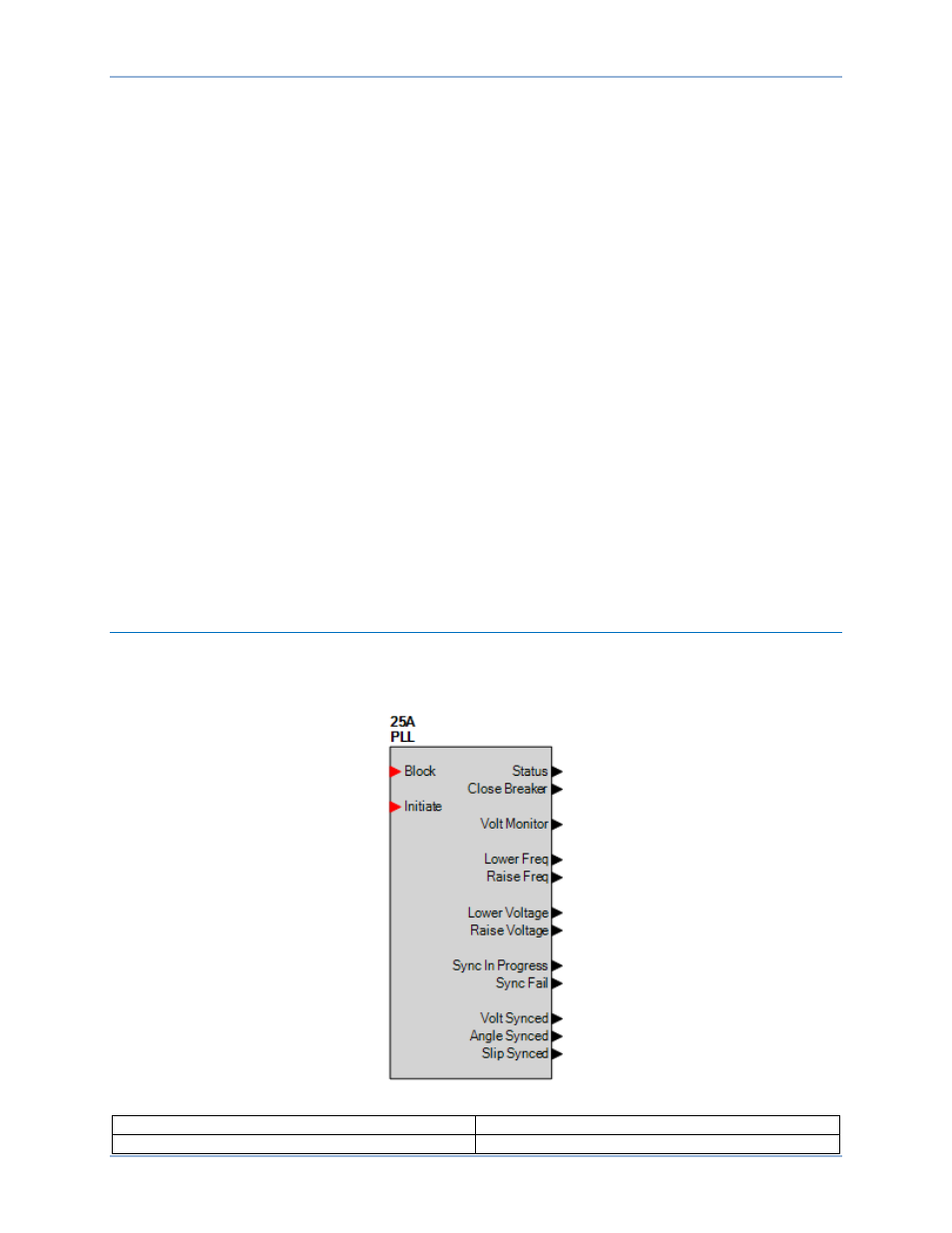

Figure 97. Bloc logique de l'élément de synchroniseur
Block
Blocage
Status
État
Synchroniseur (25A)
BE1-11g
