60 9424270994 Rev N
seconds 300 100
50
30
0 . 5 T 100
FST
E
D T
R
T
R R
= ∗ ∗ = ∗ ∗ =
Équation 5. Temps de réinitialisation
seconds secondes
Si l'état de surexcitation survient avant la réinitialisation totale (soit avant que 300 secondes se soient
écoulées), le décompte de la minuterie reprend à cet endroit, la vitesse étant fonction d'une loi en carré
inverse. Par exemple, si l'état survient après 150 secondes, soit 50 % du temps de réinitialisation total, le
temps de déclenchement du second événement commencera à 30 % au lieu de 0 % et le déclenchement
aura lieu au bout de 70 % du temps de déclenchement initial, soit 35 secondes. La Figure 40 représente
la temporisation inverse et le temps de réinitialisation.

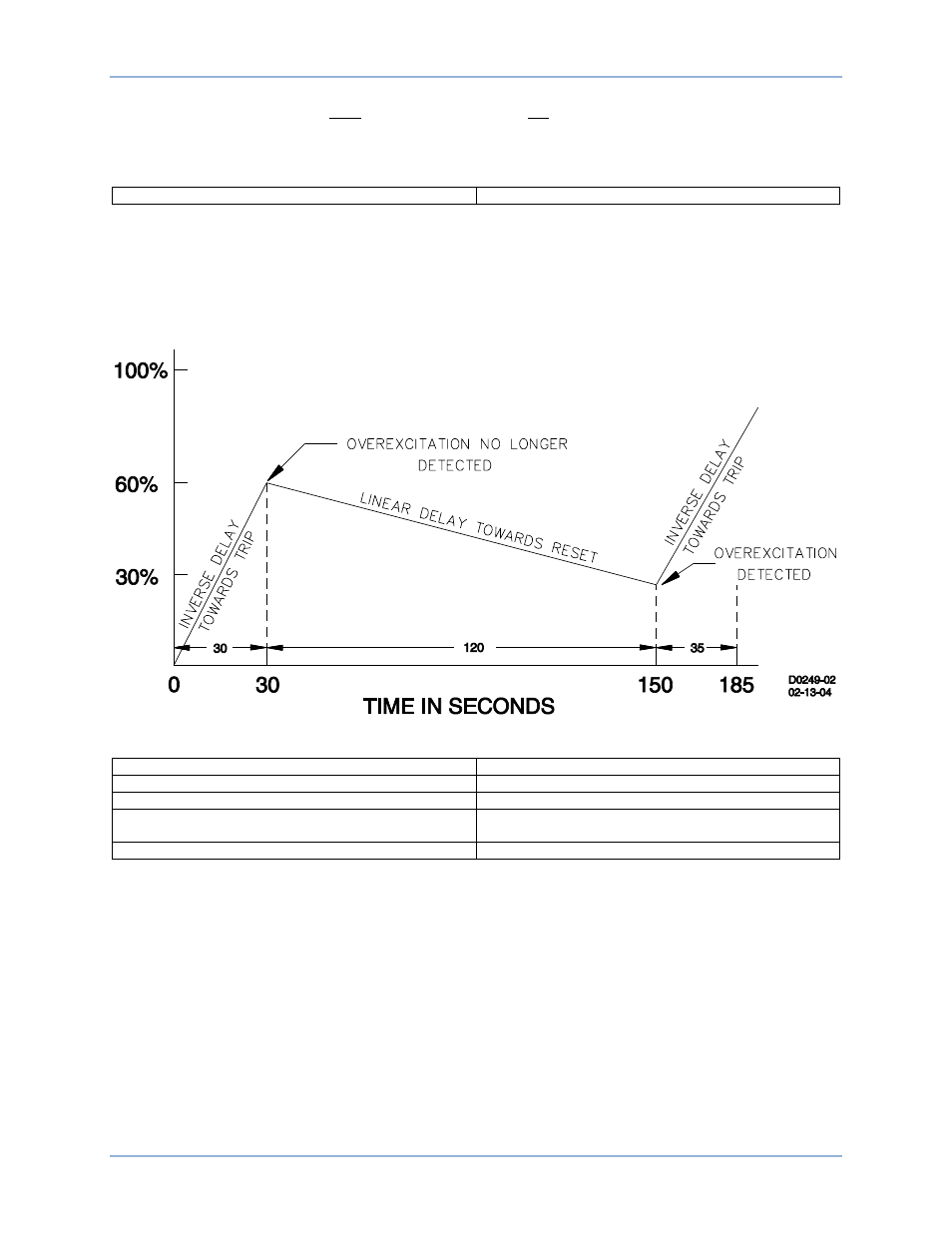

Figure 40. Temporisation inverse et temps de réinitialisation
INVERSE DELAY TEMPORISATION INVERSE
TOWARDS TRIP VERS LE DÉCLENCHEMENT
OVEREXCITATION NO LONGER DETECTED SUREXCITATION PLUS DÉTECTÉE
LINEAR DELAY TOWARDS RESET TEMPORISATION LINÉAIRE VERS LA
RÉINITIALISATION
OVEREXCITATION DETECTED SUREXCITATION DÉTECTÉE
Protection de surexcitation (24) BE1-11g
