9424270994 Rev N 203
Commutateur de contrôle du disjoncteur
(101)
Le commutateur de contrôle du disjoncteur (101) permet de contrôler manuellement un disjoncteur ou un
commutateur sans utiliser de commutateurs physiques, ni de relais d'interposition. Un contrôle local ou à
distance est possible. Pour réduire les coûts, il est possible de remplacer un commutateur physique par
un commutateur virtuel, qui présente en outre l'avantage de pouvoir être utilisé à la fois localement à
partir du panneau avant et à distance, à partir d'un poste ou via une connexion Ethernet vers la console
d'un opérateur.
Les connexions logiques de l'élément s'effectuent via l'écran BESTlogic
™Plus de BESTCOMSPlus® et
ses paramètres de fonctionnement sont configurés à partir de l'écran des paramètres Commutateur de
contrôle du disjoncteur (Breaker Control Switch) de BESTCOMSPlus. Un récapitulatif des entrées et
sorties logiques et des paramètres de fonctionnement se trouve en fin de chapitre.
Chemin de navigation depuis les paramètres de BESTCOMSPlus : Explorateur des paramètres,
Contrôle, Commutateur de contrôle du disjoncteur (101)
Chemin de navigation depuis les paramètres de l'IHM : Explorateur des paramètres, Contrôle,
Commutateur du disjoncteur 101
Chemin de navigation depuis les commandes de BESTCOMSPlus : Explorateur des mesures,
Contrôle, Commutateur de contrôle du disjoncteur
Chemin de navigation depuis les commandes de l'IHM : Explorateur des mesures, Contrôle,
Commutateur de contrôle du disjoncteur 101
Fonctionnement de l'élément
Le commutateur de contrôle du disjoncteur émule un commutateur de contrôle de disjoncteur classique
avec une sortie de contact de déclenchement à fermeture momentanée et retour automatique (Trip), une
sortie de contact de fermeture à fermeture momentanée et retour automatique (Close), une sortie de
contact TSC (déclenchement/glissement) et une sortie de contact CSC (fermeture/glissement). La sortie
TSC conserve l'état de la dernière action de contrôle de déclenchement. Ainsi, son état est vrai (fermé)
après déclenchement et faux (ouvert) après fermeture. La sortie CSC conserve l'état de la dernière action
de contrôle de fermeture. Son état est donc faux (ouvert) après déclenchement et vrai (fermé) après
fermeture. La Figure 113 illustre l'état des sorties logiques TSC et CSC par rapport à l'état des sorties
Déclenchement et Fermeture.

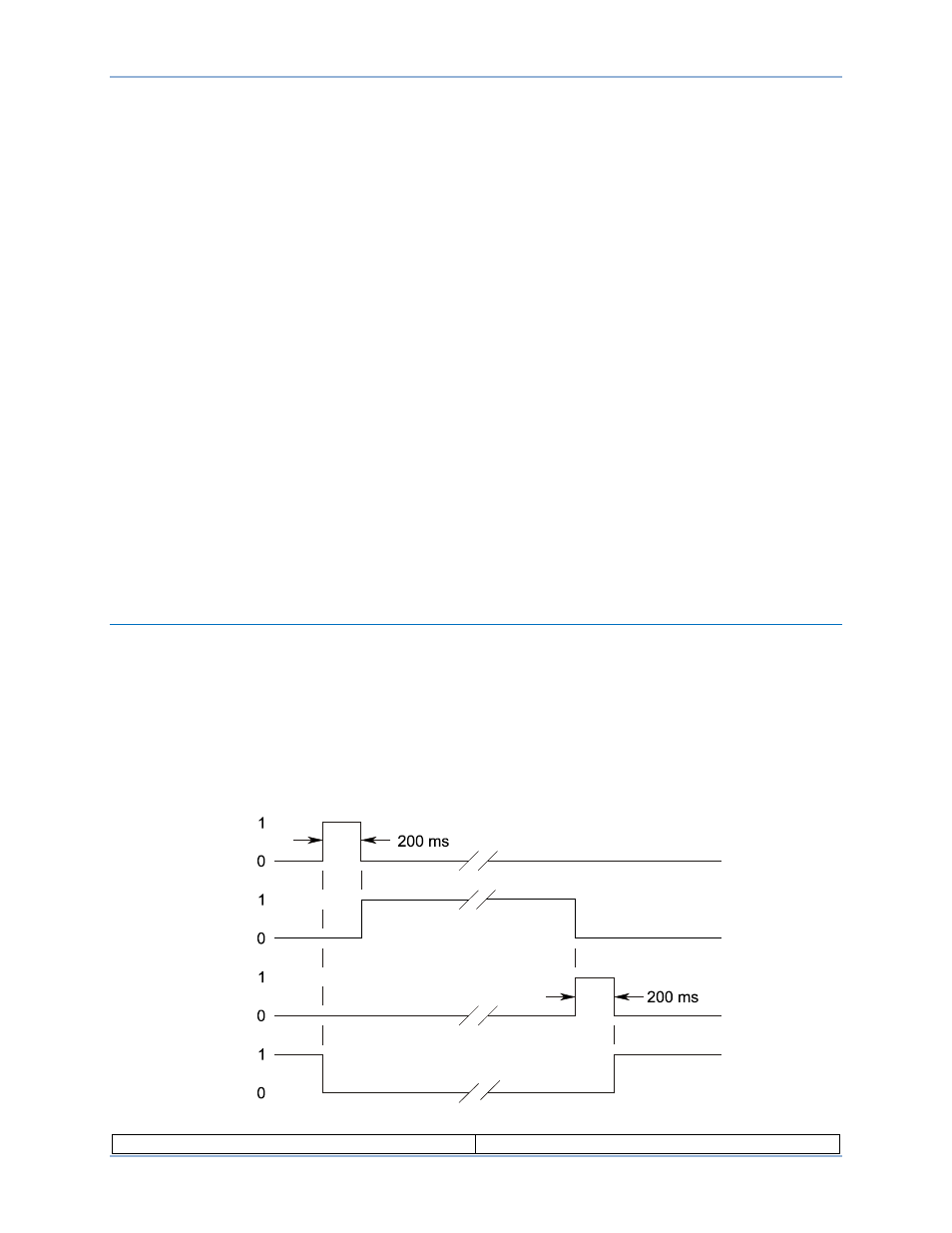

Figure 113. Diagramme d'état du commutateur de contrôle du disjoncteur
Trip Déclenchement
Trip
TSC
Close
CSC
P
0
0
3
5
-3
9
0
2
-2
4
-0
6
