Paramètre
Valeur
Écran BESTCOMSPlus
Description
(Facultatif)
Deuxième
harmonique (%)
12
Protection, Courant, Phase,
Différentielle (87)
Définit le seuil de retenue
de deuxième harmonique à
12 % du courant
fondamental
(Facultatif)
Cinquième
harmonique (%)
35
Protection, Courant, Différentiel de
phase (87)
Définit le seuil de retenue
de cinquième harmonique
à 35 % du courant
fondamental
Étape 2 : Utilisez BESTCOMSPlus pour configurer la Logique programmable BESTlogicPlus illustrée
dans la Figure 307.
•
Le contact Blocage est désactivé.
•
OUT1 se ferme pour Déclenchement 87 (Trip).
•
OUT2 se ferme pour Enclenchement 87 (Pickup).
•
L'enregistrement des défauts est activé.
Étape 3 : Préparez la surveillance de l'exécution de la fonction 87R. Cette exécution peut être vérifiée en
surveillant la sortie OUT2 (voir Figure 307).
Étape 4 : Pour tester le paramètre Enclenchement avec retenue minimum, connectez deux sources de
courant triphasé équilibrées au BE1-11g dans une rotation ABC : 0,5
∠0°, 0,5∠–120°, 0,5∠120°
ampères aux bornes D1 à D6 et 0,5
∠180°, 0,5∠60°, 0,5∠–60° ampères aux bornes F1 à F6
(0,25 x valeur de prise).
Étape 5 : Augmentez lentement le courant de phase A dans le circuit TC 1 ou 2 jusqu'à la fermeture de
OUT2 et enregistrez la valeur d'enclenchement. Ceci doit avoir lieu à 0,70 A
±0,05 A. Vérifiez
qu'une cible 87A est indiquée à l'écran du panneau avant.
Étape 6 : Réduisez lentement le courant de phase A dans le circuit TC 1 ou 2 jusqu'à la réouverture de
OUT2 et enregistrez la valeur de retombée. Consultez le rapport de tests fonctionnels pour
connaître les plages admissibles.
Étape 7 : Réinitialisez les niveaux de courant de l'étape 5 et réinitialisez toutes les cibles.

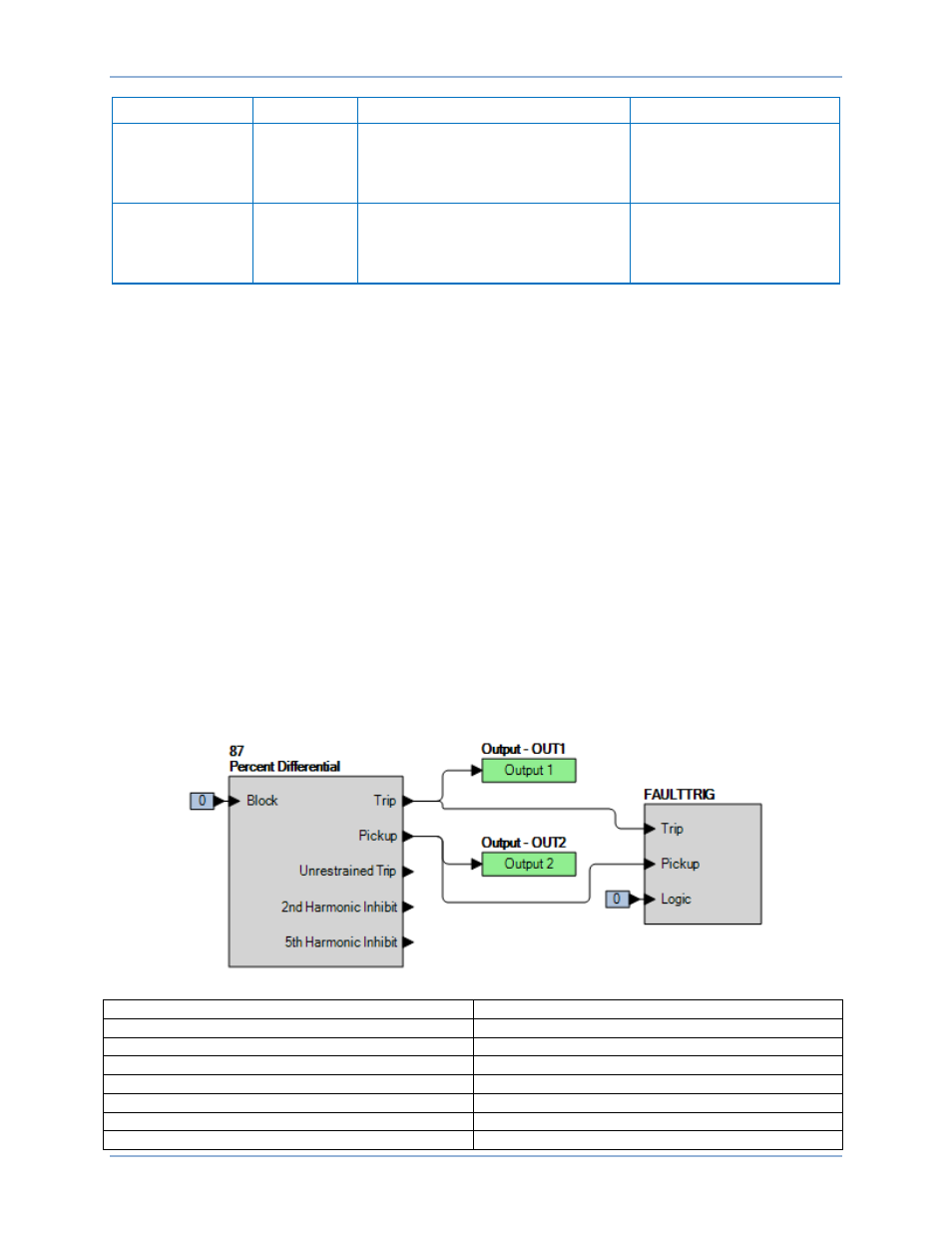

Figure 307. Paramètres BESTlogicPlus (87R)
Percent Differential
Différentiel à pourcentage
Block
Blocage
Trip
Déclenchement
Pickup
Enclenchement
Unrestrained Trip
Déclenchement sans retenue
2nd Harmonic Inhibit
Inhibition de 2e harmonique
5th Harmonic Inhibit
Inhibition de 5e harmonique
Output - OUT1
Sortie - SORTIE1
Test de différentiel de courant de phase (87)
BE1-11g
