140 9424270994 Rev N
Connexions logiques
Les connexions logiques de l'élément différentiel de courant de neutre s'effectuent via l'écran
BESTlogicPlus de BESTCOMSPlus. Le bloc logique de l'élément différentiel de courant de neutre est
représenté dans la Figure 74. Les entrées et sorties logiques sont répertoriées dans le Tableau 42.

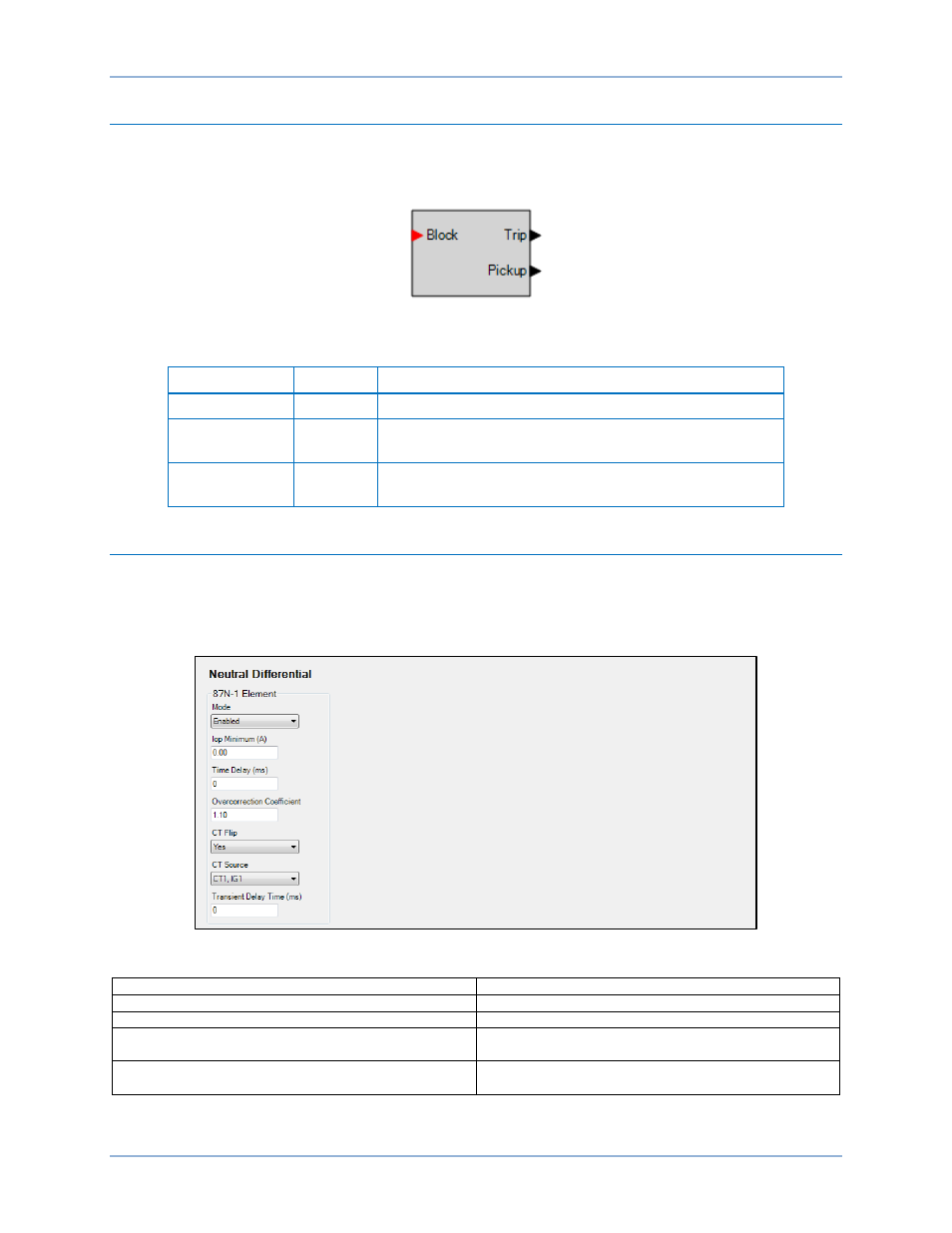

Figure 74. Bloc logique de l'élément différentiel de courant de neutre
Tableau 42. Entrées et sorties logiques
Nom Fonction Objectif
Blocage Entrée Désactive la fonction 87 N si définie sur vrai
Déclenchement Sortie
Vrai, si l'élément 87 N est dans une condition de
déclenchement
Enclenchement Sortie
Vrai, si l'élément 87 N est dans une condition
d'enclenchement
Paramètres de fonctionnement
Les paramètres de fonctionnement de l'élément différentiel de courant de neutre sont configurés à partir
de l'écran des paramètres Différentiel de courant de neutre (Neutral Current Differential) (87N) (Figure
75) de BESTCOMSPlus. Les plages de réglage et les valeurs par défaut sont répertoriées dans le
Tableau 43.
Figure 75. Écran des paramètres Différentiel de courant de neutre
Neutral Differential Différentiel de neutre
Iop Minimum (A) Iop minimum (A)
Overcorrection Coefficient Coefficient de correction excessive
CT Flip
Yes Basculement TC
Oui
CT Source
CT1, IG1 Source TC
TC1, IG1
Protection différentielle de courant de neutre (87N) BE1-11g
