9424270994 Rev N 427
Paramètres de ligne électrique
Les paramètres de ligne électrique sont utilisés pour déterminer l'emplacement d'un défaut et la distance
par rapport au défaut. Pour obtenir de plus amples informations sur la distance par rapport au défaut et
sur les paramètres de ligne électrique, consultez le chapitre
Génération de rapports de défaut .
Angle de couple maximum
L'angle de couple maximum (MTA) est utilisé par l'élément de surintensité directionnelle (67) pour offrir
une supervision directionnelle des éléments de déclenchement de surintensité. La valeur MTA des
éléments de polarisation de terre et de phase est normalement dérivée des angles d'impédance de ligne
(paramètres de ligne électrique), mais certaines applications requièrent une valeur MTA différente des
angles d'impédance de ligne. Pour plus d'informations sur le paramétrage de la valeur MTA pour
différentes applications, consultez le chapitre
Protection de surintensité directionnelle (67) .
Paramètres
Les paramètres du système d'alimentation sont configurés via l'écran des paramètres Système
d'alimentation (Power System) (Figure 268) de BESTCOMSPlus. Les plages de réglage et les valeurs par
défaut sont répertoriées dans le Tableau 112.

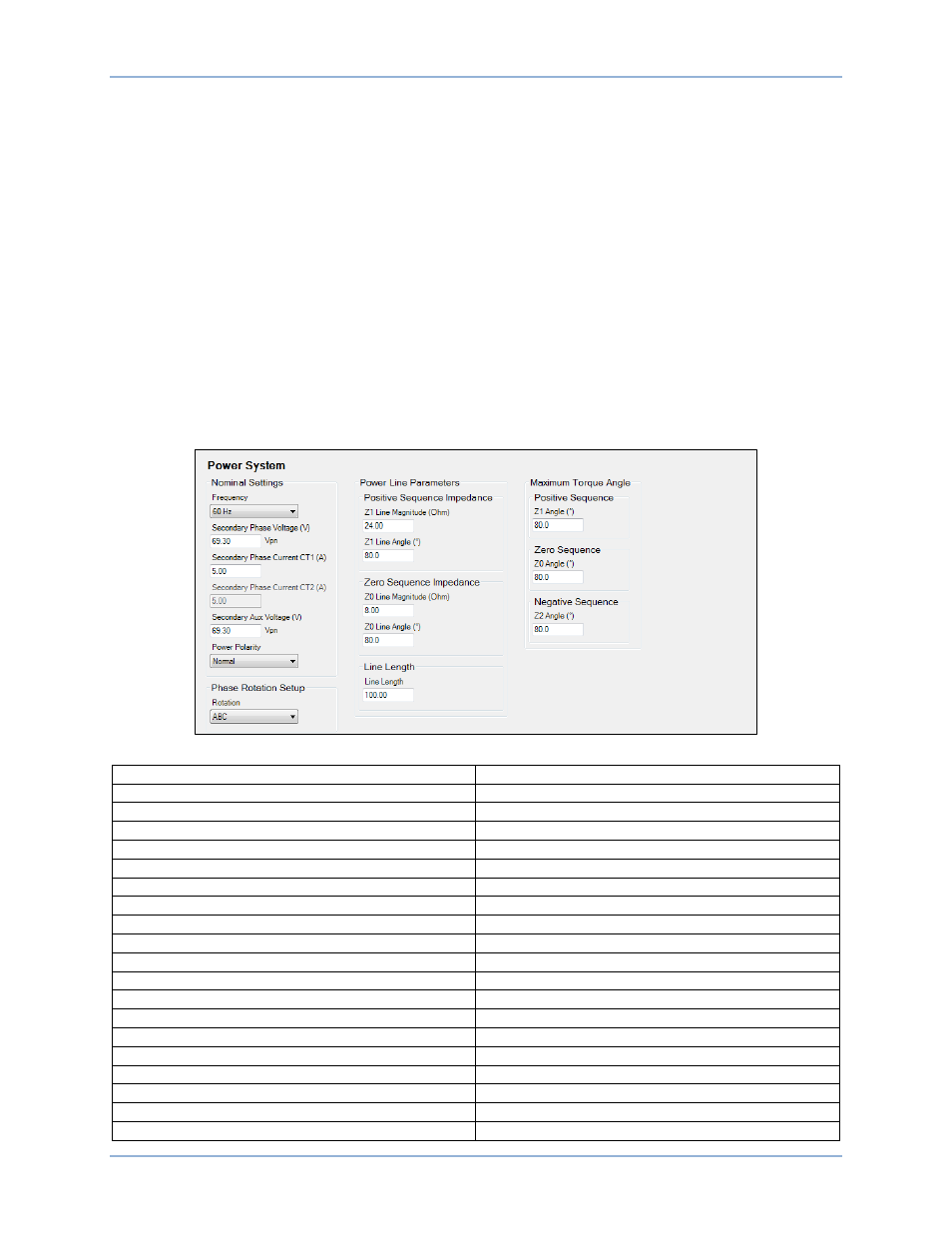

Figure 268. Écran des paramètres Système d'alimentation
Power System Système d'alimentation
Nominal Settings Paramètres nominaux
Frequency Fréquence
Secondary Phase Voltage (V) Tension de phase secondaire (V)
Secondary Phase Current CT1 (A) Courant de phase secondaire TC1 (A)
Secondary Aux Voltage (V) Tension auxiliaire secondaire (V)
Power Polarity Polarité de puissance
Normal Normal
Phase Rotation Setup Configuration de la rotation de phase
Rotation Rotation
ABC ABC
Power Line Parameters Paramètres de ligne électrique
Positive Sequence Impedance Impédance de séquence positive
Z1 Line Magnitude (Ohm) Amplitude de ligne Z1 (Ohm)
Z1 Line Angle (°) Angle de ligne Z1 (°)
Zero Sequence Impedance Impédance homopolaire
Line Length Longueur de ligne
Maximum Torque Angle Angle de couple maximum
Positive Sequence Séquence positive
Z1 Angle (°) Angle Z1 (°)
BE1-11g Configuration
