9424270994 Rev N 745
Procédure 1
Le PC et le BE1-11g sont connectés via un réseau et le PC est connecté directement au BE1-11g via un
câble Ethernet ou un câble USB. Le module RTD est connecté au système BE1-11g via Ethernet ou RS-
485. Reportez-vous à la Figure 371.

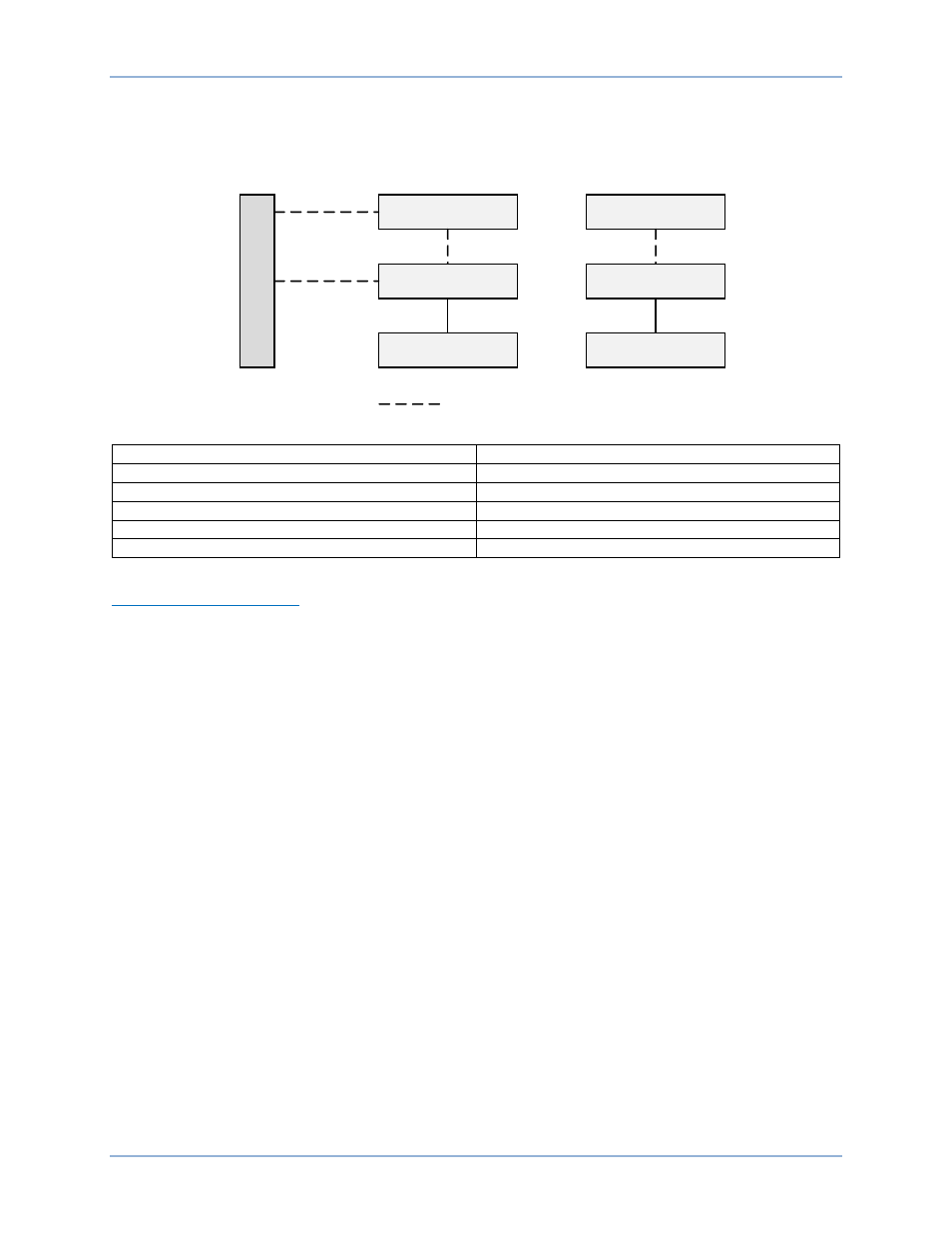

Figure 371. Procédure 1
Network Réseau
Ethernet Ethernet
PC PC
RTD Module Module RTD
Optional Facultatif
USB USB
Connexion au module RTD
1. Connectez un câble Ethernet directement entre le PC et le module RTD.
2. Appliquez l'alimentation au module RTD.
3. Déterminez l'adresse IP, le masque de sous-réseau et la passerelle par défaut du port Ethernet du
PC pour une utilisation ultérieure. Ouvrez une invite de commande Windows
® en cliquant sur
Démarrer (Start)  Exécuter (Run). Saisissez « cmd », puis cliquez sur OK. Saisissez « ipconfig »,
puis appuyez sur Entrer (Enter).
4. Enregistrez l'adresse IP, le masque de sous-réseau et la passerelle par défaut du port Ethernet du
PC qui est connecté au module RTD. Fermez la fenêtre d'invite de commande Windows.
5. Ouvrez le module d'extension du Module RTD dans BESTCOMSPlus.
6. Ouvrez le menu déroulant Communication, puis sélectionnez Nouvelle connexion (New Connection)
 Module RTD (RTD Module). L'écran Connexion du module RTD (RTD Module Connection)
s'affiche.
7. Sous Détection des dispositifs (Device Discovery), cliquez sur le bouton Ethernet pour rechercher les
dispositifs connectés.
8. Après la recherche des dispositifs connectés, l'écran Détection des dispositifs s'affiche.
9. À l'aide de la souris de l'ordinateur, mettez en surbrillance le module RTD souhaité, puis cliquez sur
le bouton Configurer.
10. L'écran Configuration - Module RTD s'affiche. Le BE1-11g utilise l'adresse du dispositif (Device
Address) (ID du module à distance) pour communiquer avec le module RTD. Le module RTD est
fourni avec une adresse par défaut de 255 (module désactivé). Saisissez l'adresse de dispositif
souhaitée dans une plage de 1 à 254.
11. Attribuez une adresse IP au module RTD en saisissant une adresse comprise dans la même plage
que l'adresse IP du PC enregistrée à l'étape 4. Par exemple, si l'adresse IP enregistrée à l'étape 4
N
e
t
w
o
r
k
PC
BE1-11g
RTD Module
Ethernet
Ethernet
P
0
0
6
9
-5
8
RS-485
Ethernet
= Optional
OR
PC
BE1-11g
RTD Module
Ethernet
USB
BE1-11g Module RTD
