9424270994 Rev N 27
Off-Page Input
50-1 Pickup Entrée hors page
Enclenchement 50-1
Off-Page Output
Trip Bus Sortie hors page
Bus de déclenchement
An Off-Page Input brings in logic from another logic
page. i.e. The 50-3 Trip output is brought in from Logic
Page 1 Une Entrée hors page importe la logique d'une autre
page logique. Par exemple, la sortie
Déclenchement 50-3 est importée de la Page logique 1

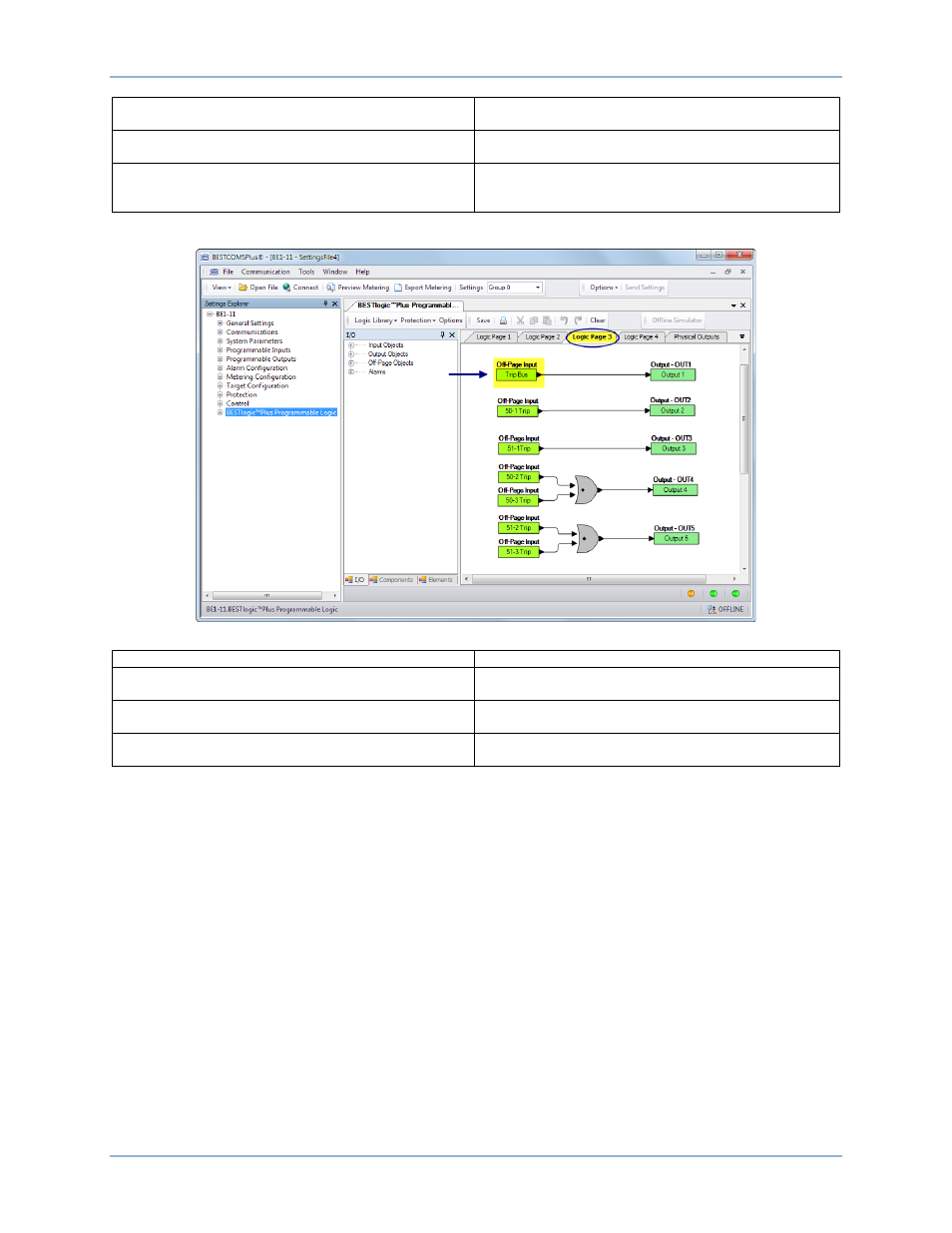

Figure 16. Page logique 3 (Logic Page 3) BESTlogicPlus
Logic Page 3 Page logique 3
Off-Page Input
Trip Bus Entrée hors page
Bus de déclenchement
Off-Page Input
50-1 Trip Entrée hors page
Déclenchement 50-1
Output – OUT1
Output 1 Sortie – SORTIE1
Sortie 1
Step 10: Dans cette étape, la sortie Enclenchement (Pickup) de l'élément 50-3 est connectée à la sortie 4
(Output 4). Lorsque la sortie Enclenchement (Pickup) de l'élément 50-3 est définie sur vrai, la
désignation de la sortie 4 s'affiche dans le rapport de défaut et/ou de séquence des
événements. La désignation est saisie à l'étape 12. Cliquez sur l'onglet Page logique 1 (Logic
Page 1) et cliquez ensuite sur l'onglet E/S (I/O) au bas de l'écran. Développez le menu Objets
de sortie (Output Objects), puis le menu Sorties physiques (Physical Outputs). Cliquez et faites
glisser OUT4 vers le diagramme logique. Cliquez sur la sortie Enclenchement (Pickup) de
l'élément 50-3 et faites-la glisser vers l'entrée de OUT4 pour établir une connexion. Reportez-
vous à la Figure 17.
BE1-11g Démarrage rapide
