50 9424270994 Rev N
seconde est de transporter le courant CC de déclenchement en provenance du contact du disque
d’induction qui peut ne pas avoir un couple de fermeture suffisant dans les connexions à basse
résistance. Une troisième fonction est d'empêcher le contact du relais de s’ouvrir avant que le courant
n’ait été interrompu par les contacts 52a branchés en série avec la bobine de déclenchement. Si le
contact de déclenchement s’ouvre avant que le courant CC ne soit interrompu, le contact risque d'être
endommagé. De ces trois éléments, seul le troisième élément concerne les systèmes de protection
électroniques tels que le BE1-11g.
Logique de contact de sortie à verrouillage
Pour empêcher les contacts de relais de sortie de s'ouvrir prématurément, un retardateur de
200 millisecondes peut être sélectionné via BESTCOMSPlus. Si l'ingénieur de protection souhaite une
logique à verrouillage avec le retour de la logique de position du disjoncteur, il/elle peut définir cette
logique en modifiant la logique de la sortie de déclenchement. Pour ce faire, utilisez une des minuteries à
usage général (62) et réglez-la au mode Enclenchement/Retombée (Pickup/Dropout). Réglez la logique
de minuterie de manière à ce qu’elle soit initiée par l'entrée de position du disjoncteur et réglez la
minuterie pour deux cycles d'enclenchement (pick up) et deux cycles de retombée (dropout). La même
chose peut être effectuée pour la sortie de fermeture. La Figure 33 fournit un diagramme logique de
verrouillage.

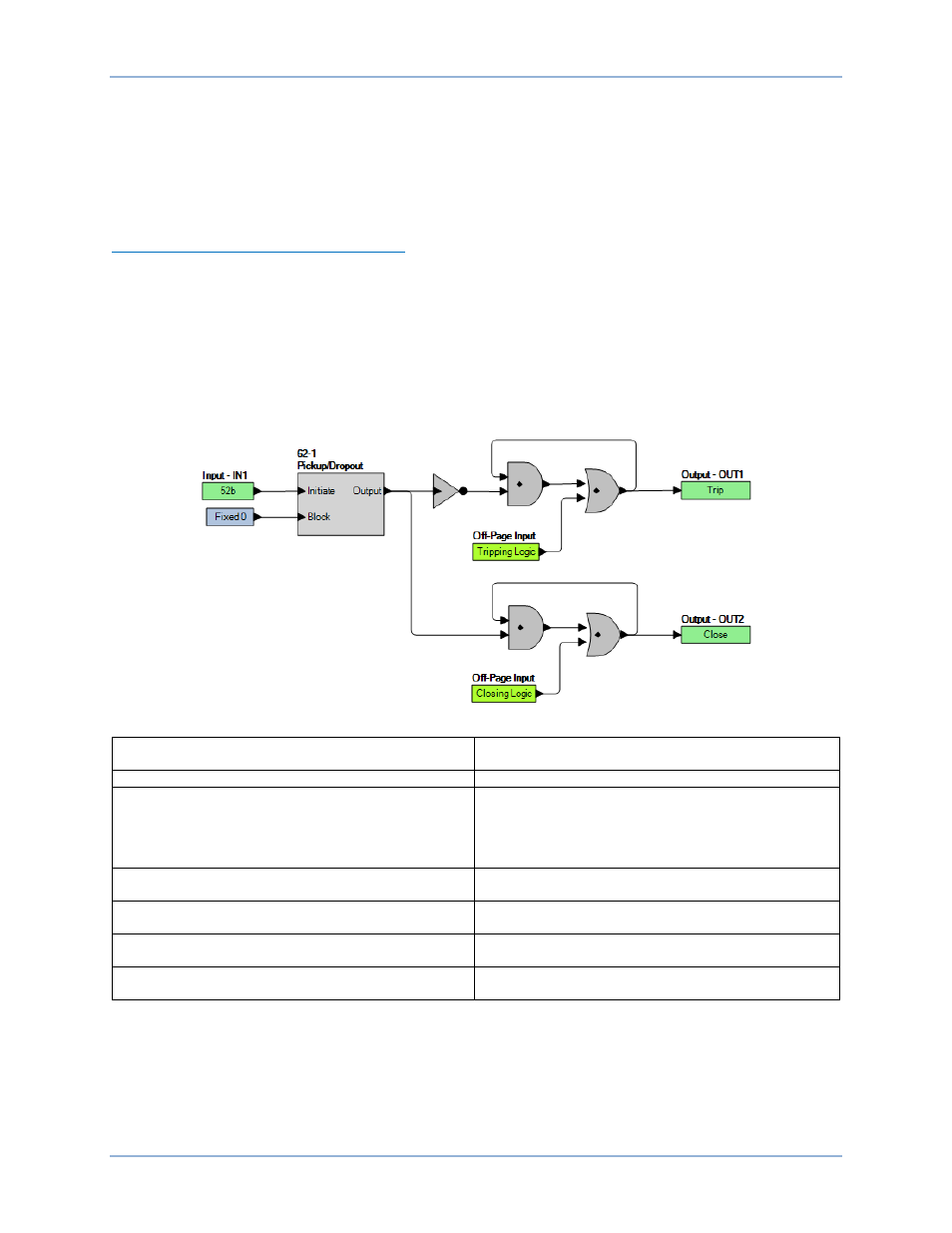

Figure 33. Diagramme logique de contact de sortie à verrouillage
Input – IN1
52b Entrée – ENTRÉE1
52b
Fixed 0 Fixe 0
62-1
Pickup/Dropout
Initiate
Block
Output 62-1
Enclenchement/Retombée
Amorçage
Blocage
Sortie
Off-Page Input
Tripping Logic Entrée hors page
Logique de déclenchement
Output – OUT1
Trip Sortie – SORTIE1
Déclenchement
Off-Page Input
Closing Logic Entrée hors page
Logique de fermeture
Output – OUT2
Close Sortie – SORTIE2
Fermeture
Configuration des sorties de contact
Chemin de navigation BESTCOMSPlus : Explorateur des paramètres, Sorties programmables, Sorties
de contact
Chemin de navigation IHM : Pas disponible depuis le panneau avant
Les paramètres et les désignations des sorties de contact sont définis à l'aide de BESTCOMSPlus.
Contacts d’entrée et de sortie BE1-11g
