Paramètre Valeur Écran BESTCOMSPlus Description
Rapport TC de
phase 1 Paramètres système,
Transformateurs de
mesure Définit le rapport TC de phase à 1
Sélection TC bus,
Source TC TC1 Paramètres système,
Transformateurs de
mesure Sélectionne le circuit TC 1 en tant que
source du bus (pour les systèmes de
protection équipés de deux ensembles
de TC)
Mode d'élément 1 sur 3
(One of
Three) Protection, Puissance,
Puissance (32-1) Active la fonction 32-1 pour le mode 1
sur 3
Temporisation 50 ms Protection, Puissance,
Puissance (32-1) Définit la temporisation à 50 ms
32-1 A Sur Activé Configuration des cibles,
Cibles Active la cible de phase A Sur pour 32-1
32-1 A Sous Activé Configuration des cibles,
Cibles Active la cible de phase A Sous pour 32-
1
Étape 2 : Utilisez BESTCOMSPlus pour configurer la Logique programmable BESTlogicPlus illustrée
dans la
Figure 310.
•
Le contact Blocage est désactivé.
•
OUT1 se ferme pour Déclenchement 32-1 (Trip).
•
OUT2 se ferme pour Enclenchement 32-1 (Pickup).
•
L'enregistrement des défauts est activé.

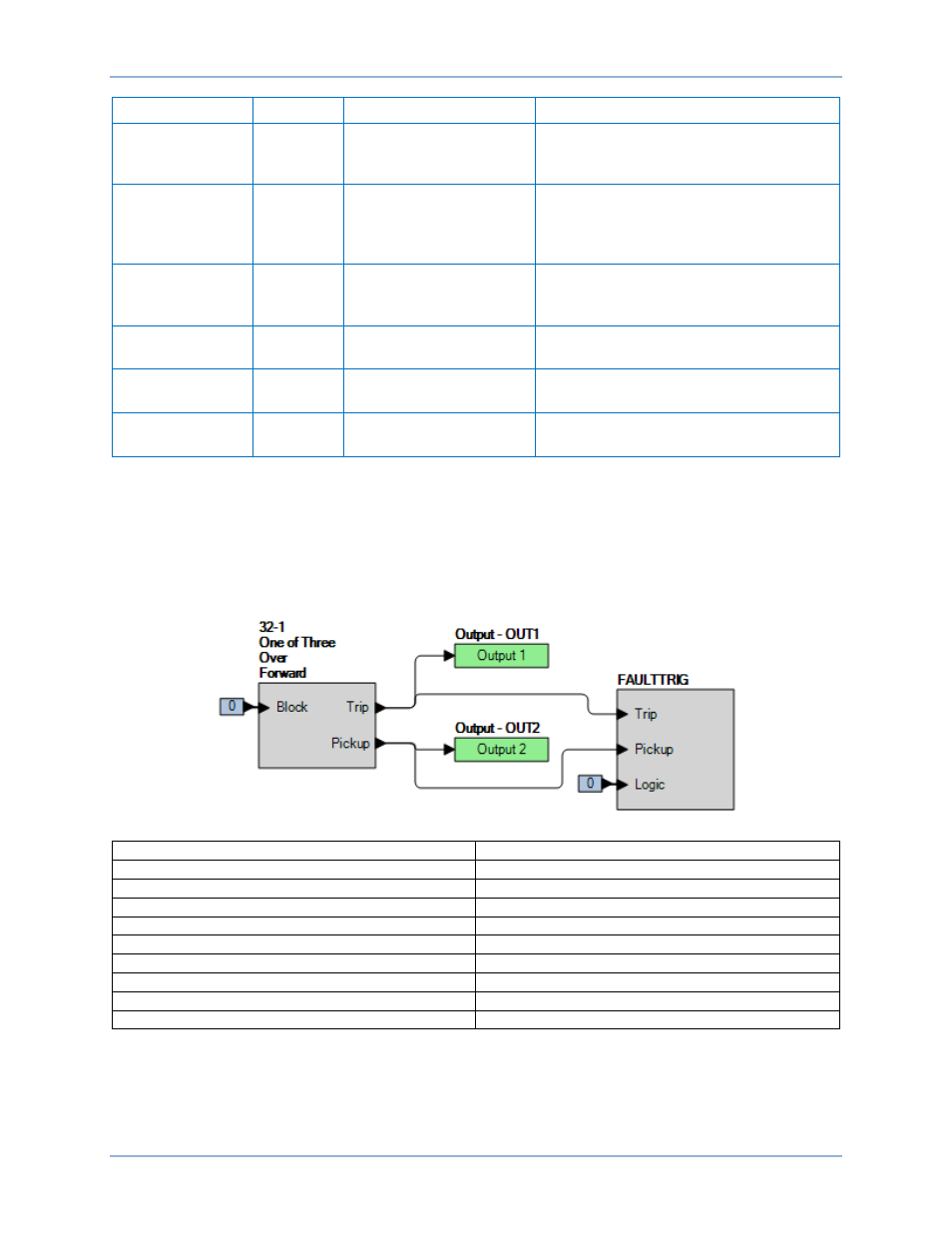

Figure 310. Paramètres BESTlogicPlus
One of Three Un sur trois
Over Sur
Forward Entrant
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Sens de déclenchement entrant (surpuissance)
Étape 1 : En vous aidant du Tableau 223, transmettez les paramètres de 32-1 au BE1-11g. Avant chaque
test directionnel, réinitialisez les cibles du BE1-11g à partir du test précédent.
Test de puissance (32) BE1-11g
