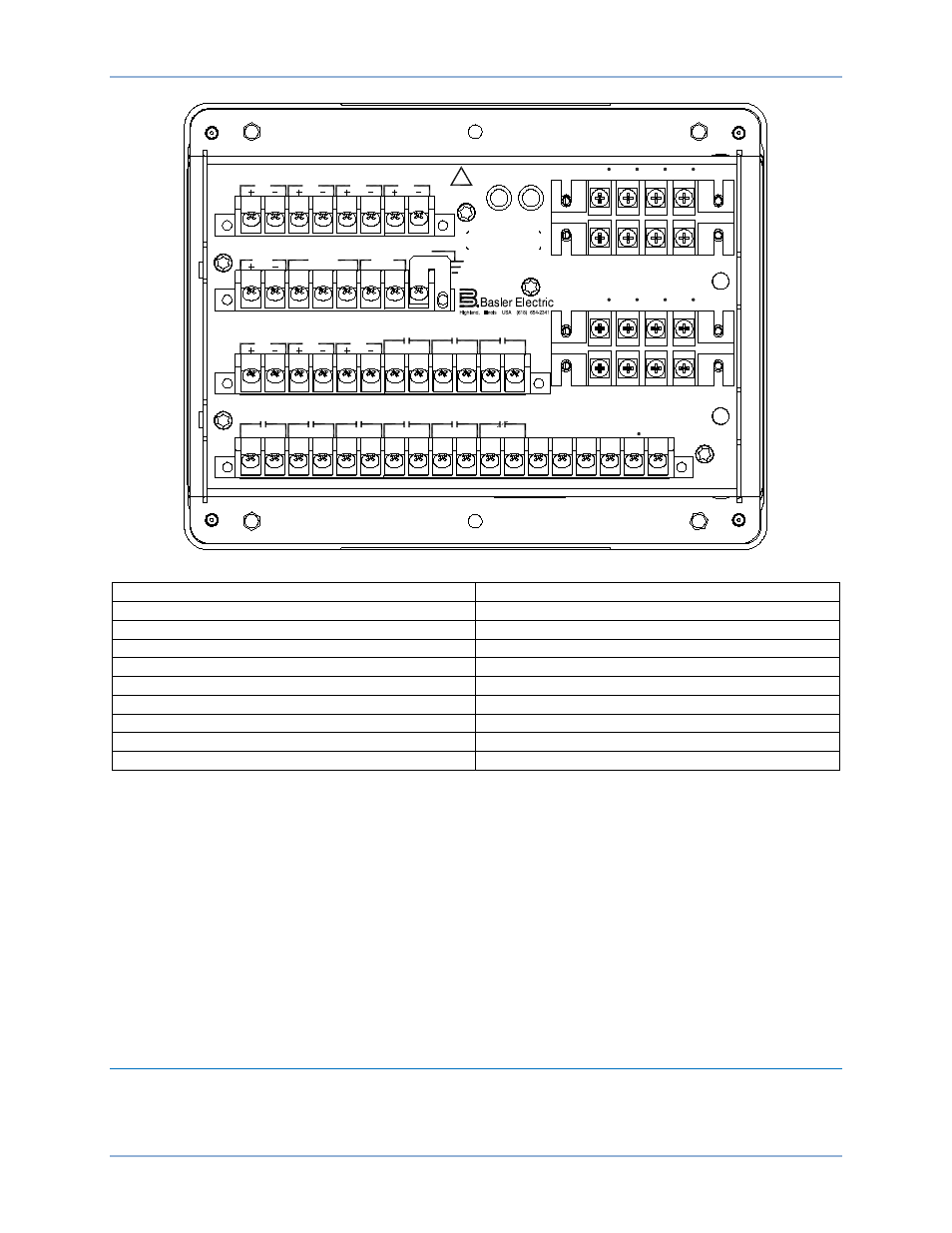

Figure 200. Connexions du panneau arrière avec Ethernet Fibre Optique (boîtier de type J)
WARNING AVERTISSEMENT
ETHERNET ETHERNET
TX TX
RX RX
IN ENTRÉE
IRIG IRIG
PWR ALIMENTATION
GND TERRE
OUT SORTIE
ALARM ALARME
Blocs de jonction
Les boîtiers de type J utilisent deux tailles de bloc de jonction.
Les blocs de jonction utilisés pour les connexions de mesure de courant utilisent des vis # 8-32 avec
rondelles de blocage. La rondelle de blocage fait partie intégrante du système de câblage de mesure de
courant et ne doit pas être retirée. Sans cette rondelle, la vis de jonction risque de bouger vers le bas et
de ne pas être fermement maintenue contre la cosse. Le couple appliqué aux vis de jonction ne doit pas
dépasser la limite de 1,69 N•m. Chaque vis du bloc de jonction correspond à une cosse d'une largeur
maximale de 8,6 millimètres.
Tous les autres blocs de jonction utilisent des vis # 6-32. Le couple appliqué à ces vis ne doit pas
dépasser la limite de 1,35 N•m. Chaque vis du bloc de jonction correspond à une cosse d'une largeur
maximale de 8,1 millimètres.
Boîtier de type H ou P
La Figure 201 montre les connexions du panneau arrière avec un connecteur Ethernet RJ45. La Figure
202 montre les connexions du panneau arrière avec un connecteur Ethernet à fibre optique.
!
WARNING
BE1-11
C12 C11 C10 C9 C8 C7 C6 C5 C4 C3 C2 C1 C13 C14 C15 C16 C17 C18
V A OUT 2 OUT 3 OUT 4 OUT 5 OUT 1 ALARM V B V C V X V X N
E12 E11 E10 E9 E8 E7 E6 E5 E4 E3 E2 E1
OUT 8 OUT 7
IN5 IN6 IN7
OUT 6
A8 A7 A6 A5 A4 A3 A2 A1
IRIG PWR
C A B
RS-485
GND
B8 B7 B6 B5 B4 B3 B2 B1
IN1 IN2 IN3 IN4
D1 D3 D5 D7
IA1 IB1 IC1 IG1
IA1
D2 D4 D6 D8
IB1 IC1 IG1
IA2
F2 F4 F6 F8
IB2 IC2 IG2
F1 F3 F5 F7
IA2 IB2 IC2 IG2
ETHERNET
TX RX
P0061-46
BE1-11g Bornes et connecteurs
