Téléchargement d'un fichier BESTlogic
™Plus vers le dispositif
Pour télécharger un fichier BESTlogicPlus vers le BE1-11g, vous devez tout d'abord ouvrir le fichier
concerné via BESTCOMSPlus ou le créer dans BESTCOMSPlus. Cliquez ensuite sur le menu déroulant
Communication et sélectionnez Télécharger la logique vers le dispositif.
Téléchargement d'un fichier BESTlogic
™Plus à partir du dispositif
Pour télécharger un fichier BESTlogicPlus à partir du BE1-11g, vous devez cliquer sur le menu déroulant
Communication et sélectionner Télécharger les paramètres et la logique du dispositif. Si la logique dans
BESTCOMSPlus a été modifiée, une boîte de dialogue apparaît pour vous demander si vous désirez
enregistrer les modifications de la logique actuelle. Vous avez le choix entre Oui et Non. Une fois que
vous avez effectué l'action appropriée pour enregistrer ou non la logique actuelle, le téléchargement
commence.
Impression d'un fichier BESTlogic
™Plus
Pour afficher un aperçu avant impression, cliquez sur l'icône Aperçu avant impression (Print Preview)
située dans la barre d'outils Logique programmable BESTlogicPlus. Pour envoyer une commande
d'impression à une imprimante, cliquez sur l'icône représentant une imprimante dans le coin supérieur
gauche de l'écran Aperçu avant impression.
Vous pouvez omettre cette étape et imprimer directement le document en cliquant sur l'icône Imprimante
qui se trouve dans la barre d'outils Logique programmable BESTlogicPlus. La boîte de dialogue Sélection
des affichages à imprimer (Select Views to Print) s'ouvre, vous permettant de sélectionner les affichages
que vous désirez imprimer. Ensuite, la boîte de dialogue Imprimer de Windows s'ouvre, vous permettant
de définir les propriétés de l'imprimante. Sélectionnez les paramètres nécessaires et cliquez sur le bouton
Imprimer.
L'icône Configuration de la page (Page Setup) de la barre d'outils Logique programmable BESTlogicPlus
vous permet de sélectionner les caractéristiques suivantes : Taille du papier, Source de l'alimentation en
papier, Orientation et Marges.
Effacement du diagramme logique qui se trouve à l'écran
Cliquez sur le bouton Effacer pour effacer le diagramme logique affiché sur toutes les pages logiques et
recommencer.
Exemples BESTlogic
™Plus
Exemple 1 - Connexions de passerelle OR (OU)

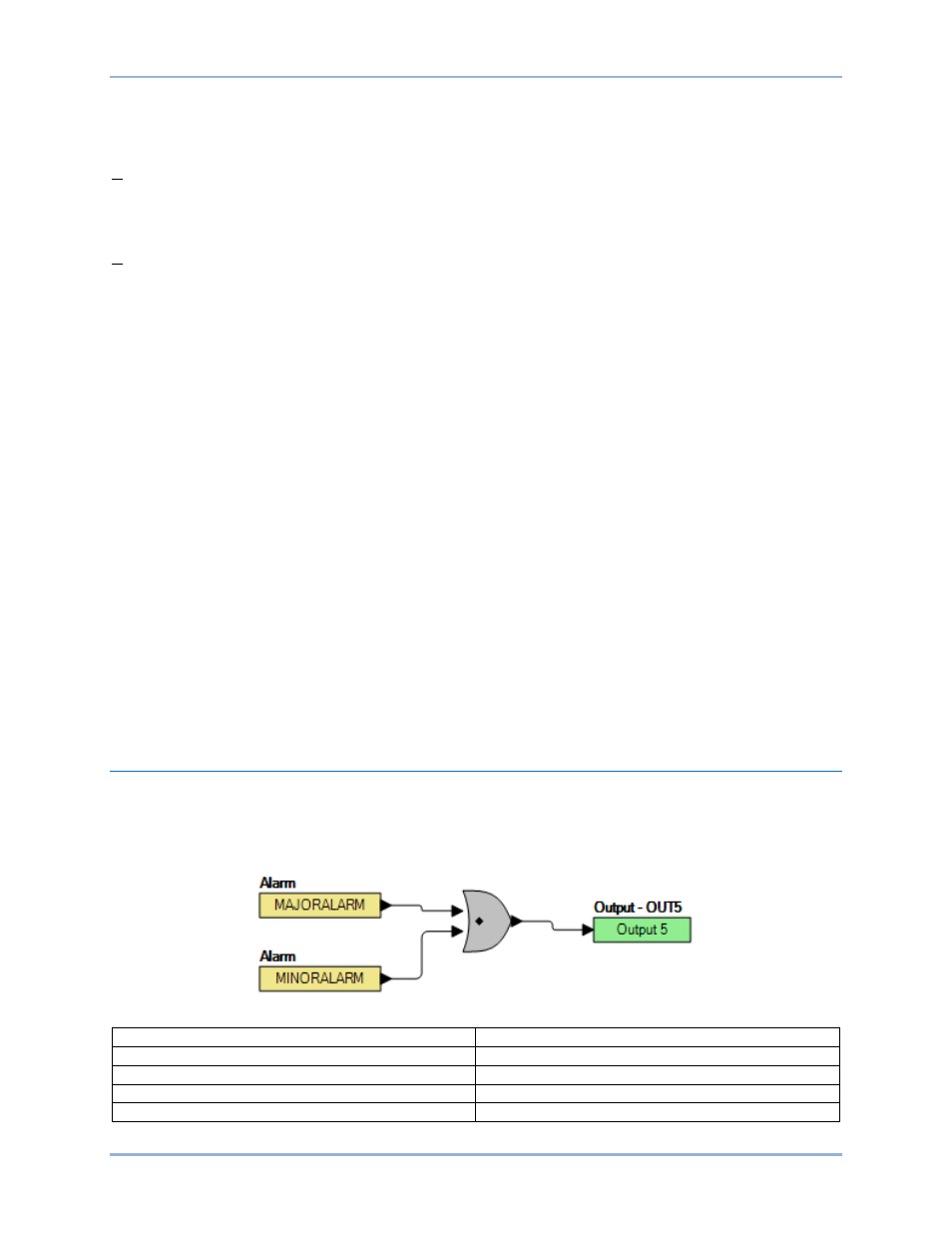

La Figure 238 représente une connexion de passerelle OR standard. Dans cet exemple, OUT5 devient
actif lorsque Alarme majeure OU Alarme mineure OU les deux sont définis sur vrai.
Figure 238. Exemple 1 - Connexions de passerelle OR (OU)
Alarm Alarme
MAJORALARM ALARMEMAJEURE
MINORALARM ALARMEMINEURE
Output - OUT5 Sortie - SORTIE5
Output 5 Sortie 5
BESTlogic
™Plus
BE1-11g
