Les éléments de protection bloqués par l'élément 60FL doivent être définis de manière à ce que les
temps de déclenchement soient de 60 millisecondes ou plus, afin d'assurer la bonne coordination du
blocage.
Entrée logique Blocage (Block)
L'entrée Blocage (Block) permet de contrôler la supervision logique de l'élément. Lorsqu'elle est définie
sur vrai, l'entrée Blocage (Block) désactive l'élément en imposant la logique 0 à ses sorties
Déclenchement et Enclenchement et en réinitialisant sa minuterie. Connectez l'entrée Blocage (Block) de
l'élément à la logique souhaitée dans BESTlogicPlus. Lorsque l'élément est sélectionné à partir de
l'affichage Éléments (Elements), l'état par défaut de l'entrée Blocage (Block) est la logique 0.

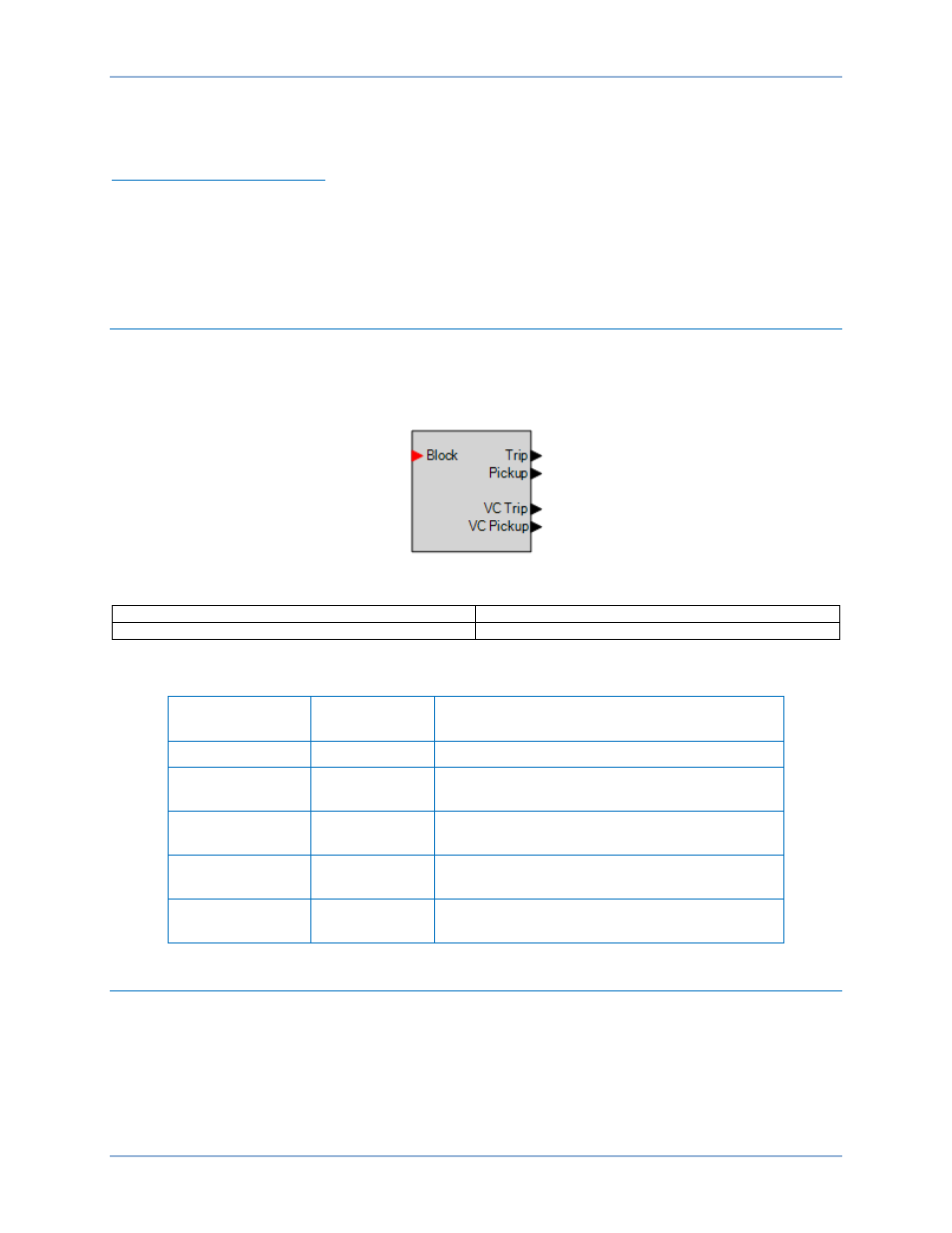

Connexions logiques
Les connexions logiques de l'élément de perte d'excitation - en fonction de l'impédance s'effectuent via
l'écran BESTlogicPlus de BESTCOMSPlus. Le bloc logique de l'élément Perte d'excitation - En fonction
de l'impédance est représenté dans la
Figure 85. Les entrées et sorties logiques sont répertoriées dans le Tableau 50.
Figure 85. Bloc logique de l'élément Perte d'excitation - En fonction de l'impédance
VC Trip Déclenchement CT
VC Pickup Enclenchement CT
Tableau 50. Entrées et sorties logiques
Nom
Fonction
logique
Objectif
Blocage Entrée Désactive la fonction 40Z si définie sur vrai
Déclenchement Sortie
Vrai, si l'élément 40Z est dans une condition de
déclenchement
Enclenchement Sortie
Vrai, si l'élément 40Z est dans une condition
d'enclenchement
Déclenchement
CT
Sortie Enclenchement de contrôle de tension
Enclenchement
CT
Sortie Déclenchement de contrôle de tension
Paramètres de fonctionnement
Les paramètres de fonctionnement de l'élément de perte d’excitation - en fonction de l'impédance sont
configurés à partir de l'écran des paramètres Perte d’excitation - En fonction de l'impédance (Loss of
Excitation - Impedance Based) (40Z) (Figure 86) de BESTCOMSPlus. Les plages de réglage et les
valeurs par défaut sont répertoriées dans le Tableau 51.
BE1-11g Protection de perte d'excitation - En fonction de l'impédance (40Z)
