196 9424270994 Rev N

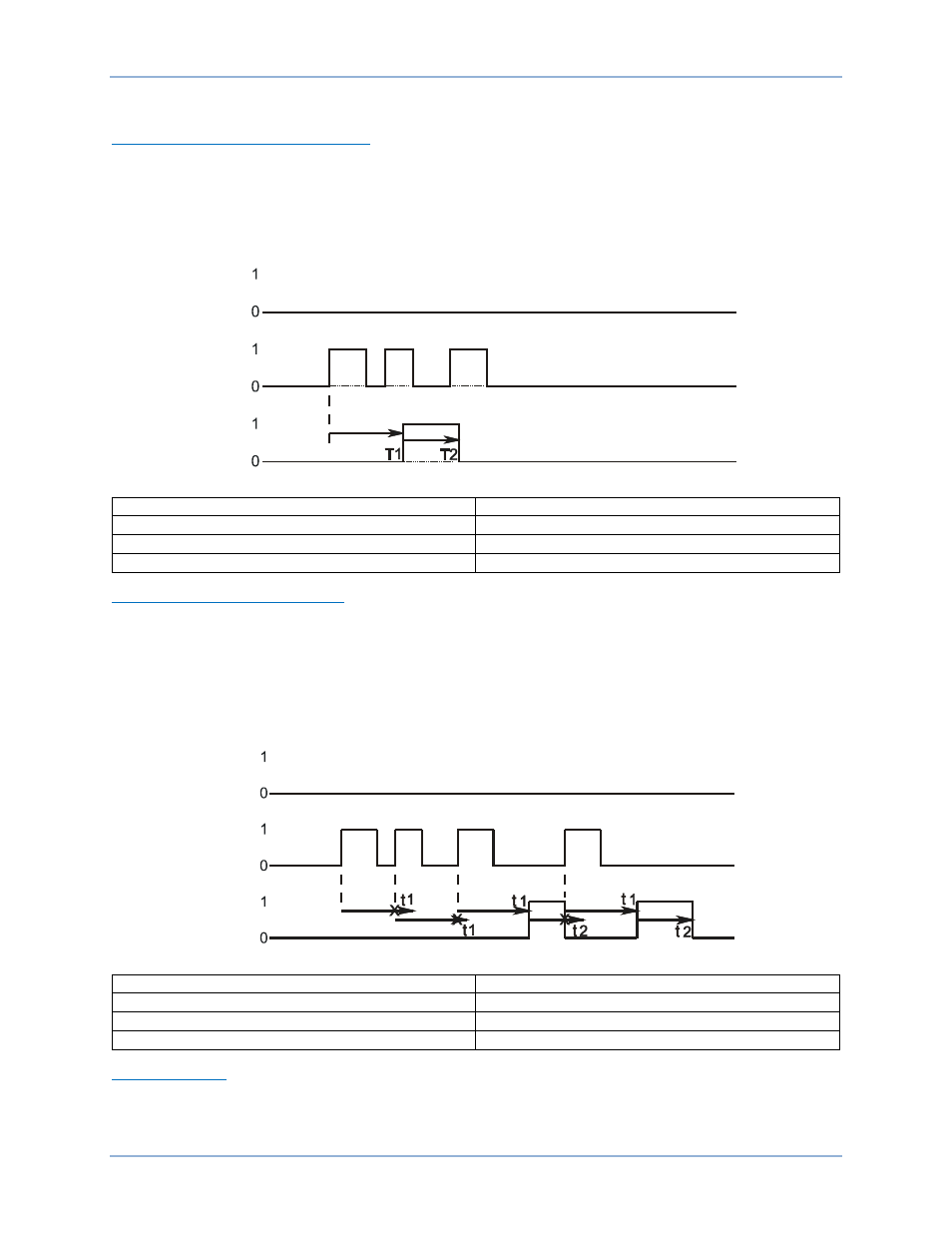

Mode Monocoup/Non redéclenchable
La minuterie monocoup non redéclenchable (one-shot nonretriggerable) démarre sa séquence de
temporisation lorsque l'entrée Amorçage passe de faux à vrai. Reportez-vous à la Figure 103. La
minuterie décompte la temporisation T1, puis la sortie bascule sur vrai pendant toute la durée T2. Les
autres changements d'état de l'entrée Amorçage sont ignorés jusqu'à la fin de la séquence de
temporisation. Si la minuterie T2 est définie sur 0, elle ne fonctionne pas. La minuterie est à nouveau
définie sur faux si l'entrée Blocage (Block) est définie sur vrai.
Figure 103. Mode Monocoup/Non redéclenchable
Block Blocage
Initiate Amorçage
T1 T1
T2 T2
Mode Monocoup/Redéclenchable
La minuterie monocoup redéclenchable (one-shot retriggerable) démarre sa séquence de temporisation
lorsque l'entrée Amorçage passe de faux à vrai. Reportez-vous à la Figure 104. La minuterie décompte la
temporisation T1, puis la sortie bascule sur vrai pendant toute la durée T2. Les autres changements
d'état de l'entrée Amorçage sont ignorés jusqu'à la fin de la séquence de temporisation. Si une nouvelle
transition faux/vrai se produit pour l'entrée Amorçage, la logique « faux » est imposée à la sortie et la
séquence de temporisation est redémarrée. Si la minuterie T2 est définie sur 0, elle ne fonctionne pas. La
minuterie est à nouveau définie sur faux si l'entrée Blocage (Block) est définie sur vrai.
Figure 104. Mode Monocoup/Redéclenchable
Block Blocage
Initiate Amorçage
t1 t1
t2 t2
Mode Oscillation
Dans ce mode, l'entrée Amorçage est ignorée. Reportez-vous à la Figure 105. Si l'entrée Blocage est
définie sur faux, la sortie oscille avec un temps ACTIVÉ (ON) (T1) et un temps DÉSACTIVÉ (OFF) (T2).
Si l'entrée Blocage reste sur vrai, l'oscillation s'arrête et la sortie reste sur Désactivé.
P
0
0
3
5
-3
1
0
2
-2
7
-0
6
Block
Initiate
62-x
P
0
0
3
5
-3
2
0
2
-2
7
-0
6
Block
Initiate
62-x
Minuteries logiques (62) BE1-11g
