146 9424270994 Rev N
valeurs de puissance précédemment mentionnées entraînent une condition d'enclenchement, la
puissance totale (0 + 0 + 50 watts) dépassant le paramètre d'enclenchement triphasé de 30 watts. Pour
obtenir plus d'informations sur les calculs de puissance, consultez le chapitre
Configuration .
Configuration du TC bus
Pour les systèmes de protection équipés de deux ensembles de TC, l'élément de puissance peut
surveiller le circuit TC 1 ou le circuit TC 2. La source TC est sélectionnée dans l'écran des paramètres
Transformateurs de mesure (Sensing Transformers) de BESTCOMSPlus.
Sens du débit de puissance
Outre le dépassement du seuil d'enclenchement de puissance, le sens du débit de puissance (entrant ou
sortant) doit correspondre au paramètre directionnel pour que l'élément 32 fonctionne. Dans le BE1-11g,
les sens entrant et sortant sont définis par la polarité des connexions de tension et d'intensité au BE1-
11g, comme le représente la Figure 76. Conformément à la convention IEEE sur la polarité, la puissance
en sens entrant est définie comme allant du bus à la ligne et le retour de puissance comme allant de la
ligne au bus.

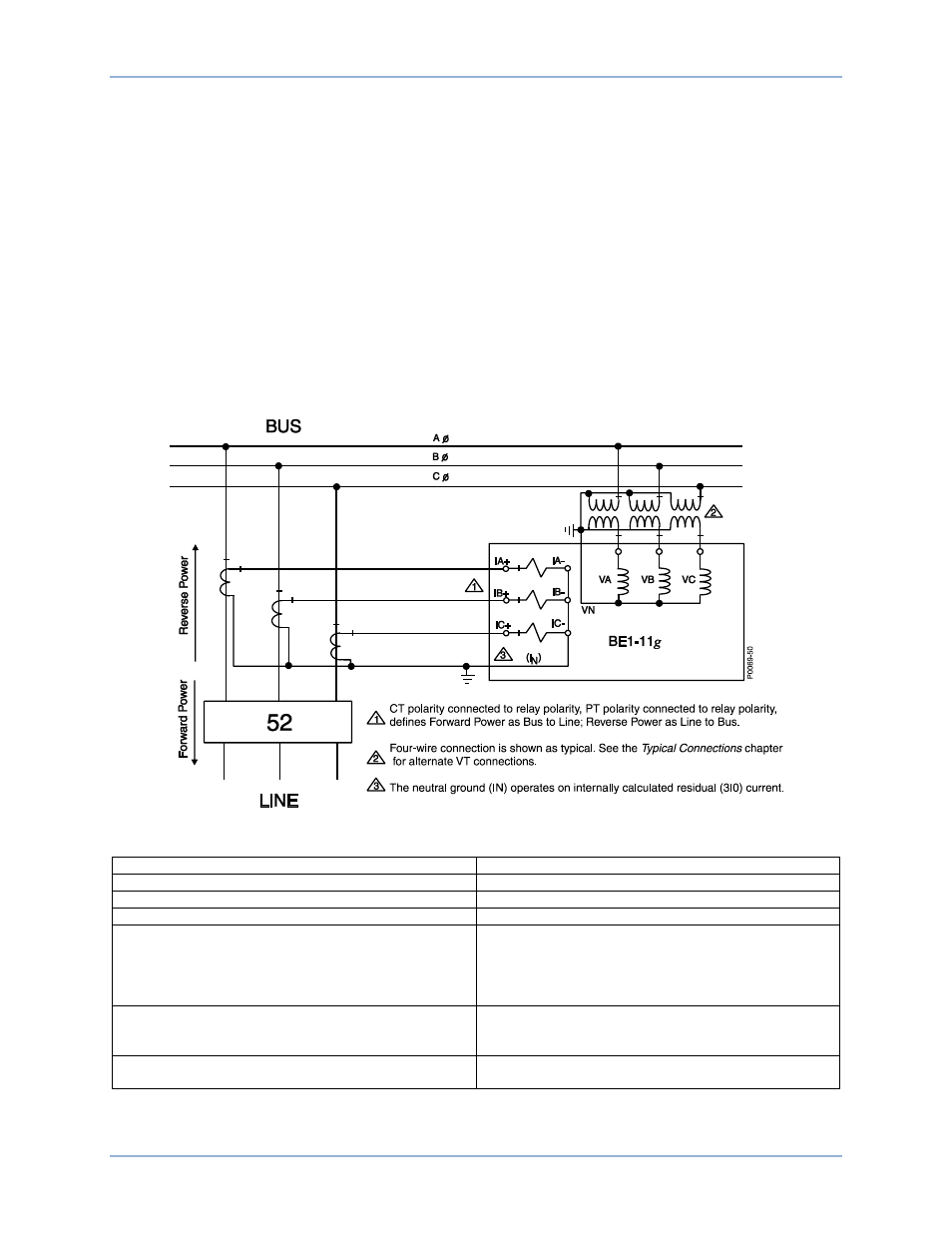

Figure 76. Sens du débit de la puissance défini par la polarité des connexions de tension et d'intensité
BUS BUS
Forward Power Puissance en sens entrant
Reverse Power Retour de puissance
LINE LIGNE
1 CT Polarity connected to relay polarity, PT polarity
connected to relay polarity, defines Forward Power as
Bus to Line; Reverse Power as Line to Bus. 1 Polarité TC connectée à la polarité de relais,
polarité PT connectée à la polarité de relais, définit la
Puissance en sens entrant comme allant du Bus à la
Ligne ; le Retour de puissance comme allant de la
Ligne au Bus.
2 Four-wire connection is shown as typical. See the
Typical Connections chapter for alternate VT
connections. 2 La connexion par défaut est à quatre fils. Consultez le
chapitre Connexions standards pour des informations
sur les autres connexions TT.
3 The neutral ground (IN) operates on internally
calculated residual (3I0) current. 3 La terre neutre (IN) fonctionne avec un courant
résiduel (3I0) calculé en interne.
Protection de puissance (32) BE1-11g
