9424270994 Rev N 107
Blocage d'élément
L'entrée Blocage (Block) permet de contrôler la supervision logique de l'élément. Le blocage d'élément
est une fonction très utile qui empêche de déclencher le relais de secours par inadvertance pendant les
tests.
Lorsqu'elle est définie sur vrai, l'entrée Blocage (Block) désactive l'élément en imposant la logique 0 à
ses sorties Déclenchement et Redéclenchement et en réinitialisant ses minuteries. Connectez l'entrée
Blocage (Block) de l'élément à la logique souhaitée dans BESTlogicPlus. Lorsque l'élément est
sélectionné à partir de l'affichage Éléments (Elements), l'état par défaut de l'entrée Blocage (Block) est la
logique 0.
Connexions logiques
Les connexions logiques de l'élément de défaillance du disjoncteur s'effectuent via l'écran BESTlogicPlus
de BESTCOMSPlus. Le bloc logique de l'élément de défaillance du disjoncteur est représenté dans la
Figure 60. Les entrées et sorties logiques sont répertoriées dans le Tableau 31.

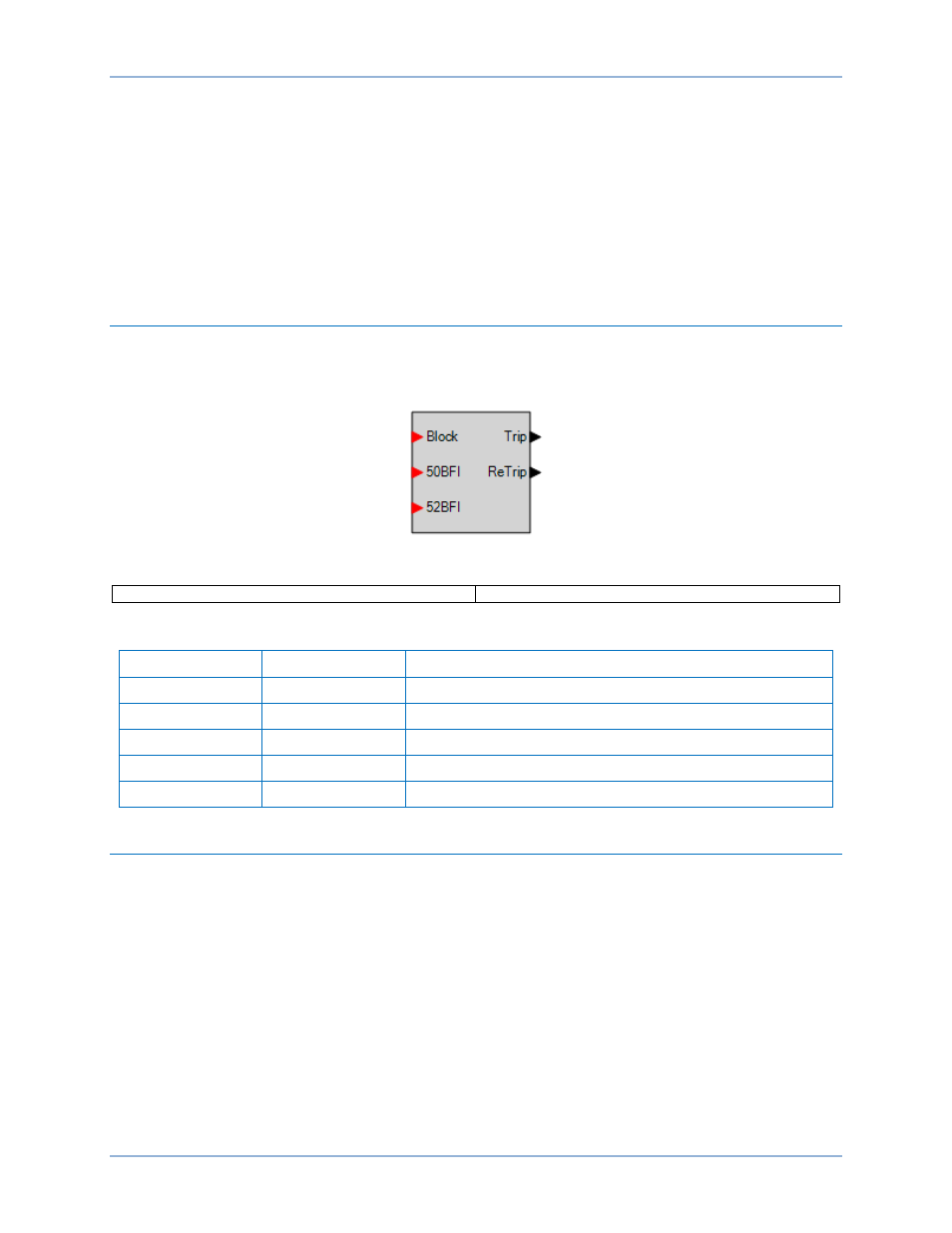

Figure 60. Bloc logique de l'élément de défaillance du disjoncteur
ReTrip Redéclenchement
Tableau 31. Entrées et sorties logiques
Nom Fonction logique Objectif
Blocage Entrée Désactive la fonction 50BF si définie sur vrai
50BFI Entrée Démarre la minuterie 50BF si définie sur vrai
52BFI Entrée Démarre la minuterie 50BF si définie sur vrai
Déclenchement Sortie Vrai après expiration de la minuterie de temporisation 50BF
Redéclenchement Sortie Vrai, si la minuterie de temporisation 50BF est active
Paramètres de fonctionnement
Les paramètres de fonctionnement de l'élément de défaillance du disjoncteur sont configurés à partir de
l'écran des paramètres Défaillance du disjoncteur (Breaker Fail) (50BF) (Figure 61) de BESTCOMSPlus.
Les plages de réglage et les valeurs par défaut sont répertoriées dans le Tableau 32.
BE1-11g Protection de défaillance du disjoncteur (50BF)
