Basler Electric BE1-11g Manuel d'utilisation
Page 390
366
9424270994 Rev N

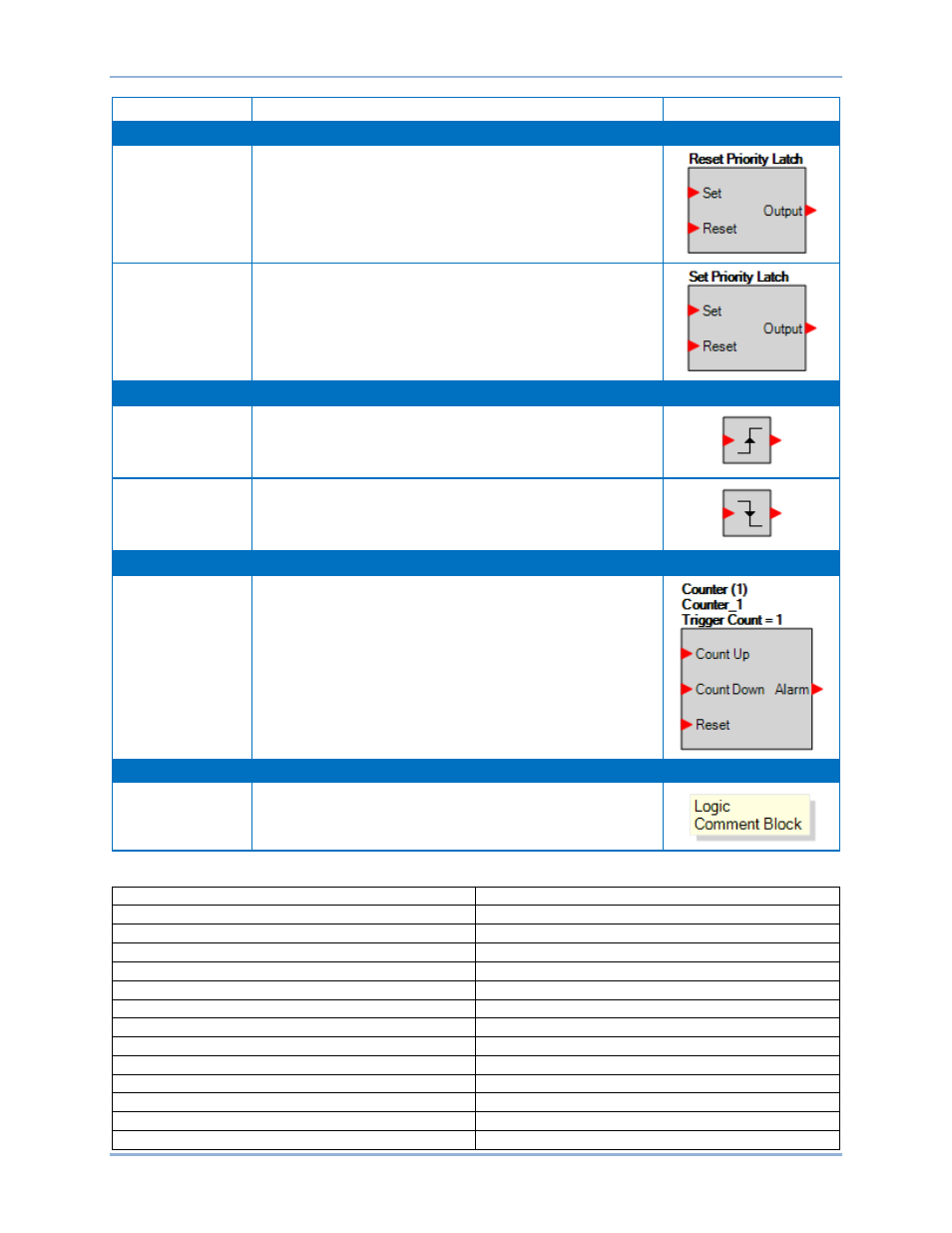

Nom
Description
Symbole
Systèmes de verrouillage
Réinitialisation du
verrouillage
prioritaire
Le verrouillage est activé si l'entrée Réglage (Set) est définie
sur vrai et l'entrée Réinitialisation (Reset) est définie sur faux.
Le verrouillage est désactivé lorsque l'entrée Réinitialisation
(Reset) est définie sur vrai.
Définition du
verrouillage
prioritaire
Le verrouillage est activé si l'entrée Réglage (Set) est définie
sur vrai. Le verrouillage est désactivé si l'entrée Réglage (Set)
est définie sur faux et l'entrée Réinitialisation (Reset) sur vrai.
Déclencheurs
Front montant
La sortie d'un déclencheur de périphérie ascendante est définie
sur vrai, lorsque l'entrée passe de la logique 0 à la logique 1.
Double-cliquez ou faites un clic droit sur le déclencheur logique
pour modifier son type.
Front descendant
La sortie d'un déclencheur de périphérie descendante est
définie sur vrai, lorsque l'entrée passe de la logique 1 à la
logique 0. Double-cliquez ou faites un clic droit sur le
déclencheur logique pour modifier son type.
Compteurs logiques
Compteurs
logiques
Un compteur logique produit une sortie Alarme « vrai », lorsque
le nombre passé est égal ou supérieur au paramètre Compteur
de déclenchement (Trigger Count) après une transition de
« faux » à « vrai » à l'entrée Comptage ascendant (Count Up)
de la logique connectée. Un front positif à l'entrée
Réinitialisation remet le compteur à zéro. Le nombre est réduit
de 1 à chaque transition de « faux » à « vrai » à l'entrée
Décompte (Count Down). Double-cliquez ou faites un clic droit
sur le compteur logique pour sélectionner les compteurs 1 à 8.
Autre
Bloc de
commentaires
logique
Le bloc de commentaires logique permet d'insérer des notes
sur la logique.
Pick Up Timer (1)
Minuterie d'enclenchement (1)
TIMER_1
MINUTERIE_1
Delay = 1
Temporisation = 1
Initiate
Amorçage
Output
Sortie
Drop Out Timer (1)
Minuterie de retombée (1)
Reset Priority Latch
Réinitialisation du verrouillage prioritaire
Set
Réglage
Reset
Réinitialisation
Set Priority Latch
Définition du verrouillage prioritaire
Counter (1)
Compteur (1)
Counter_1
Compteur_1
Trigger Count = 1
Compteur de déclenchement = 1
Count Up
Comptage ascendant
BESTlogic
™Plus
BE1-11g
