9424270994 Rev N 197

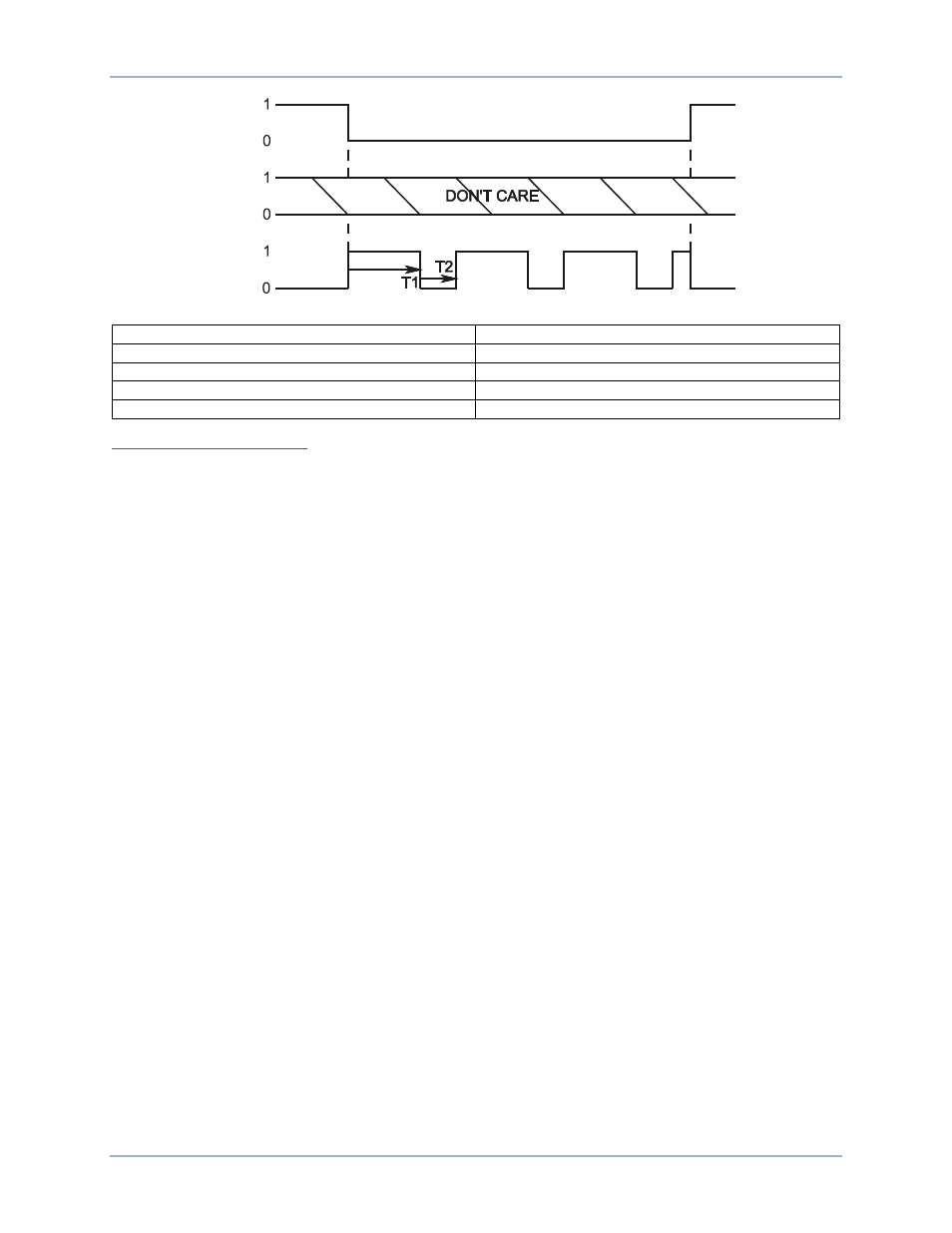

Figure 105. Mode Oscillation
Block Blocage
Initiate Amorçage
DON’T CARE SANS IMPORTANCE
T1 T1
T2 T2
Mode Minuterie d'intégration
La minuterie d'intégration est identique à la minuterie d'enclenchement/retombée sauf que le Temps
d'enclenchement (Pickup Time) (T1) définit la vitesse à laquelle la minuterie effectue l'intégration vers la
temporisation et vers le réglage de la sortie sur vrai. Inversement, le Temps de réinitialisation (Reset
Time) (T2) définit la vitesse à laquelle la minuterie effectue l'intégration vers la retombée et vers la
réinitialisation de la sortie sur faux. T1 définit la temporisation pendant laquelle la sortie peut être définie
sur vrai, si l'entrée Amorçage est définie sur vrai et reste sur vrai. T2 définit la temporisation pendant
laquelle la sortie peut être définie sur faux, si elle est actuellement définie sur vrai et si l'entrée Amorçage
est définie sur faux et reste sur faux.
Dans l'exemple représenté à la Figure 106, la valeur T2 est égale à la moitié de la valeur du
paramètre T1. L'entrée Amorçage est définie sur vrai et la minuterie commence l'intégration vers
l'enclenchement. Avant la fin de la temporisation, l'entrée Amorçage bascule sur faux et la minuterie
commence la réinitialisation à une vitesse deux fois plus rapide que celle de l'intégration vers la
temporisation. Elle reste sur faux suffisamment longtemps pour que la minuterie d'intégration effectue
une réinitialisation complète, mais bascule ensuite sur vrai et reste sur vrai pendant toute la durée du
temps T1. La sortie de la minuterie bascule alors sur vrai. Ensuite, l'entrée Amorçage est définie sur faux
et reste sur faux pendant toute la durée T2. La sortie de la minuterie bascule alors sur faux.
Ce type de minuterie est très utile dans les applications où un signal surveillé évolue à proximité du seuil
Activé/Désactivé. Par exemple, une action doit être entreprise si l'intensité dépasse un niveau donné
pendant un certain temps. Le niveau d'intensité peut être surveillé à l'aide d'un élément de surintensité
instantanée (50). Dans ce cas, si le niveau d'intensité est proche du seuil et que l'entrée Amorçage
bascule donc de temps en temps entre vrai et faux, la fonction poursuit la temporisation tant que la
période pendant laquelle l'entrée est définie sur vrai est plus longue que celle pendant laquelle elle est
définie sur faux. Avec une simple minuterie d'enclenchement/retombée, la fonction de temporisation
serait réinitialisée à zéro et recommencerait à chaque fois que l'entrée Amorçage est définie sur faux.
P
0
0
3
5
-3
3
0
2
-2
7
-0
6
Block
Initiate
62-x
BE1-11g Minuteries logiques (62)
