88 9424270994 Rev N
La sortie Déclenchement reste fermée pendant la durée établie par le paramètre Retardement de
déclenchement (Trip Hold Time).
Blocage d'élément
Perte de fusible
L'élément de perte de fusible (60FL) du BE1-11g peut être utilisé pour bloquer la protection 78V en cas
de détection d'une perte de fusible ou de potentiel dans un système triphasé.
Si la logique de déclenchement de l'élément 60FL est définie sur vrai et que l'option Blocage de phase/V1
(Block Phase/V1) est activée, toutes les fonctions qui utilisent la tension de phase sont bloquées.
Consultez le chapitre
Perte de fusible (60FL) pour obtenir de plus amples informations sur la
fonction 60FL.
Les éléments de protection bloqués par l'élément 60FL doivent être définis de manière à ce que les
temps de déclenchement soient de 60 millisecondes ou plus, afin d'assurer la bonne coordination du
blocage.
Entrée logique Blocage (Block)
L'entrée Blocage (Block) permet de contrôler la supervision logique de l'élément. Lorsqu'elle est définie
sur vrai, l'entrée Blocage (Block) désactive l'élément en imposant la logique 0 à ses sorties
Déclenchement et Enclenchement et en réinitialisant son retardement de déclenchement. Connectez
l'entrée Blocage (Block) de l'élément à la logique souhaitée dans BESTlogicPlus. Lorsque l'élément est
sélectionné à partir de l'affichage Éléments (Elements), l'état par défaut de l'entrée Blocage (Block) est la
logique 0.
Connexions logiques
Les connexions logiques de l'élément de saut de vecteur s'effectuent via l'écran BESTlogicPlus de
BESTCOMSPlus. Le bloc logique de l'élément de saut de vecteur est représenté dans la Figure 52. Les
entrées et sorties logiques sont répertoriées dans le Tableau 24.

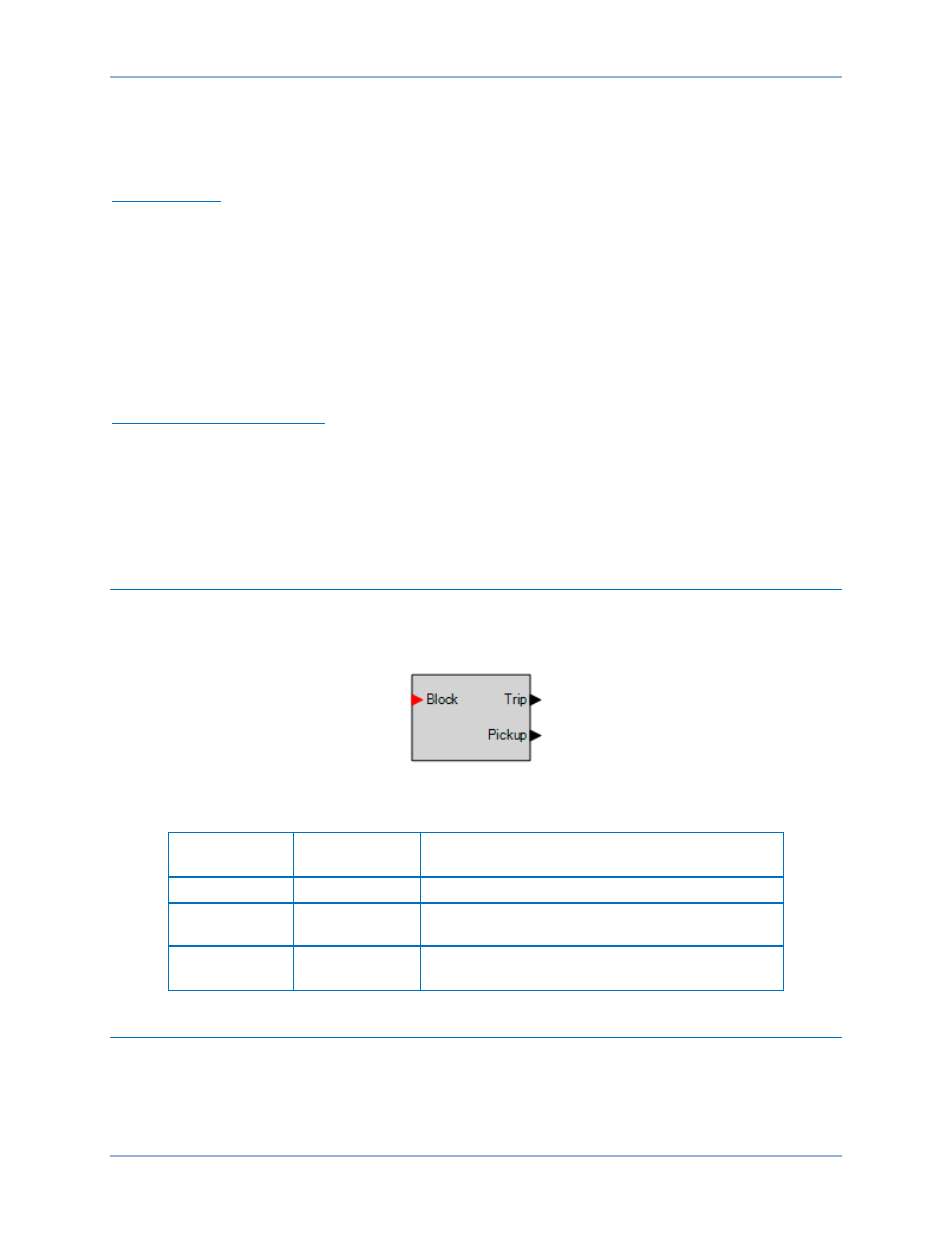

Figure 52. Bloc logique de l'élément de saut de vecteur
Tableau 24. Entrées et sorties logiques
Nom
Fonction
logique
Objectif
Blocage Entrée Désactive la fonction 78V si définie sur vrai
Déclenchement Sortie
Vrai, si l'élément 78V est dans une condition de
déclenchement
Enclenchement Sortie
Vrai, si l'élément 78V est dans une condition
d'enclenchement
Paramètres de fonctionnement
Les paramètres de fonctionnement de l'élément de saut de vecteur sont configurés à partir de l'écran des
paramètres Saut de vecteur (Vector Jump) (78)
(Figure 53) de BESTCOMSPlus. Les plages de réglage et les valeurs par défaut sont répertoriées dans le
Tableau 25.
Protection de saut de vecteur (78V) BE1-11g
