9424270994 Rev N 221
Synchronisation
La fréquence de glissement (Slip Frequency), l'angle de glissement (Slip Angle) et la différence de
tension (Voltage Difference) sont mesurés.
Les données de mesure de synchronisation sont disponibles dans BESTCOMSPlus (Figure 127) et dans
l'écran Mesures > Mesures analogiques > Synchronisation (Metering > Analog Metering >
Synchronization) du panneau avant.

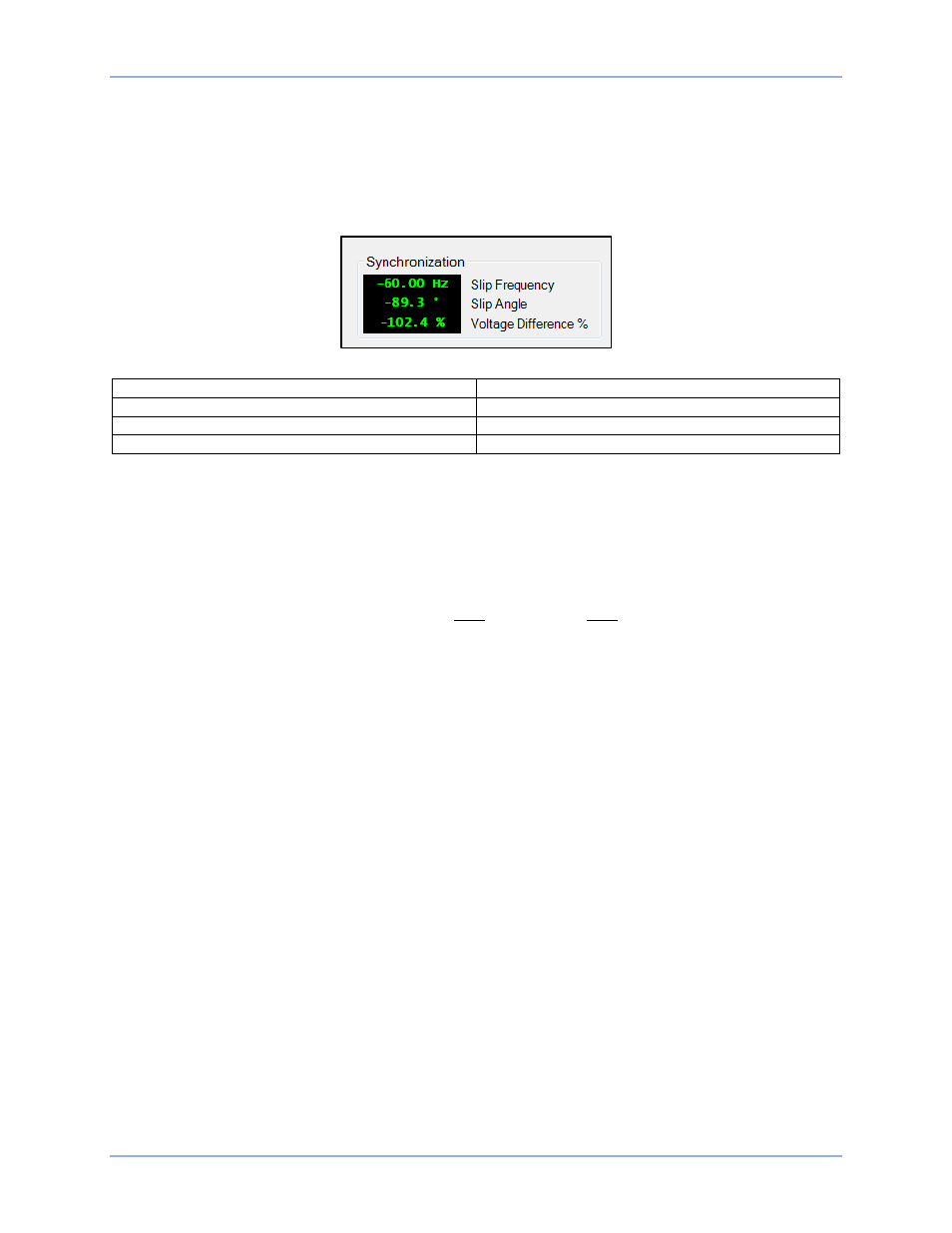

Figure 127. Écran Mesures analogiques, Synchronisation
Synchronization Synchronisation
Slip Frequency Fréquence de glissement
Slip Angle Angle de glissement
Voltage Difference % Différence de tension %
Différentiel
La valeur différentielle est calculée conformément aux équations suivantes :
Si Mode 87 = Diff rentiel de phase et Mode Pente = maximum, alors IOP A = | 𝐼
𝐶𝑂𝑀𝑃𝐴1
+ 𝐼
𝐶𝑂𝑀𝑃𝐴2
|
o : I
COMPA1
=
IA
1
TAP
1
et I
COMPA2
=
IA
2
TAP
2
Équation 19. Calcul IOP A lorsque Mode 87 = Différentiel de phase
Si Mode 87 = quilibre de flux, alors IOP A = |IA|
Équation 20. Calcul IOP A lorsque Mode 87 = Équilibre de flux
Si Mode 87 = Diff rentiel de phase et Mode Pente = moyenne, alors IR A = max ( IRA
1
, IRA
2
)
Équation 21. Calcul IR A lorsque Mode 87 = Différentiel de phase et Mode Pente = Maximum
Si Mode 87 = Diff rentiel de phase, alors IR A = moy ( IRA
1
, IRA
2
)
Équation 22. Calcul IR A lorsque Mode 87 = Différentiel de phase et Mode Pente = Moyenne
Les données de mesure de différentiel sont disponibles dans BESTCOMSPlus (Figure 128) et dans
l'écran Mesures > Mesures analogiques > Différentiel (Metering > Analog Metering > Differential) du
panneau avant.
BE1-11g Mesures
