500 9424270994 Rev N
Étape 2 : Utilisez BESTCOMSPlus pour configurer la Logique programmable BESTlogicPlus illustrée
dans la Figure 286.
•
Le contact Blocage est désactivé.
•
OUT1 se ferme pour Déclenchement 59X-1 (Trip).
•
OUT2 se ferme pour Enclenchement 59X-1 (Pickup).
•
L'enregistrement des défauts est activé.

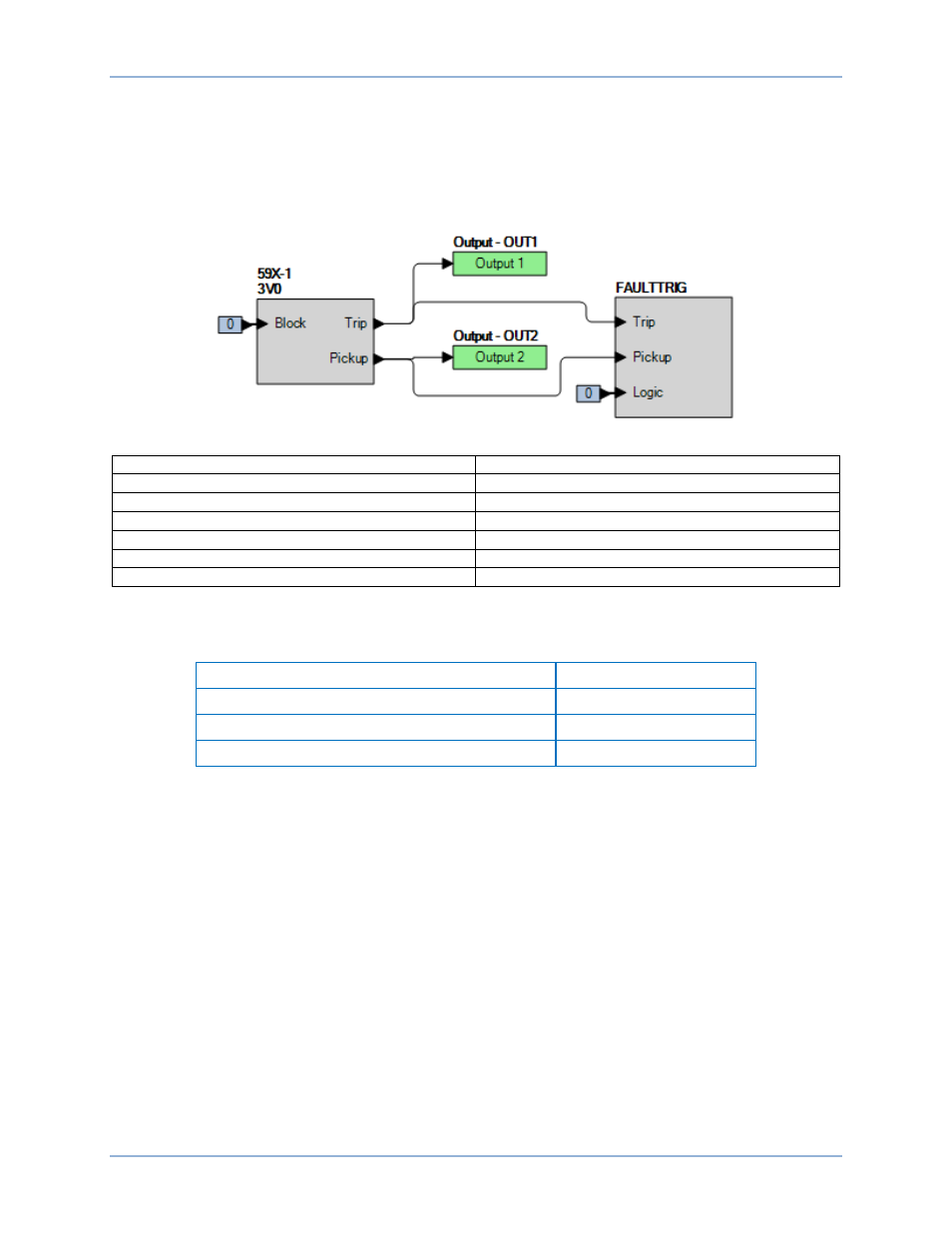

Figure 286. Paramètres BESTlogicPlus (mode 3V0)
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Étape 3 : Utilisez BESTCOMSPlus pour ouvrir l'écran Protection, Tension, Surtension (59X-1) et
transmettre la première ligne de paramètres de test du Tableau 158 au BE1-11g.
Tableau 158. Paramètres de test d'enclenchement (mode 3V0)
Paramètre d'enclenchement Temporisation
115 V 50 ms
65 V 50 ms
20 V 50 ms
Étape 4 : Préparez la surveillance de l'exécution de la fonction 59X-1. Cette exécution peut être vérifiée
en surveillant la sortie OUT2 (voir Figure 286).
Étape 5 : Connectez et appliquez une source de tension triphasée 150 VCA aux bornes C13 (phase A),
C14 (phase B), C15 (phase C) et C16 (neutre).
Étape 6 : Augmentez lentement la tension de phase A jusqu'à la fermeture de OUT2 autour de 265 volts
(tension nominale 150 VCA + paramètre d'enclenchement 3V0 115 V) et enregistrez la valeur
d'enclenchement. Vérifiez la cible 59X-1-3V0 à l'écran du panneau avant. Diminuez lentement
la tension de phase A jusqu'à l'ouverture de OUT2 et enregistrez la valeur de retombée.
Réinitialisez la cible.
Étape 7 : Vérifiez la précision d'enclenchement et de retombée pour un paramètre d'enclenchement de
65 V et 20 V, comme indiqué dans le Tableau 158. Enregistrez les résultats.
Étape 8 : (Facultatif.) Répétez les étapes 1 à 7 pour les entrées de tension de phase B et de phase C.
Étape 9 : (Facultatif.) Répétez les étapes 1 à 8 pour les groupes de paramètres 1, 2 et 3.
Étape 10 :(Facultatif.) Répétez les étapes 1 à 9 pour 59X-2, 59X-3 et 59X-4.
Test de surtension auxiliaire (59X) BE1-11g
