9424270994 Rev N 269
�
𝑉
𝑇𝑜𝑡𝑎𝑙
𝑉
𝐹𝑜𝑛𝑑𝑎𝑚𝑒𝑛𝑡𝑎𝑙
− 1� × 100
Équation 25. Calcul de la distorsion

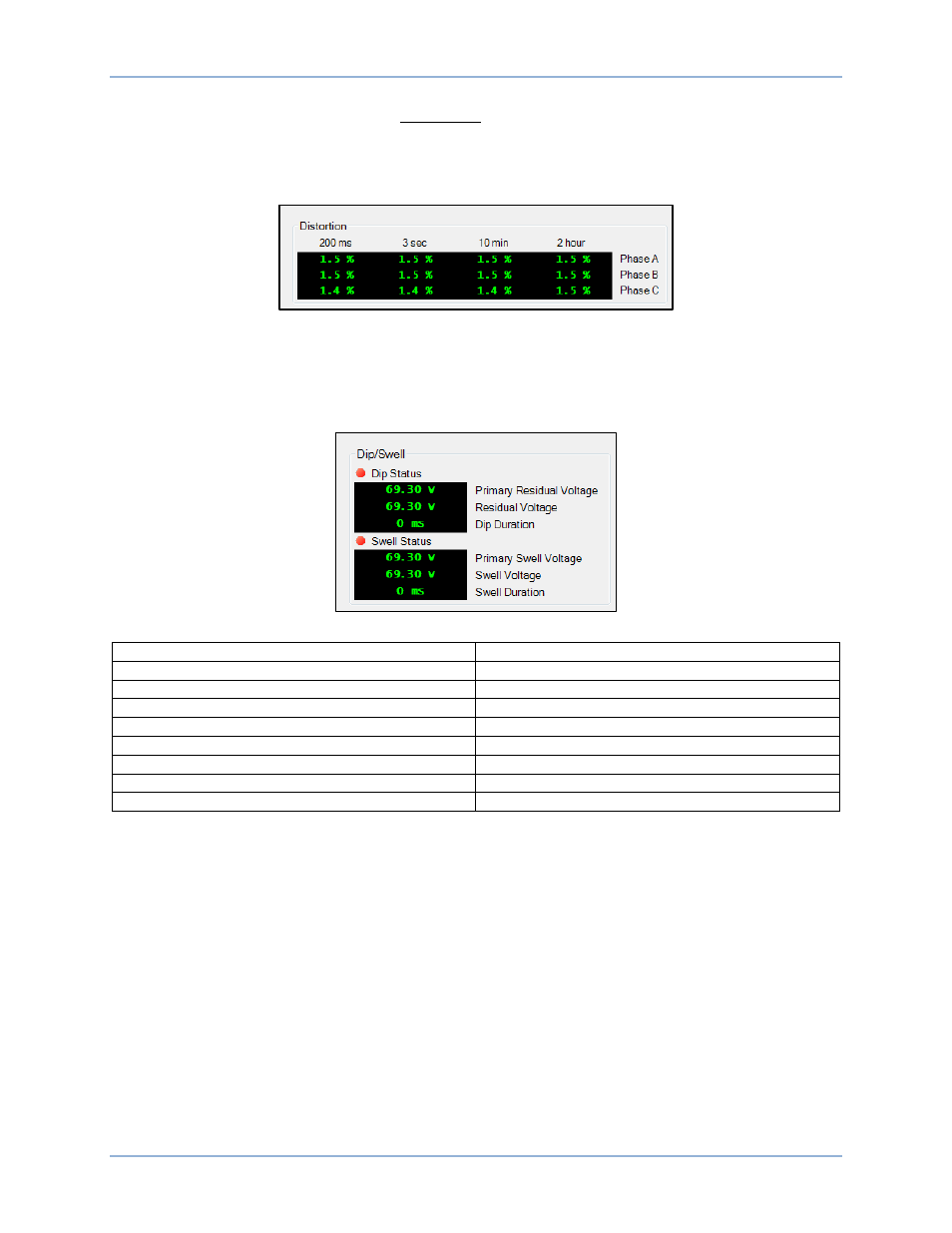

La Figure 160 illustre l'écran Qualité de l'alimentation, Distorsion.
Figure 160. Écran Qualité de l'alimentation, Distorsion
Creux/Saut
La Figure 161 illustre l'écran Qualité de l'alimentation, Creux/Saut. Une LED verte indique que le seuil
indiqué dans les paramètres de qualité de l'alimentation a été dépassé.
Figure 161. Écran Qualité de l'alimentation, Creux/Saut
Dip/Swell Creux/Saut
Dip Status État de creux
Primary Residual Voltage Tension résiduelle primaire
Residual Voltage Tension résiduelle
Dip Duration Durée de creux
Swell Status État de saut
Primary Swell Voltage Tension de saut primaire
Swell Voltage Tension de saut
Swell Duration Durée de saut
Harmoniques
La Figure 162 illustre l'écran Qualité de l'alimentation, Tension harmonique. L'écran Courant harmonique
est similaire.
BE1-11g Qualité de l'alimentation
