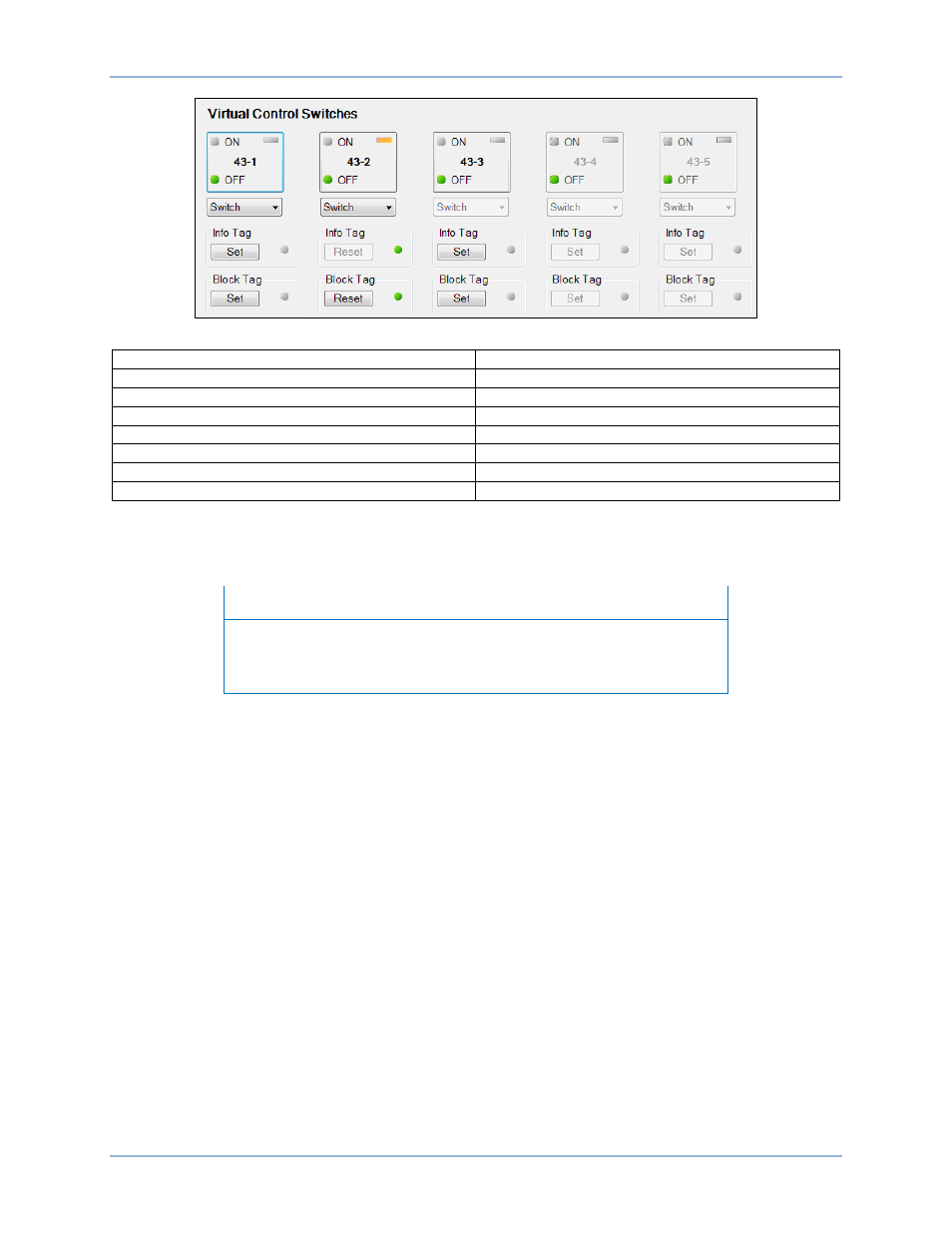

Figure 320. Écran Commutateurs de contrôle virtuels de BESTCOMSPlus
Virtual Control Switches
Commutateurs de contrôle virtuels
ON
ACTIVÉ
OFF
DÉSACTIVÉ
Switch
Commutation
Info Tag
Marqueur informatif
Set
Réglage
Reset
Réinitialisation
Block Tag
Marqueur bloquant
Étape 5 : Cliquez sur le bouton 43-1 pour le sélectionner. Un identifiant peut être nécessaire.
L'indicateur Activé (On) ou Désactivé (Off) (état actuel) commence à clignoter.
Note
Si l'étape 6 n'a pas lieu dans les 25 secondes qui suivent l'étape 5,
l'indicateur s'arrête de clignoter et le bouton 43-1 doit à nouveau être
sélectionné.
Étape 6 : Cliquez une seconde fois sur le bouton 43-1 pour l'actionner. Une fois que vous avez cliqué
sur Oui, l'indicateur Activé (On) ou Désactivé (Off) (état précédent) s'arrête de clignoter et
l'indicateur Activé (On) ou Désactivé (Off) (état actuel/nouvel état) s'allume.
Étape 7 : Vérifiez que le contact OUT1 se ferme et reste fermé.
Étape 8 : Répétez les étapes 5 et 6 pour changer l'état du commutateur 43-1 en Désactivé (OFF).
Vérifiez que le contact OUT1 s'ouvre et reste ouvert.
Étape 9 : (Facultatif.) Répétez les étapes 1 à 8 pour 43-2, 43-3, 43-4 et 43-5.
Étape 10 :(Facultatif.) Répétez les étapes 1 à 9 pour les groupes de paramètres 1, 2 et 3.
Mode Commutation
Étape 1 : Changez le mode d'élément 43-1 à Commutation.
Étape 2 : Préparez la surveillance de l'exécution des commutateurs virtuels. Un ohmmètre ou un testeur
de continuité peut être utilisé pour surveiller l'état de contact de OUT1.
Étape 3 : Utilisez l'Explorateur des mesures de BESTCOMSPlus pour ouvrir l'arborescence Contrôle,
Commutateurs virtuels (Figure 320). Grâce à la fonction Sélection avant opération (select-
before-operate), procédez comme suit pour contrôler un commutateur virtuel.
Étape 5 : Cliquez sur le bouton 43-1 pour le sélectionner. Un identifiant peut être nécessaire.
L'indicateur Activé (On) ou Désactivé (Off) (état actuel) commence à clignoter.
