Connexions standards

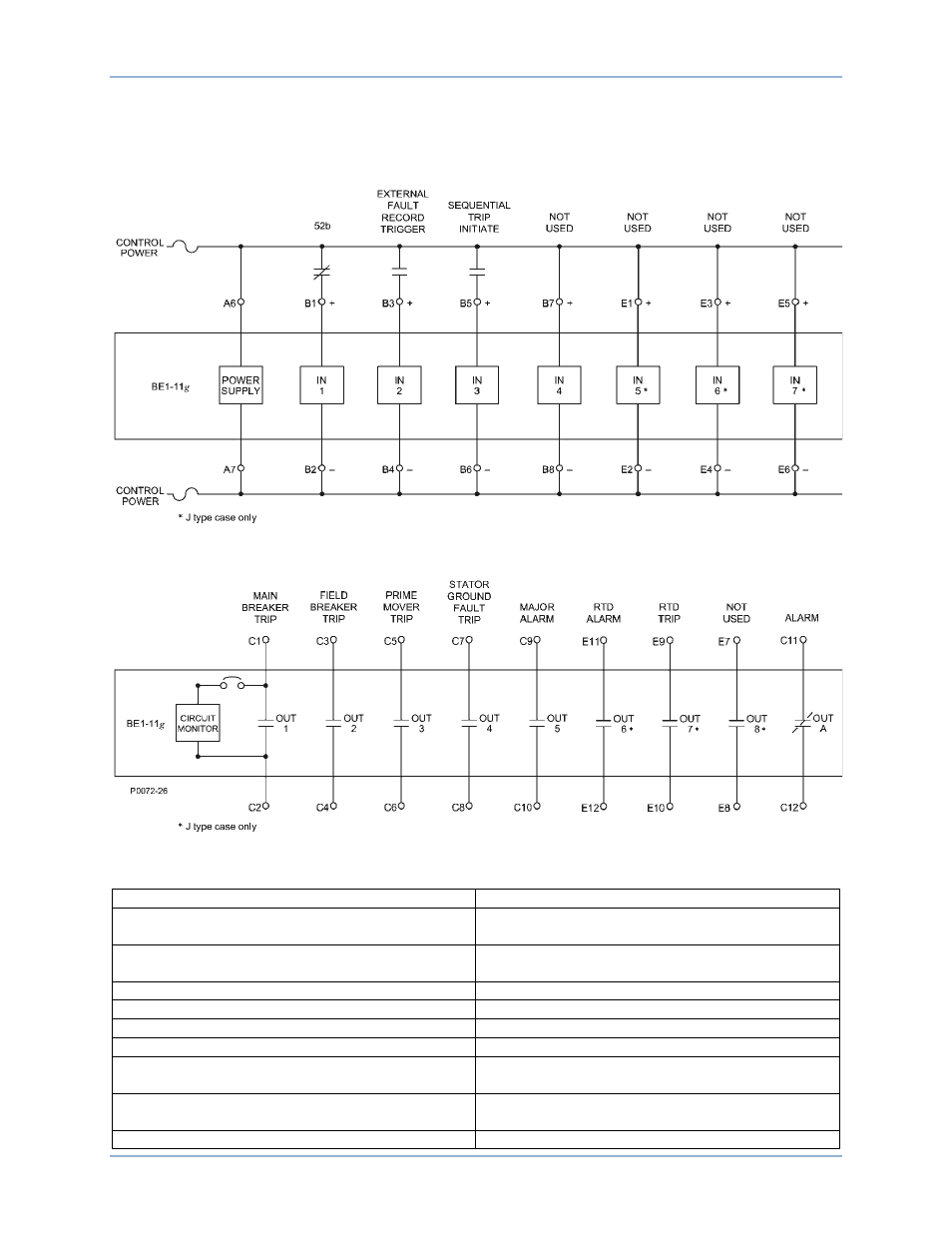

Les connexions CC externes standards pour le BE1-11g sont présentées dans la Figure 206.
Figure 206. Connexions CC externes standards
CONTROL POWER PUISSANCE DE CONTRÔLE
EXTERNAL FAULT RECORD TRIGGER DÉCLENCHEUR D'ENREGISTREMENT DE
DÉFAUT EXTERNE
SEQUENTIAL TRIP INITIATE AMORÇAGE DE DÉCLENCHEMENT
SÉQUENTIEL
NOT USED PAS UTILISÉ
POWER SUPPLY ALIMENTATION
IN 1 ENTRÉE 1
* J type case only * Boîtier de type J uniquement
MAIN BREAKER TRIP DÉCLENCHEMENT DU DISJONCTEUR
PRINCIPAL
FIELD BREAKER TRIP DÉCLENCHEMENT DU DISJONCTEUR DE
TERRAIN
PRIME MOVER TRIP DÉCLENCHEMENT DU MOTEUR PRIMAIRE
BE1-11g Typical Connections
