9424270994 Rev N 139
Schéma directionnel à courant de polarisation
La Figure 73 illustre le schéma directionnel à courant de polarisation. Le paramètre Basculement de TC
est défini sur « OUI » pour ce schéma. Avec le sens supposé du courant positif, 3I0 et IG sont en phase
pour un défaut interne et en discordance de phases pour un défaut externe.
Blocage d'élément
L'entrée Blocage (Block) permet de contrôler la supervision logique de l'élément. Lorsqu'elle est définie
sur vrai, l'entrée Blocage (Block) désactive l'élément en imposant la logique 0 à ses sorties
Déclenchement et Enclenchement et en réinitialisant sa minuterie. Connectez l'entrée Blocage (Block) de
l'élément à la logique souhaitée dans BESTlogicPlus. Lorsque l'élément est sélectionné à partir de
l'affichage Éléments (Elements), l'état par défaut de l'entrée Blocage (Block) est la logique 0.

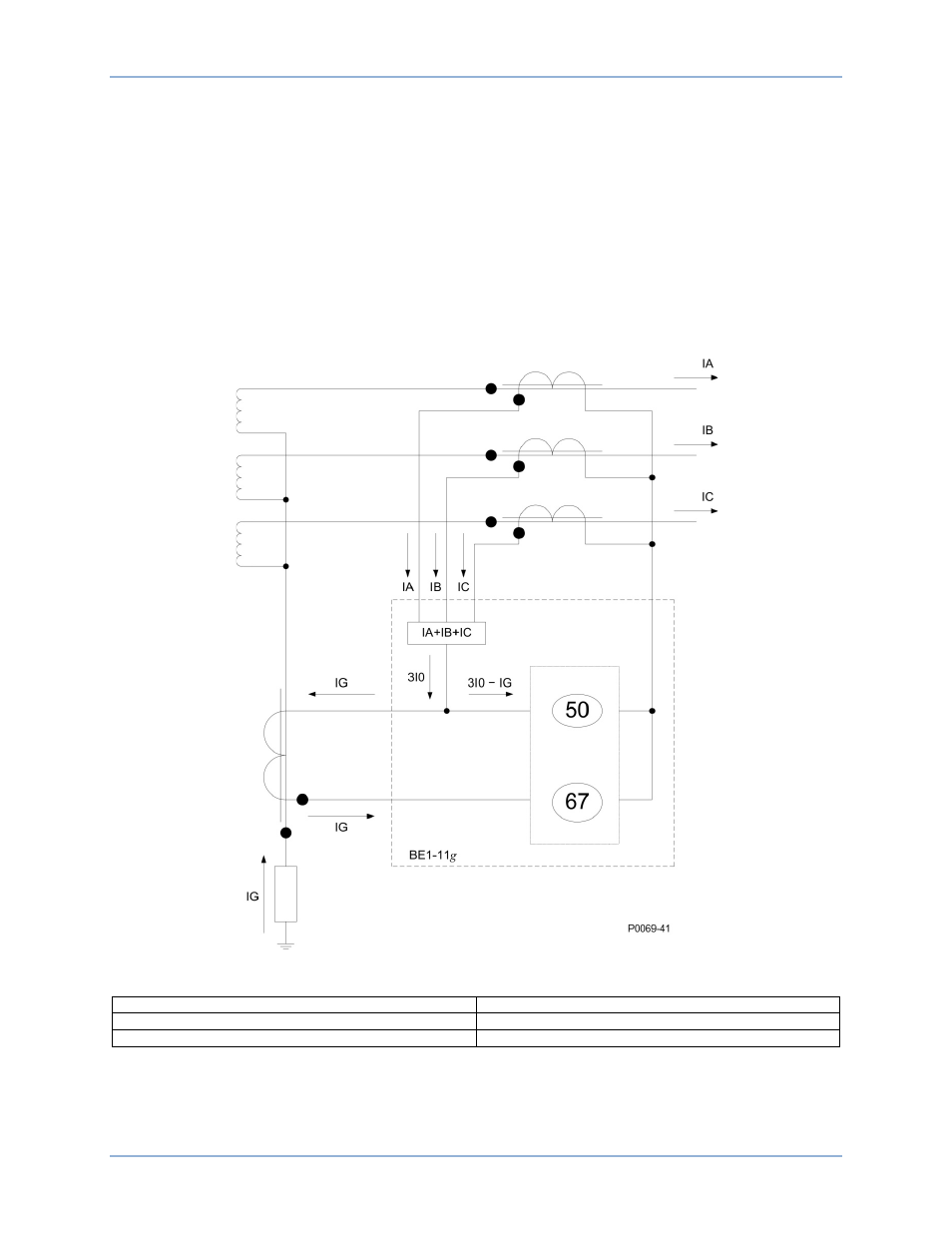

Figure 73. Schéma directionnel à courant de polarisation pour la connexion de TC du BE1-11g
IA IA
IB IB
IC IC
BE1-11g Protection différentielle de courant de neutre (87N)
