9424270994 Rev N 433
Détermination des paramètres de connexion de transformateur
Bobinages en Y et autotransformateur. La connexion de transformateur d'un circuit d'entrée de TC
qui est connecté à un bobinage en Y ou autotransformateur doit être classée en tant que bobinage en
Y.
Bobinages de transformateur delta. La connexion de transformateur d'un circuit d'entrée de TC qui
est connecté à un bobinage delta doit être classée sous l'une des deux connexions delta : delta IA-IB
(DAB) ou delta IA-IC (DAC). Une configuration delta est définie par les courants qui circulent dans les
phases primaires connectées au delta. Les connexions de phase à bobinage en Y sont utilisées
comme point de référence, car le courant qui circule dans le bobinage en Y est le même que le courant

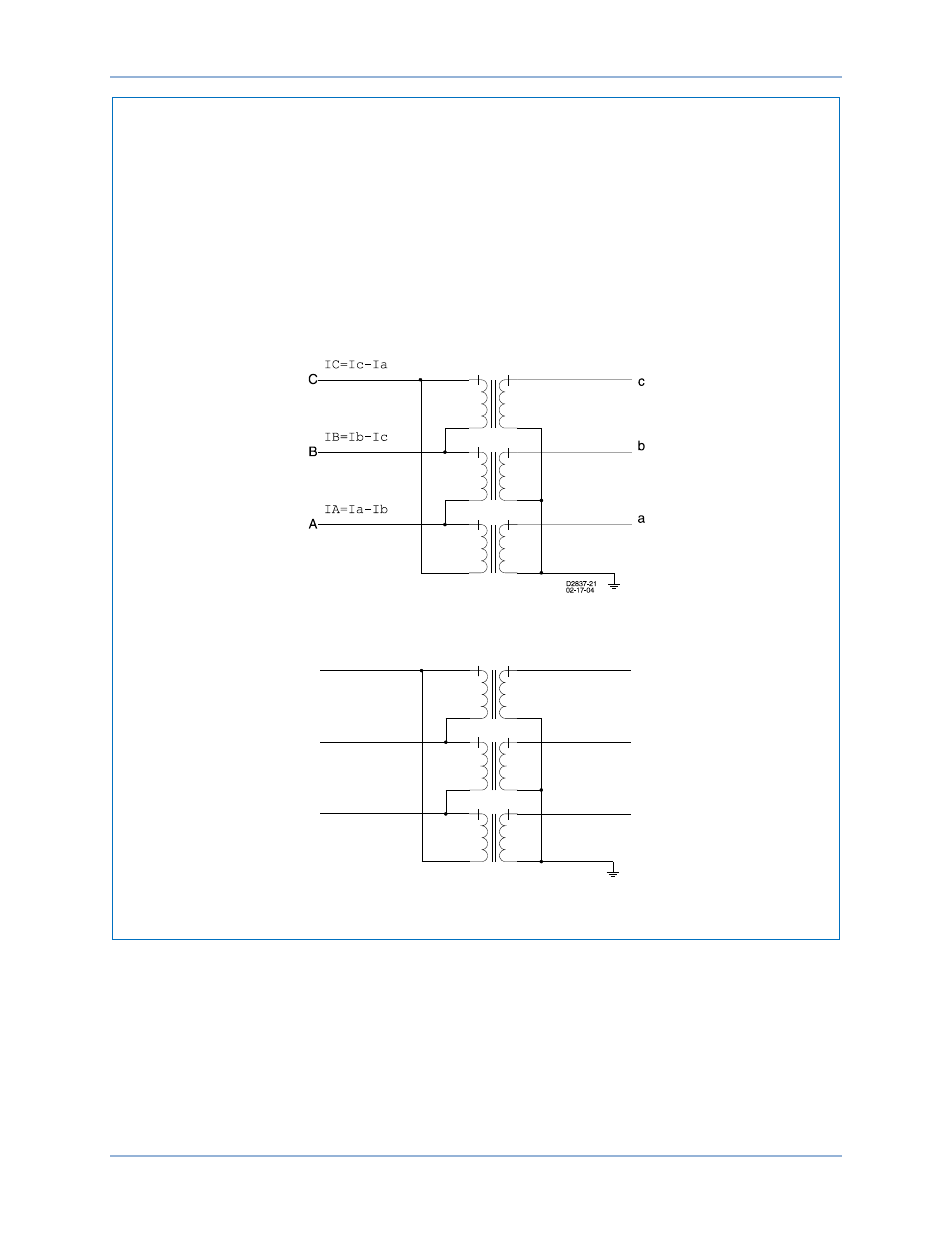

dans les phases primaires côté Y. La Figure 271 illustre un exemple de transformateur avec une
connexion DAB. La Figure 272 illustre le même transformateur avec les phases reconnectées pour
assurer une connexion DAC. S'il n'y a aucun bobinage en Y à utiliser comme référence, comme dans
le cas d'un transformateur delta/delta, la définition de la configuration delta n'est pas importante.
Figure 271. Delta DAB
Figure 272. Delta DAC
Avec les informations de TC et de connexion de transformateur appropriées, le BE1-11g peut déterminer
automatiquement la compensation correcte requise. Normalement, tous les circuits sont compensés pour
obtenir leurs courants delta équivalents. Si tous les TC et bobinages de transformateur sont connectés en
Y, il existe un cas spécial et aucune compensation n'est requise. Dans ce cas, les courants en Y peuvent
être utilisés directement.
La compensation totale est réalisée en ajoutant les phaseurs appropriés à partir de chacune des entrées
de TC avant de les utiliser dans la fonction différentielle. Pour une connexion Y à DAB, les phaseurs de
TC en Y doivent d'abord faire l'objet d'une compensation de phase pour correspondre au décalage de 30°
du circuit DAB. Il suffit d'utiliser le compensateur DAB, qui ajoute les phaseurs « Ia » + « Ib » pour former
B
C
A
b
c
a
D2837-22
03-25-03
IA=Ia-Ic
IB=Ib-Ia
IC=Ic-Ib
BE1-11g Configuration
