9424270994 Rev N 613
•
L'enregistrement des défauts est activé.
Étape 3 : Préparez la surveillance de l'exécution de la fonction 78OOS. Cette exécution peut être vérifiée
en surveillant les contacts OUT1, 2, 3, 4 et 5 (voir la Figure 314).
Étape 4 : Connectez et appliquez un courant triphasé équilibré de 2,0 A aux bornes D1 à D6 et une
source de tension phase-neutre équilibrée triphasée de 40 V aux bornes C13 (phase A), C14
(phase B), C15 (phase C) et C16 (neutre). Toutes les sorties doivent rester ouvertes.
Étape 5 : Diminuez lentement la tension jusqu'à la fermeture de OUT3 (enclenchement MHO) et
enregistrez la valeur d'enclenchement. Ceci doit se produire à 34,64 V
±0,69 V.
Étape 6 : Augmentez lentement la tension jusqu'à la réouverture de OUT3 et enregistrez la valeur de
retombée. Ceci doit se produire à 36,37 V ±0,73 V.
Étape 7 : Réduisez lentement les angles des entrées de tension jusqu'à la fermeture de OUT4
(enclenchement Blinder A) et OUT5 (enclenchement Blinder B) et enregistrez la valeur
d'enclenchement. Pour la phase A, celui-ci doit se produire à
–73,32° ±0,35°. OUT2
(Enclenchement 78OOS) doit se fermer après environ 1 seconde.
Étape 8 : Augmentez lentement les angles des entrées de tension jusqu'à la réouverture de OUT4 et
OUT5 et enregistrez la valeur de retombée. Celle-ci doit se produire à
–73,05° ±0,35°.

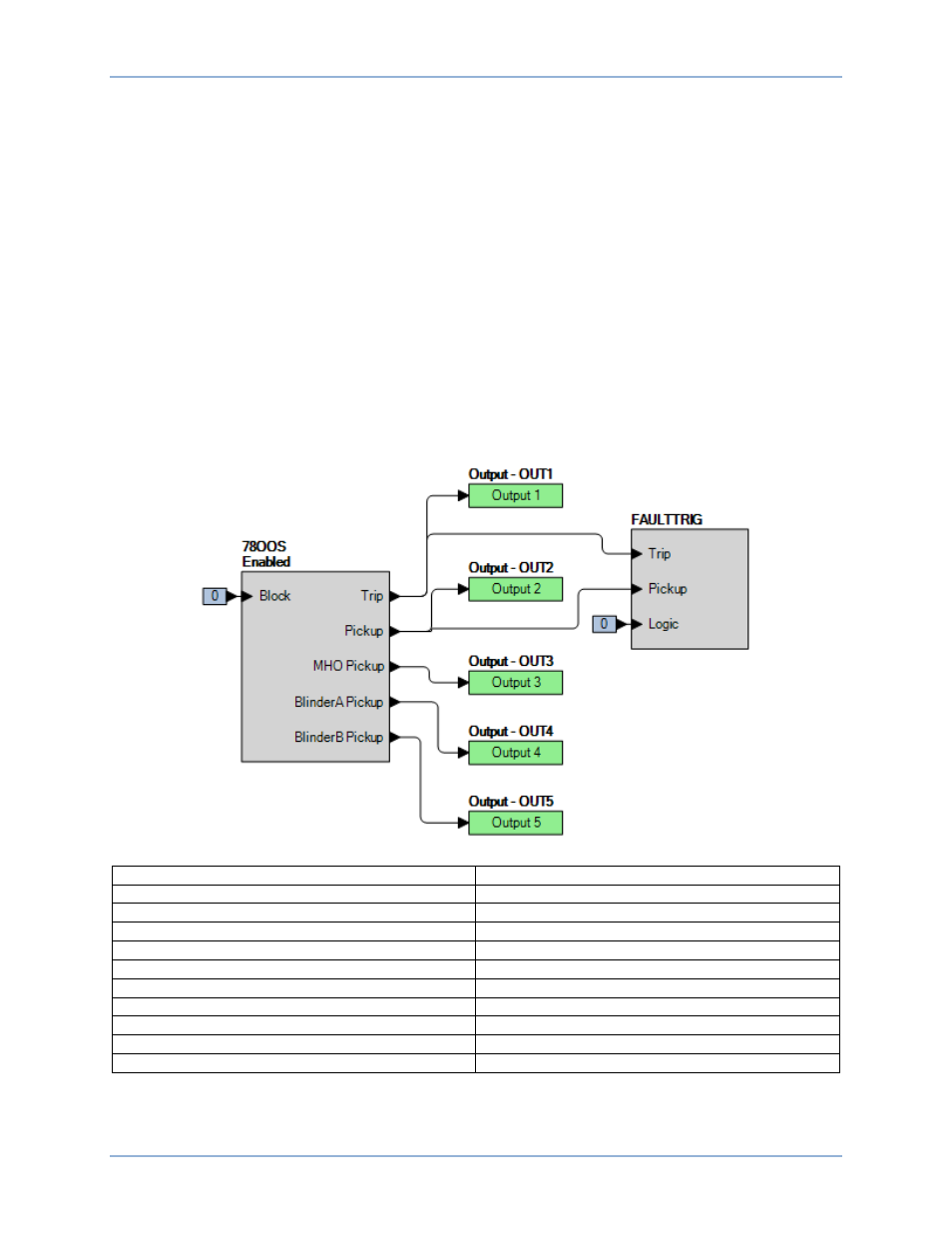

Figure 314. Paramètres BESTlogicPlus
Enabled Activé
Block Blocage
Trip Déclenchement
Pickup Enclenchement
MHO Pickup Enclenchement MHO
BlinderA Pickup Enclenchement Blinder A
BlinderB Pickup Enclenchement Blinder B
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Étape 9 : Réduisez lentement les angles des entrées de tension pour fermer OUT4 et OUT5 (l'impédance
est comprise entre les deux Blinders). Attendez environ 1 seconde que OUT2 se ferme et
continuez à réduire les angles jusqu'à la réouverture de OUT4 et OUT5 (l'impédance a dépassé
BE1-11g Test de perte de synchronisme (78OOS)
