Note
L’action du commutateur 43-1 est effectuée trois fois dans le présent
test. Pour illustrer l'action du mode Minuterie (Timer), l’étape 4 doit
être effectuée le plus rapidement possible pour la seconde action du
commutateur 43-1 (endéans les 15 secondes de la temporisation
d'enclenchement). Effectuez à nouveau l'étape 4 pour la troisième
action du commutateur 43-1 après au moins 15 secondes (paramètre
de la minuterie d’enclenchement), mais avant l’expiration de la
temporisation de retombée de 20 secondes. Ceci permettra d’illustrer
l'action du mode Minuterie. En cas de difficulté pour répéter les
actions du commutateur 43-1, vous pouvez augmenter les paramètres
de temporisation.

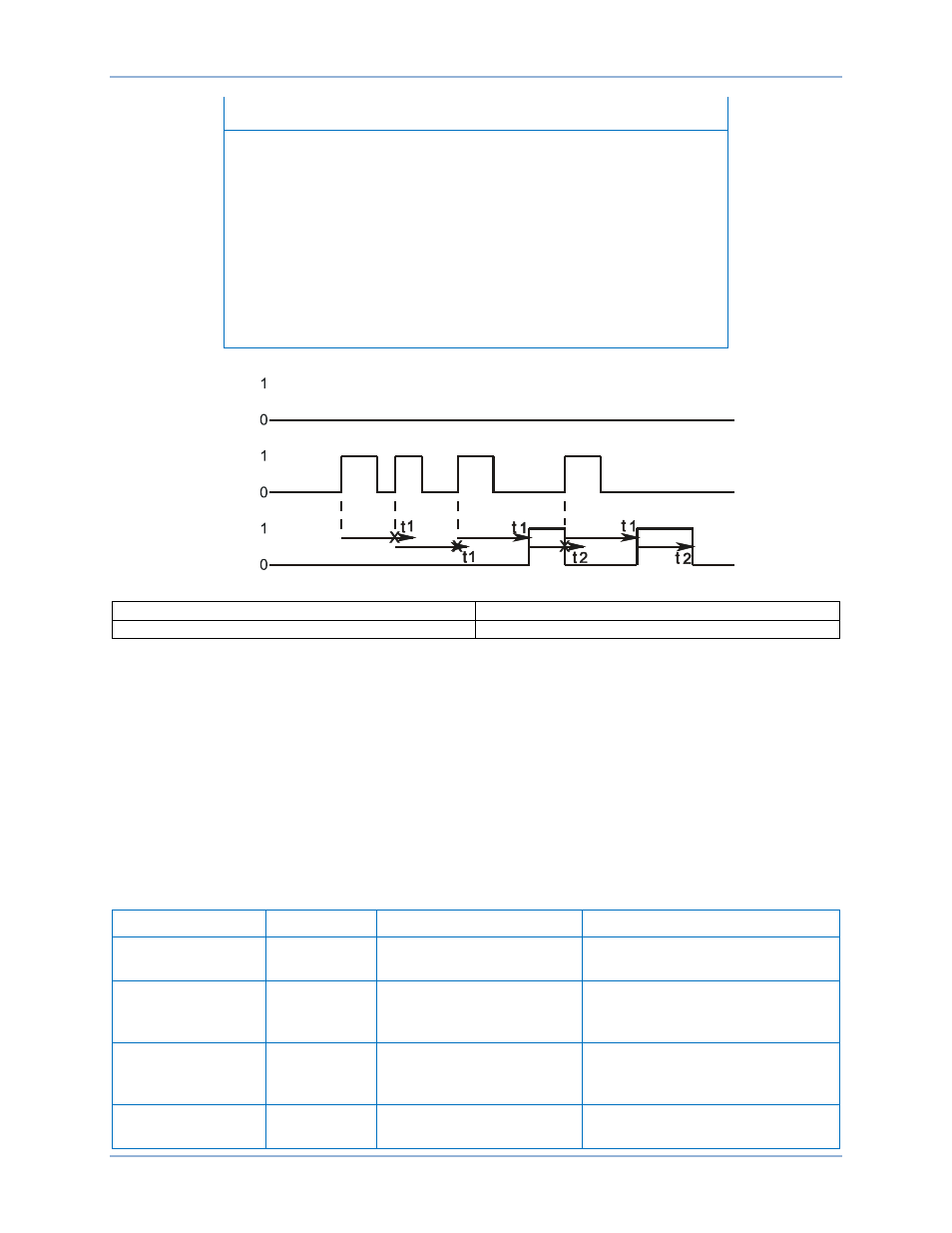

Figure 325. Mode Monocoup/Redéclenchable
Block Blocage
Initiate Amorçage
Étape 8 : (Facultatif.) Répétez les étapes 1 à 7 pour 62-1, 62-2, 62-3, 62-4, 62-5, 62-6, 62-7 et 62-8.
Étape 9 : (Facultatif.) Répétez les étapes 1 à 8 pour les groupes de paramètres 1, 2 et 3.
Mode Oscillation
Ce mode de fonctionnement n'étant pas destiné à une utilisation générale, aucune procédure de test
n'est disponible. Des informations sur le mode Oscillation sont disponibles dans le chapitre
Minuteries
logiques (62).
Mode Minuterie d'intégration
Étape 1 : Utilisez BESTCOMSPlus pour transmettre les paramètres de fonctionnement du Tableau 244
au BE1-11g. Maintenez les paramètres logiques indiqués dans la Figure 321.
Tableau 244. Paramètres de fonctionnement (mode Minuterie d'intégration)
Paramètre Valeur Écran BESTCOMSPlus Description
Mode 62-1 Minuterie
d'intégration Contrôle, Minuteries
logiques (62) Définit 62-1 sur le mode Minuterie
d'intégration
Temporisation 1
(T1) 62-1 15 000 ms Contrôle, Minuteries
logiques (62) Définit la temporisation
d'enclenchement de la
minuterie 62-1 à 15 000 ms
Temporisation 2
(T2) 62-1 5 000 ms Contrôle, Minuteries
logiques (62) Définit la temporisation de
retombée de la minuterie 62-1 à
5 000 ms
Mode 43-1 Commutation Contrôle, Commutateurs
de contrôle virtuels (43)
Définit le commutateur 43-1 sur le
mode Commutation
P
0
0
3
5
-3
2
0
2
-2
7
-0
6
Block
Initiate
62-x
BE1-11g Test des minuteries logiques (62)
