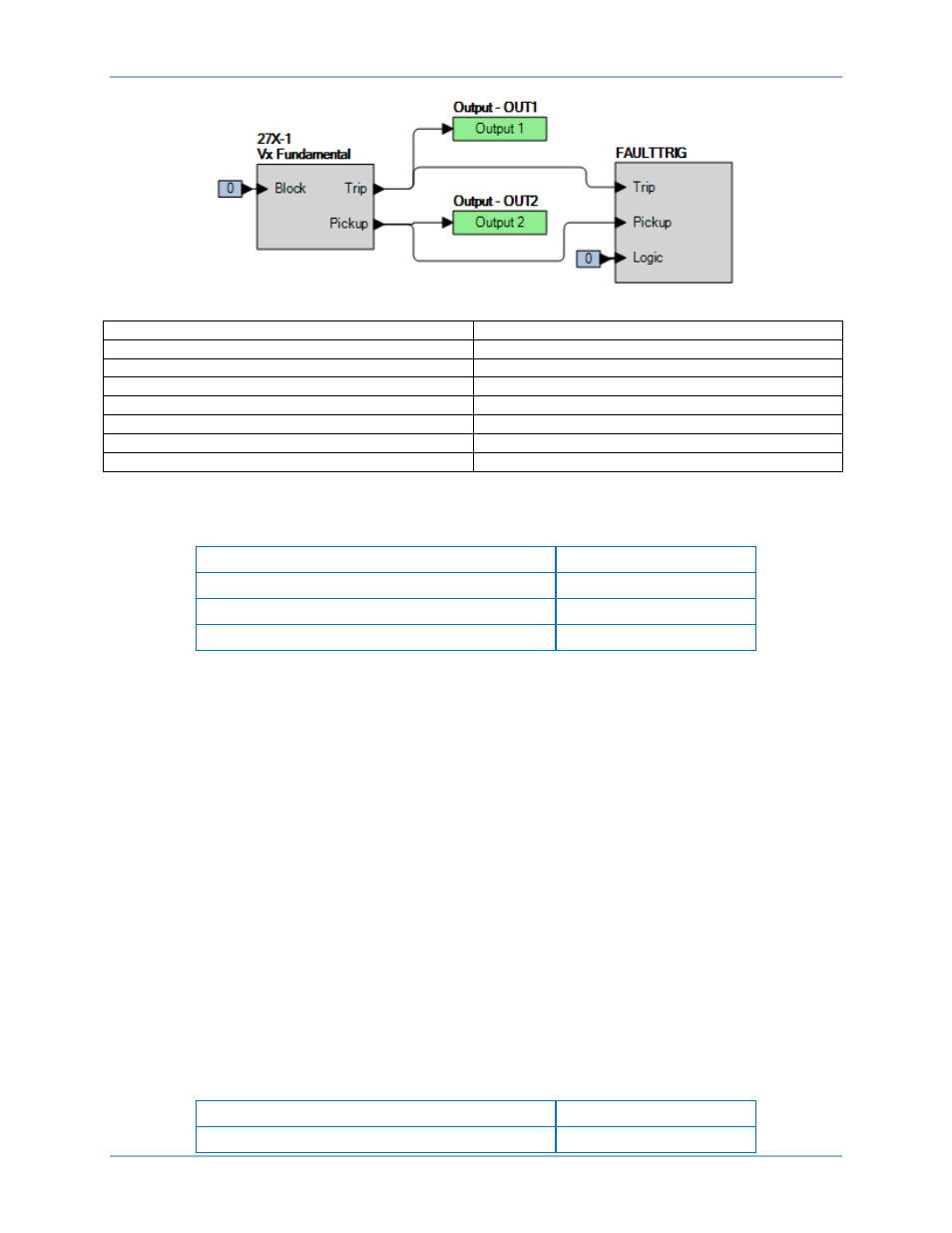

Figure 283. Paramètres BESTlogicPlus (mode Vx - Fondamental)
Vx Fundamental Vx - Fondamental
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Étape 3 : Utilisez BESTCOMSPlus pour ouvrir l'écran Protection, Tension, Sous-tension (27X-1) et
transmettre la première ligne de paramètres de test du Tableau 149 au BE1-11g.
Tableau 149. Paramètres de test d'enclenchement (mode Vx - Fondamental)
Paramètre d'enclenchement Temporisation
115 V 50 ms
65 V 50 ms
20 V 50 ms
Étape 4 : Préparez la surveillance de l'exécution de la fonction 27X-1. Cette exécution peut être vérifiée
en surveillant la sortie OUT2 (voir Figure 283).
Étape 5 : Connectez et appliquez une source de tension monophasée de 120 VCA à l'entrée Vx, bornes
C17 (polarité) et C18 (non-polarité).
Étape 6 : Diminuez lentement la tension jusqu'à la fermeture de OUT2 et enregistrez la valeur
d'enclenchement. Vérifiez qu'une cible 27X-1-AUX est indiquée à l'écran du panneau avant.
Augmentez lentement la tension jusqu'à l'ouverture de OUT2 et enregistrez la valeur de
réinitialisation. Réinitialisez la cible.
Étape 7 : Vérifiez la précision d'enclenchement et de réinitialisation à 70 VCA pour un paramètre
d'enclenchement de 65 V et 25 VCA pour un paramètre d'enclenchement de 20 V comme
indiqué dans le Tableau 149. Enregistrez les résultats.
Étape 8 : (Facultatif.) Répétez les étapes 1 à 7 pour les entrées de tension de phase B et de phase C.
Étape 9 : (Facultatif.) Répétez les étapes 1 à 8 pour les groupes de paramètres 1, 2 et 3.
Étape 10 :(Facultatif.) Répétez les étapes 1 à 9 pour 27X-2, 27X-3 et 27X-4.
Vérification de la temporisation (mode Vx - Fondamental)
Étape 1 : Utilisez BESTCOMSPlus pour ouvrir l'écran Protection, Tension, Sous-tension (27X-1) et
transmettre la première ligne de paramètres de test du Tableau 150 au BE1-11g pour le groupe
de paramètres 0.
Tableau 150. Paramètres de test de temporisation (mode Vx - Fondamental)
Paramètre d'enclenchement Temporisation
115 V 2 000 ms
Test de sous-tension auxiliaire (27X) BE1-11g
