Tableau 257. Paramètres de configuration des entrées analogiques à distance
Paramètre Plage Incrément
Unité de
mesure
Valeur par
défaut
Désignation
Jusqu'à 64 caractères
alphanumériques
s/o s/o
Module 1
Entrée 1
Type Tension ou courant s/o s/o Tension
Paramètre min
–99 999,9 à 99 999,9
0,1 s/o
–99 999,9
Paramètre max
–99 999,9 à 99 999,9
0,1 s/o
–99 999,9
Courant d’entrée
min
4 à 20 0,01 milliampères 4
Courant d’entrée
max
4 à 20 0,01 milliampères 20
Tension d’entrée
min
0 à 10 0,01 volts 0
Tension d’entrée
max
0 à 10 0,01 volts 10
Configuration des sorties analogiques à distance
Le module RTD fournit quatre sorties analogiques. Le BE1-11g prend en charge deux modules RTD
simultanément.
Paramètres de configuration
Chemin de navigation BESTCOMSPlus : Explorateur des paramètres, Sorties programmables, Sorties
analogiques à distance
Chemin de navigation IHM : Explorateur des paramètres, Sorties analogiques
La définition des paramètres de configuration s'effectue à l'aide du module d'extension BE1-11 pour
BESTCOMSPlus. Pour programmer les paramètres de configuration, utilisez l'Explorateur des
paramètres pour ouvrir l'arborescence Sorties programmables, Sorties analogiques à distance, puis
sélectionnez le module et la sortie à modifier. Reportez-vous à la Figure 386. Utilisez le menu déroulant
sous Sélection des paramètres (Param Selection) pour sélectionner un paramètre. Sélectionnez le Type
de sortie. Les sorties analogiques sont toujours surveillées et leur état est affiché dans les écrans de
mesures appropriés. Le BE1-11g affiche le message Hors plage (Out of Range) lorsqu'un module RTD
est déconnecté.
Des plages doivent être définies pour le type de sortie sélectionné. Paramètre min (Param Min) est
associé à Courant de sortie min (Min Output Current) ou Tension de sortie min (Min Output Voltage) et
Paramètre max (Param Max) est associé à Courant de sortie max (Max Output Current) ou Tension de
sortie max (Max Output Voltage).

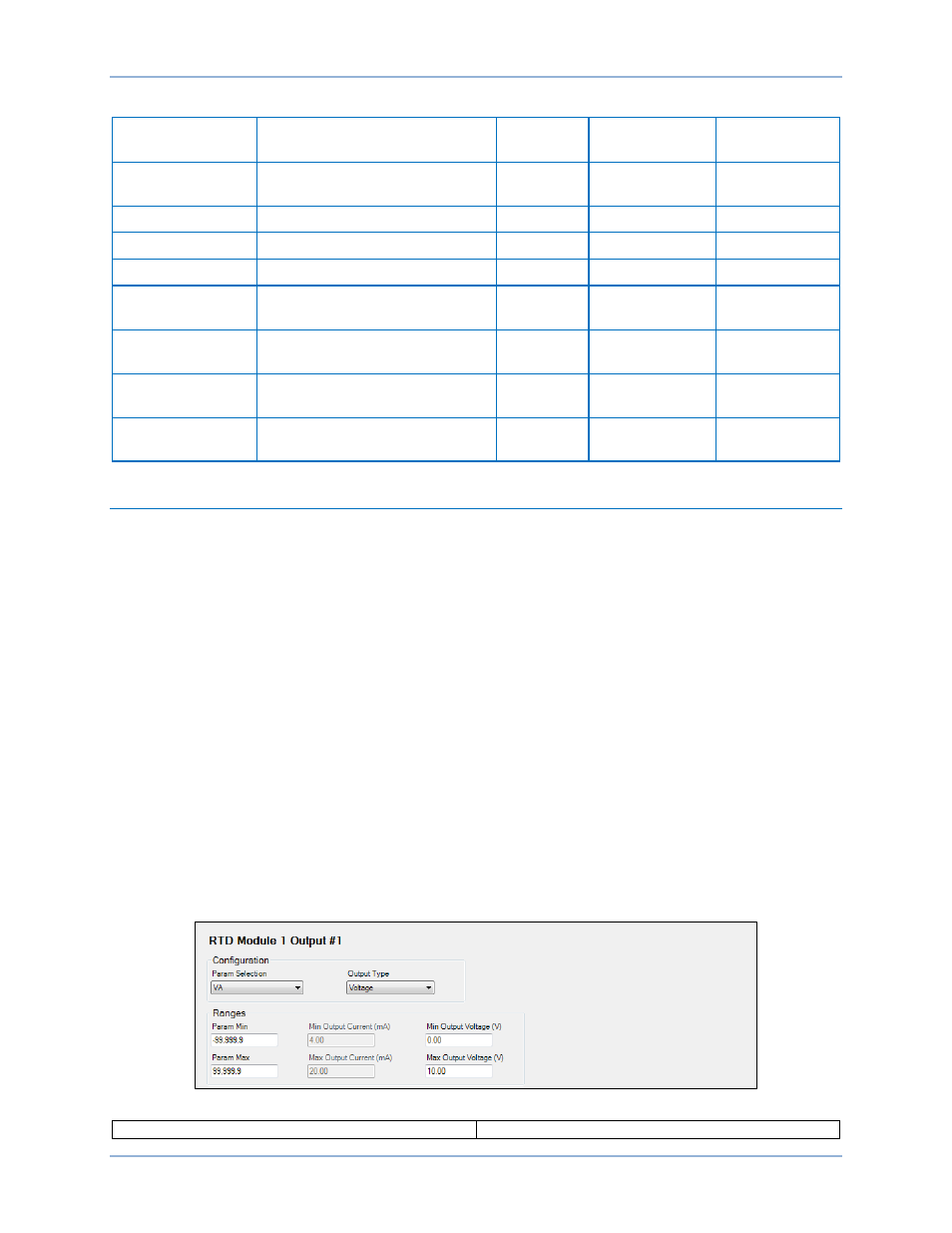

Figure 386. Écran Module 1 Sortie 1
RTD Module 1 Input #1 Module RTD 1 Entrée 1
BE1-11g Module RTD
