168 9424270994 Rev N
Nom
Fonction
logique
Objectif
Enclenchement Sortie
Vrai, si l'élément 78OOS est dans une condition
d'enclenchement
Enclenchement mho Sortie Impédance Z1 se situe à l'intérieure du cercle mho
Enclenchement
Blinder A
Sortie
Impédance Z1 se situe à la droite du Blinder B
A
et à
l’intérieur du cercle mho
Enclenchement
Blinder B
Sortie
Impédance Z1 se situe à la gauche du Blinder B
B
et à
l’intérieur du cercle mho
Paramètres de fonctionnement
Les paramètres de fonctionnement de l'élément de perte de synchronisme sont configurés à partir de
l'écran des paramètres Perte de synchronisme (Out of Step) (78OOS) (Figure 90) de BESTCOMSPlus.
Les plages de réglage et les valeurs par défaut sont répertoriées dans le Tableau 53.

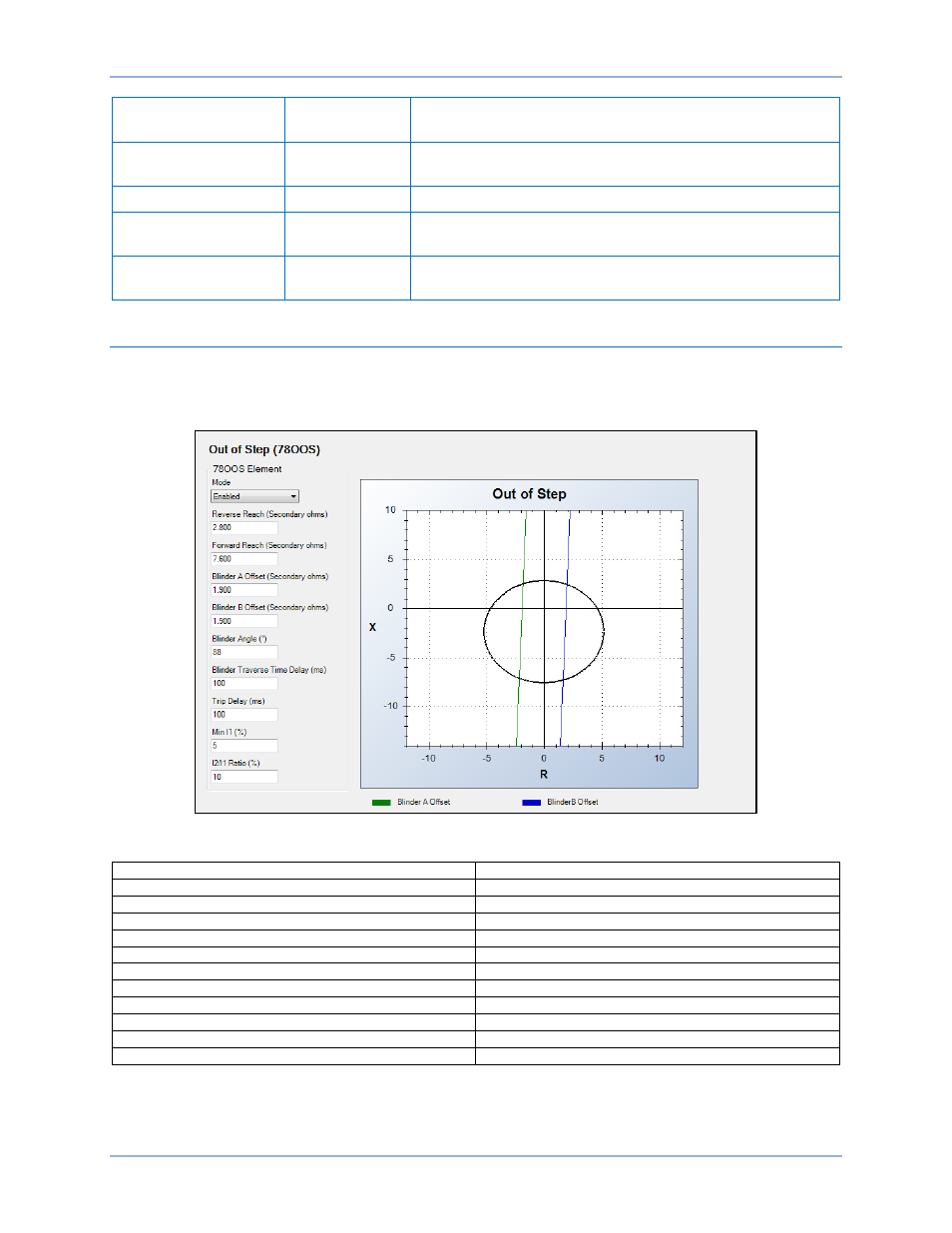

Figure 90. Écran des paramètres Perte de synchronisme
Out of Step (78OOS) Perte de synchronisme (78OOS)
Reverse Reach (Secondary ohms) Portée amont (ohms secondaire)
Forward Reach (Secondary ohms) Portée aval (ohms secondaire)
Blinder A Offset (Secondary ohms) Décalage Blinder A (ohms secondaire)
Blinder B Offset (Secondary ohms) Décalage Blinder B (ohms secondaire)
Blinder Angle (°) Angle de Blinder (°)
Blinder Traverse Time Delay (ms) Temporisation de déplacement de Blinder (ms)
Trip Delay (ms) Temporisation de déclenchement (ms)
Min I1 I1 min
I2/I1 Ratio (%) Rapport I2/I1 (%)
Blinder A Offset Décalage Blinder A
Blinder B Offset Décalage Blinder B
Protection de perte de synchronisme (78OOS) BE1-11g
