Étape 3 : Préparez la surveillance du fonctionnement du commutateur de contrôle du disjoncteur 101. Ce
fonctionnement peut être vérifié en surveillant les contacts de sortie programmés via l'écran
Mesures > État > Sorties du panneau avant.
Étape 4 : Placez l'élément 101 en position Déclenchement (TRIP) en utilisant l'Explorateur des mesures
de BESTCOMSPlus pour ouvrir l'arborescence Contrôle, Commutateur de contrôle du
disjoncteur. Cliquez sur le bouton Déclenchement (TRIP) pour le sélectionner. Un identifiant
peut être nécessaire. Le voyant LED de sélection vert commence à clignoter. Endéans
25 secondes, cliquez une seconde fois sur le bouton Déclenchement (TRIP) pour l'actionner.
Le voyant LED de sélection vert s'arrête de clignoter et le voyant LED d'état de déclenchement
s'allume.
Résultat : OUT1 se ferme pendant 200 ms et revient à l'état ouvert. OUT2 se ferme (état de
déclenchement)) et reste fermé.

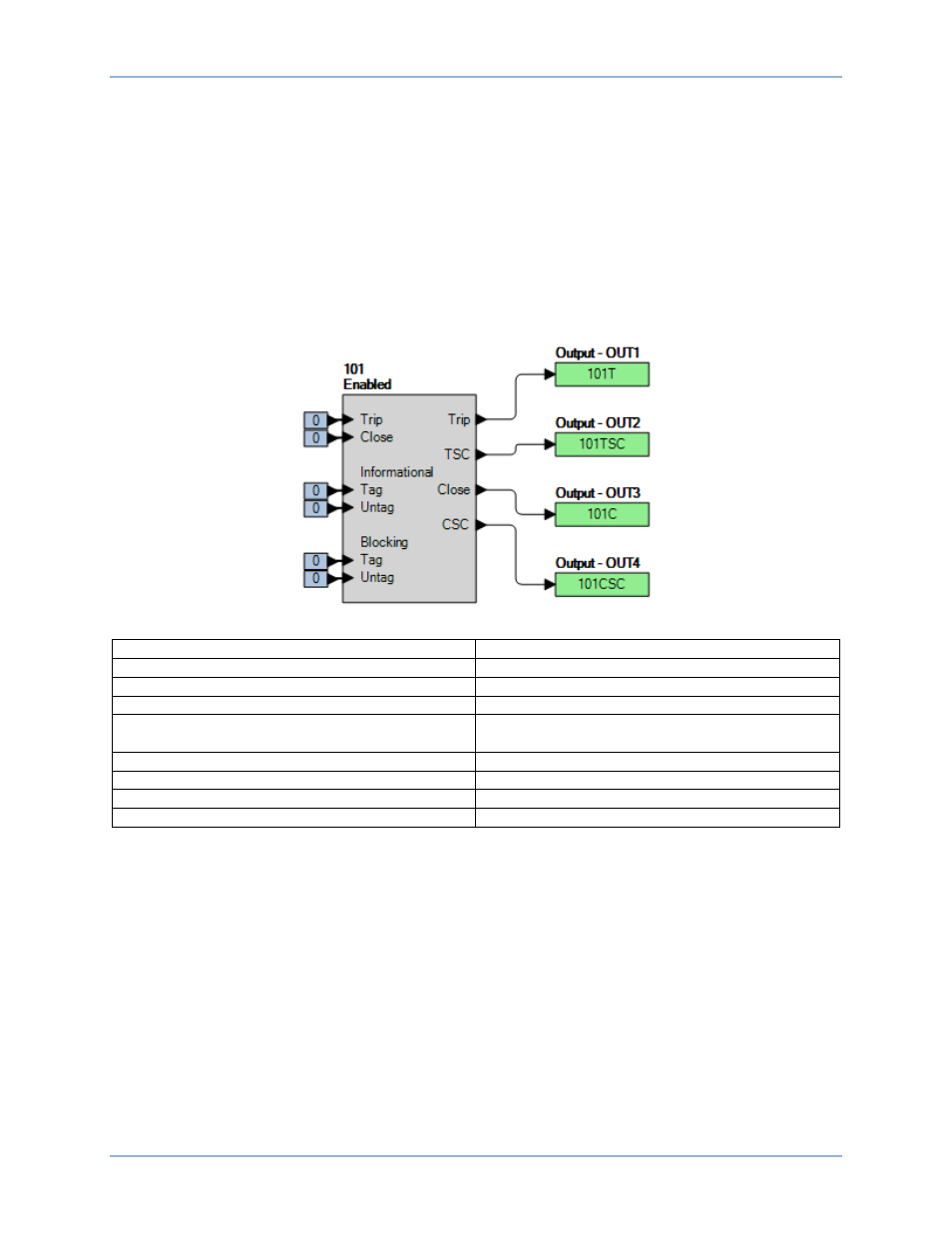

Figure 330. Paramètres BESTlogicPlus
Enabled
Activé
Trip
Déclenchement
Close
Fermeture
TSC
TSC
Informational
Tag
Marqueur
Informatif
Untag
Suppression du marqueur
CSC
CSC
Blocking Tag
Marqueur Bloquant
Output - OUT1
Sortie - SORTIE1
Étape 5 : Placez l'élément 101 en position Fermeture (CLOSE) en utilisant l'Explorateur des mesures de
BESTCOMSPlus pour ouvrir l'arborescence Contrôle, Commutateur de contrôle du disjoncteur.
Cliquez sur le bouton Fermeture (CLOSE) pour le sélectionner. Un identifiant peut être
nécessaire. Le voyant LED de sélection vert commence à clignoter. Endéans 25 secondes,
cliquez une seconde fois sur le bouton Fermeture (CLOSE) pour l'actionner. Le voyant LED de
sélection vert s'arrête de clignoter et le voyant LED d'état de fermeture s'allume.
Résultat : OUT3 se ferme pendant 200 ms et revient à l'état ouvert. OUT4 se ferme (état de fermeture) et
reste fermé.
La Figure 331 illustre le diagramme des états du commutateur de contrôle du disjoncteur.
Test du commutateur de contrôle du disjoncteur (101)
