9424270994 Rev N 29
panneau avant et dans le rapport de défaut et/ou de séquence des événements. La désignation
est saisie à l'étape 13. Cliquez sur l'onglet Page logique 1 (Logic Page 1) et cliquez ensuite sur
l'onglet Éléments (Elements) au bas de l'écran. Localisez l'élément Alarme utilisateur 1 (User
Alarm 1). Cliquez et faites glisser USERALM1 vers le diagramme logique. Cliquez sur la sortie
Enclenchement (Pickup) de l'élément 50-3 et faites-la glisser vers l'entrée de USERALM1 pour
établir une connexion. Reportez-vous à la Figure 18.

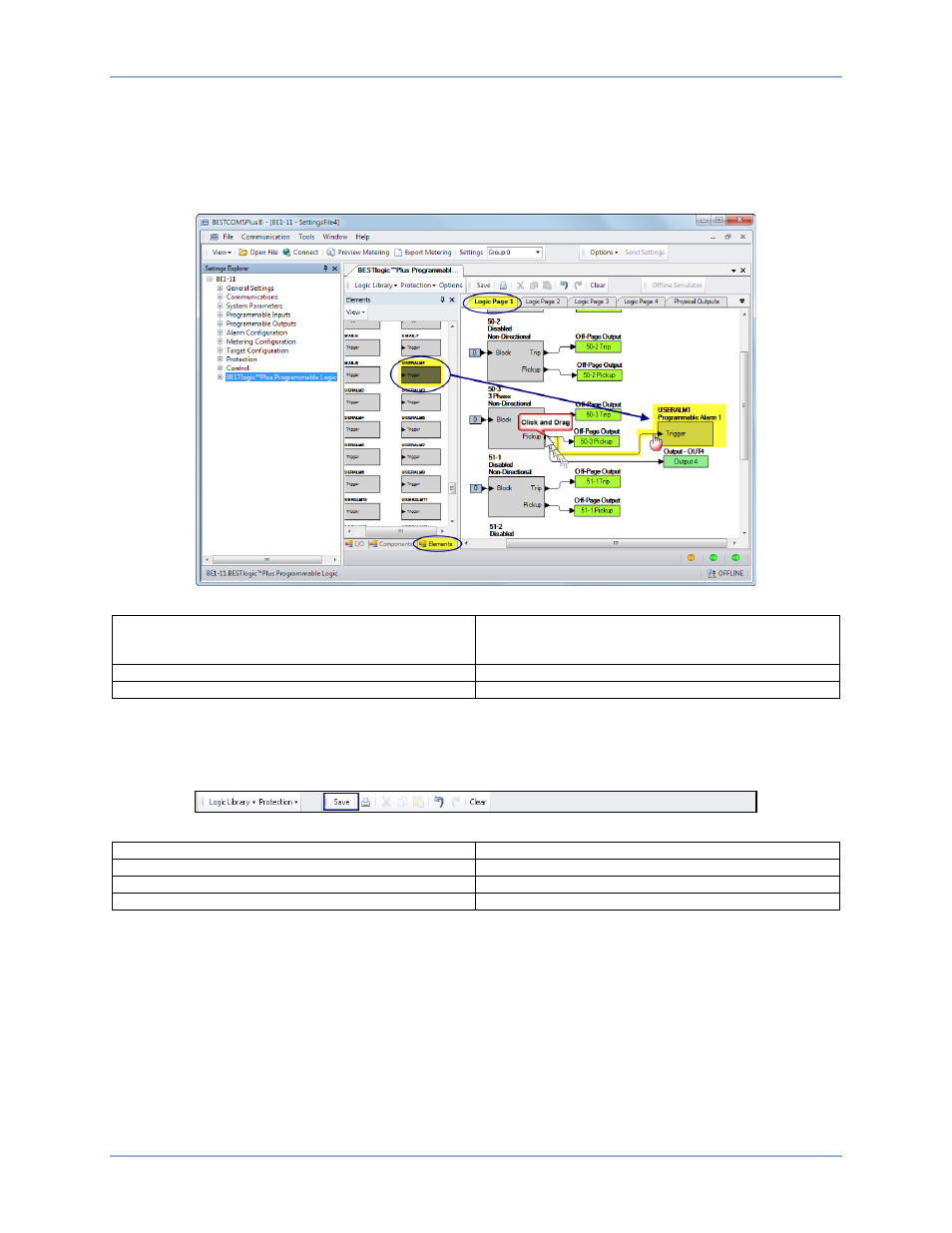

Figure 18. BESTLogicPlus Programmation de Alarme utilisateur 1 (User Alarm 1)
USERALM1
Programmable Alarm 1
Trigger ALARMEUTILISATEUR1
Alarme programmable 1
Déclencheur
Click and Drag Cliquer et faire glisser
Elements Éléments
Step 12: Cliquez sur le bouton Enregistrer (Save) pour enregistrer la logique dans la mémoire
BESTCOMSPlus afin de l'inclure ultérieurement dans le fichier des paramètres. Reportez-vous à
la Figure 19.
Figure 19. Barre d'outils BESTlogicPlus
Logic Library Bibliothèque logique
Protection Protection
Save Enregistrer
Clear Effacer
Step 13: Dans l’Explorateur des paramètres (Settings Explorer), développez les menus Sorties
programmables (Programmable Outputs), Contacts de sortie (Contact Outputs) et donnez un
nom à la sortie #4 (Output #4) « Pickup 50-3 » comme indiqué dans la Figure 20.
BE1-11g Démarrage rapide
