Configuration des entrées analogiques à distance
Le module RTD fournit quatre entrées analogiques. Le BE1-11g prend en charge deux modules RTD
simultanément. Pour faciliter l'identification des entrées analogiques, une désignation personnalisée par
l'utilisateur peut être attribuée à chaque entrée.
Les paramètres de protection pour les entrées analogiques à distance sont décrits dans le chapitre
Protection d’entrée analogique .
Paramètres de configuration
Chemin de navigation BESTCOMSPlus : Explorateur des paramètres, Entrées programmables,
Entrées analogiques à distance
Chemin de navigation IHM : Explorateur des paramètres, Entrées analogiques
La définition des paramètres de configuration s'effectue à l'aide du module d'extension BE1-11 pour
BESTCOMSPlus. Pour programmer les paramètres de configuration, utilisez l'Explorateur des
paramètres pour ouvrir l'arborescence Entrées programmables, Entrées analogiques à distance, puis
sélectionnez le module et l'entrée à modifier. Reportez-vous à la Figure 385. Utilisez le menu déroulant
sous Type pour sélectionner le type de configuration. Les entrées analogiques sont toujours surveillées et
leur état est affiché dans les écrans de mesures appropriés. Le BE1-11g affiche le message Hors plage
(Out of Range) lorsqu'un module RTD est déconnecté.
Des plages doivent être définies pour le type d'entrée sélectionné. Paramètre min (Param Min) est
associé à Courant d'entrée min (Min Input Current) ou Tension d'entrée min (Min Input Voltage) et
Paramètre max (Param Max) est associé à Courant d'entrée max (Max Input Current) ou Tension
d'entrée max (Max Input Voltage). Paramètre min et Paramètre max sont des valeurs mises à l'échelle
des paramètres Tension/Courant min/max utilisés pour la protection.

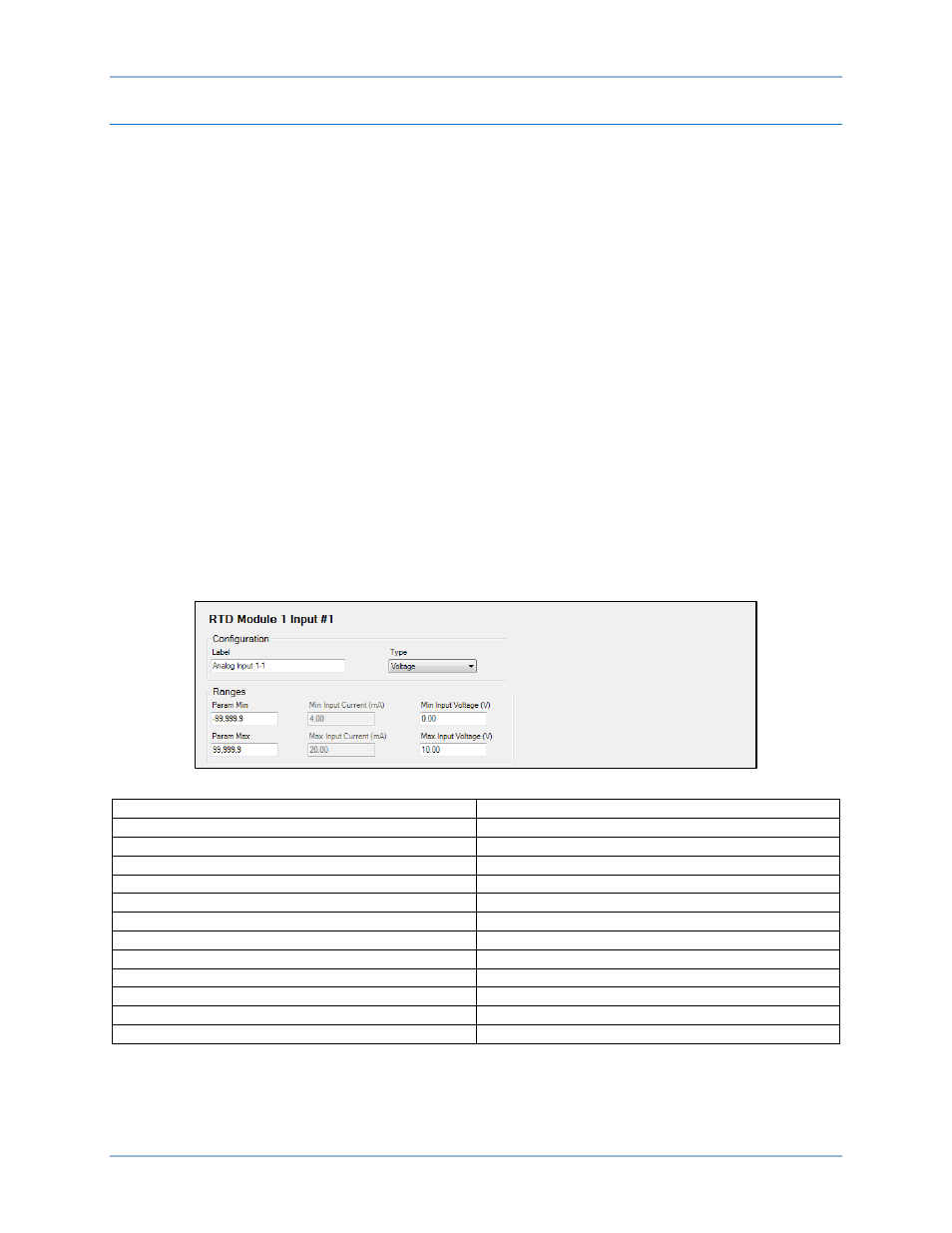

Figure 385. Écran Module 1 Entrée 1
RTD Module 1 Input #1 Module RTD 1 Entrée 1
Configuration Configuration
Label Désignation
Analog Input 1-1 Entrée analogique 1-1
Ranges Plages
Param Min Paramètre min
Param Max Paramètre max
Type Type
Voltage Tension
Min Input Current (mA) Courant d’entrée min (mA)
Max Input Current (mA) Courant d’entrée max (mA)
Min Input Voltage (V) Tension d’entrée min (V)
Max Input Voltage (V) Tension d’entrée max (V)
Le Tableau 257 récapitule les paramètres de configuration des entrées analogiques à distance.
Module RTD BE1-11g
