258 9424270994 Rev N
Paramétrage de la fonction de surveillance du temps de service du disjoncteur
Chemin de navigation BESTCOMSPlus : Explorateur des paramètres, Configuration des alarmes,
Surveillance du disjoncteur
Chemin de navigation IHM : Explorateur des paramètres, Configuration des alarmes, Surveillance du
disjoncteur
Les paramètres de surveillance du temps de service du disjoncteur sont définis via BESTCOMSPlus.
Utilisez l'Explorateur des paramètres pour ouvrir l'arborescence Configuration des alarmes, Surveillance
du disjoncteur présentée dans la Figure 151.
À l'aide des menus déroulants et des champs de paramétrage, définissez les valeurs propres à
l'application pour la fonction de surveillance du disjoncteur.

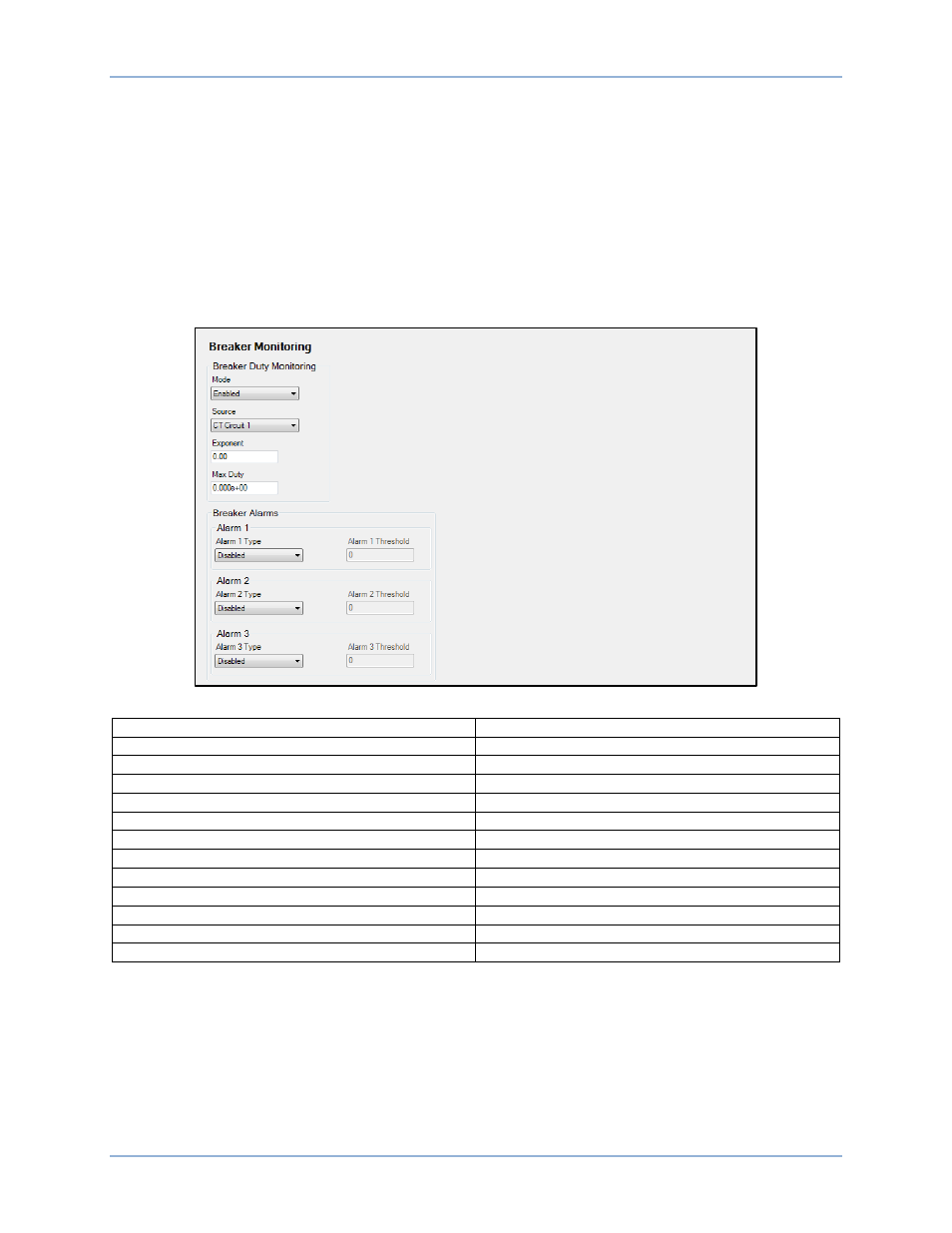

Figure 151. Écran Surveillance du disjoncteur
Breaker Monitoring Surveillance du disjoncteur
Breaker Duty Monitoring Surveillance du temps de service du disjoncteur
Mode Mode
Enabled Activé
Source Source
CT Circuit 1 Circuit TC 1
Exponent Exposant
Max Duty Temps de service max
Breaker Alarms Alarmes du disjoncteur
Alarm 1 Alarme 1
Alarm 1 Type Type de l'alarme 1
Alarm 1 Threshold Seuil de l'alarme 1
Disabled Désactivé
Pour connecter l'entrée logique Blocage, utilisez l'Explorateur des paramètres de BESTCOMSPlus pour
ouvrir l'arborescence Logique programmable BESTlogicPlus et sélectionnez le bloc logique de
surveillance du disjoncteur dans la liste des éléments. Utilisez la technique du glisser-déposer pour relier
une variable ou une série de variables à l'entrée. Consultez le chapitre
BESTlogicPlus pour obtenir de
plus amples informations sur le paramétrage de la logique programmable de BESTlogicPlus.
Le bloc logique de surveillance du disjoncteur est représenté dans la Figure 152.
Surveillance du disjoncteur BE1-11g
