9424270994 Rev N 303

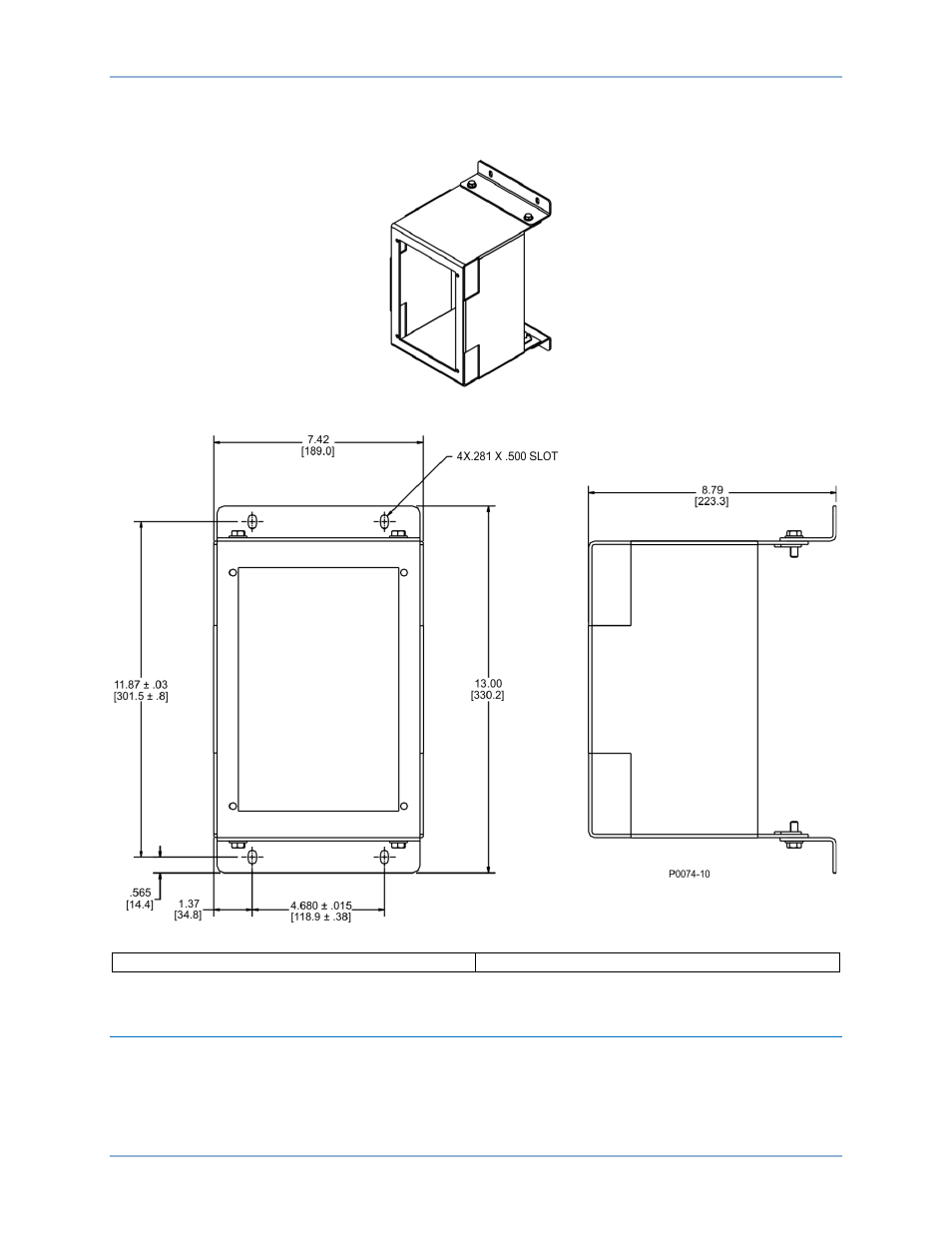

Un kit de projection et de montage pivotant pour un boîtier de type J est représenté dans la Figure 189.
Lorsqu'il est installé, ce kit permet un accès aux connexions par l'arrière en faisant pivoter le BE1-11g
vers la gauche ou la droite. Commandez la pièce Basler n° 9424226101.
Figure 189. Kit de projection et de montage pivotant (Basler P/N : 9424226101)
SLOT ENCOCHE
Dimensions et découpes du boîtier de type H ou P
Les dimensions du boîtier montable en tiroir H1 sont présentées dans la Figure 190. Les dimensions du
boîtier montable sur panneau H1 sont présentées dans la Figure 191. Les dimensions sont affichées en
pouces [millimètres].
BE1-11g Montage
