9424270994 Rev N 83
Blocage d'élément
Perte de fusible
L'élément de perte de fusible (60FL) du BE1-11g peut être utilisé pour bloquer la protection 59X en cas
de détection d'une perte de fusible ou de potentiel dans un système triphasé.
Si la logique de déclenchement de l'élément 60FL est définie sur vrai et que l'option Blocage de phase/V1
(Block Phase/V1) est activée, la fonction 59X est bloquée si elle est configurée pour le mode V1. Si
l'option Blocage V2 (Block V2) est activée, la fonction 59X est bloquée si elle est configurée pour le
mode V2. Si l'option Blocage 3V0 (Block 3V0) est activée, la fonction 59X est bloquée si elle est
configurée pour le mode 3V0. Consultez le chapitre
Perte de fusible (60FL) pour obtenir de plus amples
informations sur la fonction 60FL.
Les éléments de protection bloqués par l'élément 60FL doivent être définis de manière à ce que les
temps de déclenchement soient de 60 millisecondes ou plus, afin d'assurer la bonne coordination du
blocage.
Entrée logique Blocage (Block)
L'entrée Blocage (Block) permet de contrôler la supervision logique de l'élément. Lorsqu'elle est définie
sur vrai, l'entrée Blocage (Block) désactive l'élément en imposant la logique 0 à ses sorties
Déclenchement et Enclenchement et en réinitialisant sa minuterie. Connectez l'entrée Blocage (Block) de
l'élément à la logique souhaitée dans BESTlogicPlus. Lorsque l'élément est sélectionné à partir de
l'affichage Éléments (Elements), l'état par défaut de l'entrée Blocage (Block) est la logique 0.
Connexions logiques
Les connexions logiques de l'élément de surtension auxiliaire s'effectuent via l'écran BESTlogicPlus de
BESTCOMSPlus. Le bloc logique de l'élément de surtension auxiliaire est représenté dans la Figure 50.
Les entrées et sorties logiques sont répertoriées dans le Tableau 22.

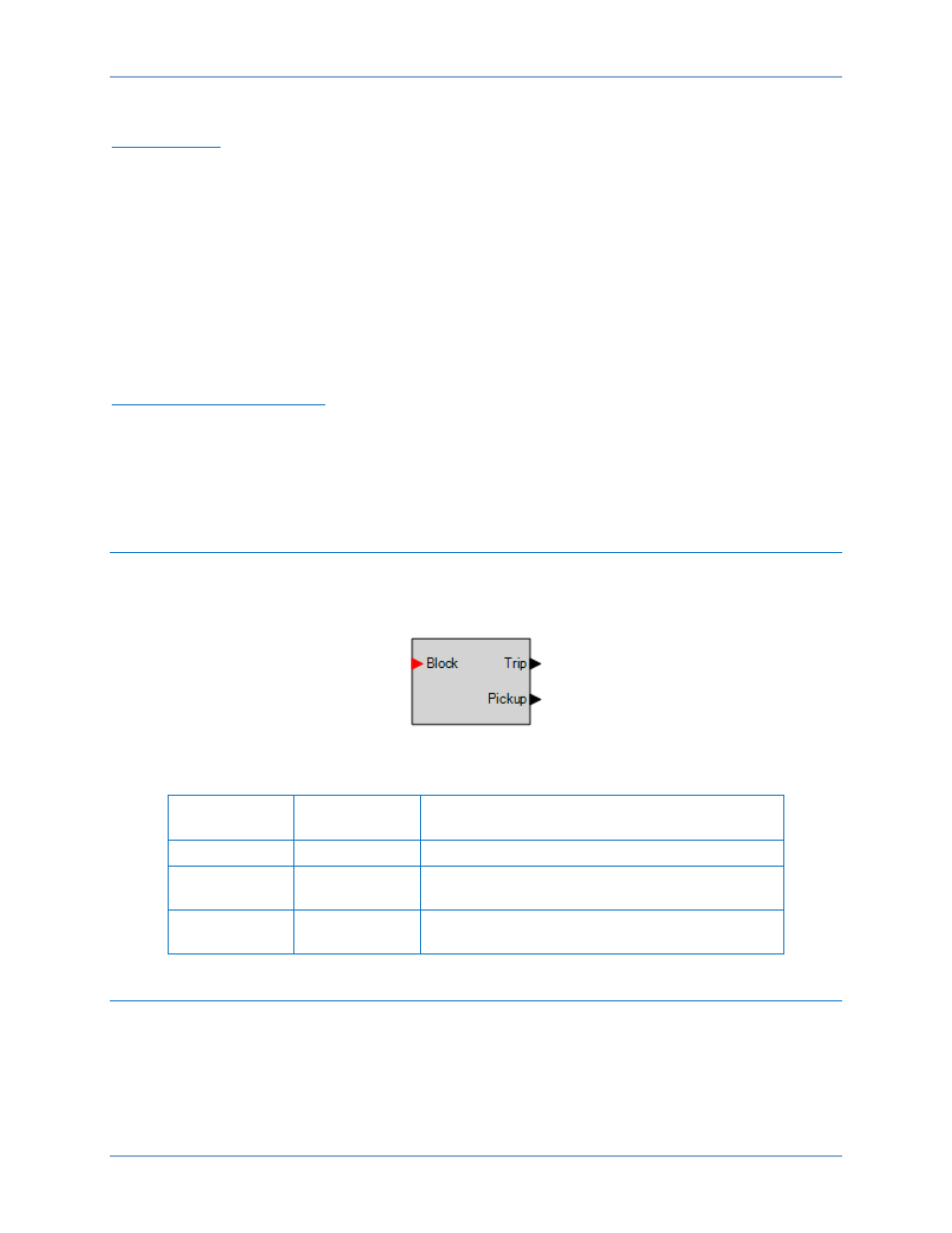

Figure 50. Bloc logique de l'élément de surtension auxiliaire
Tableau 22. Entrées et sorties logiques
Nom
Fonction
logique
Objectif
Blocage Entrée Désactive la fonction 59X si définie sur vrai
Déclenchement Sortie Vrai, si l'élément 59X est dans une condition de
déclenchement
Enclenchement Sortie Vrai, si l'élément 59X est dans une condition
d'enclenchement
Paramètres de fonctionnement
Les paramètres de fonctionnement de l'élément de surtension auxiliaire sont configurés à partir de l'écran
des paramètres Surtension (Overvoltage) (59X) (Figure 51) de BESTCOMSPlus. Les plages de réglage
et les valeurs par défaut sont répertoriées dans le Tableau 23.
BE1-11g Protection de surtension auxiliaire (59X)
