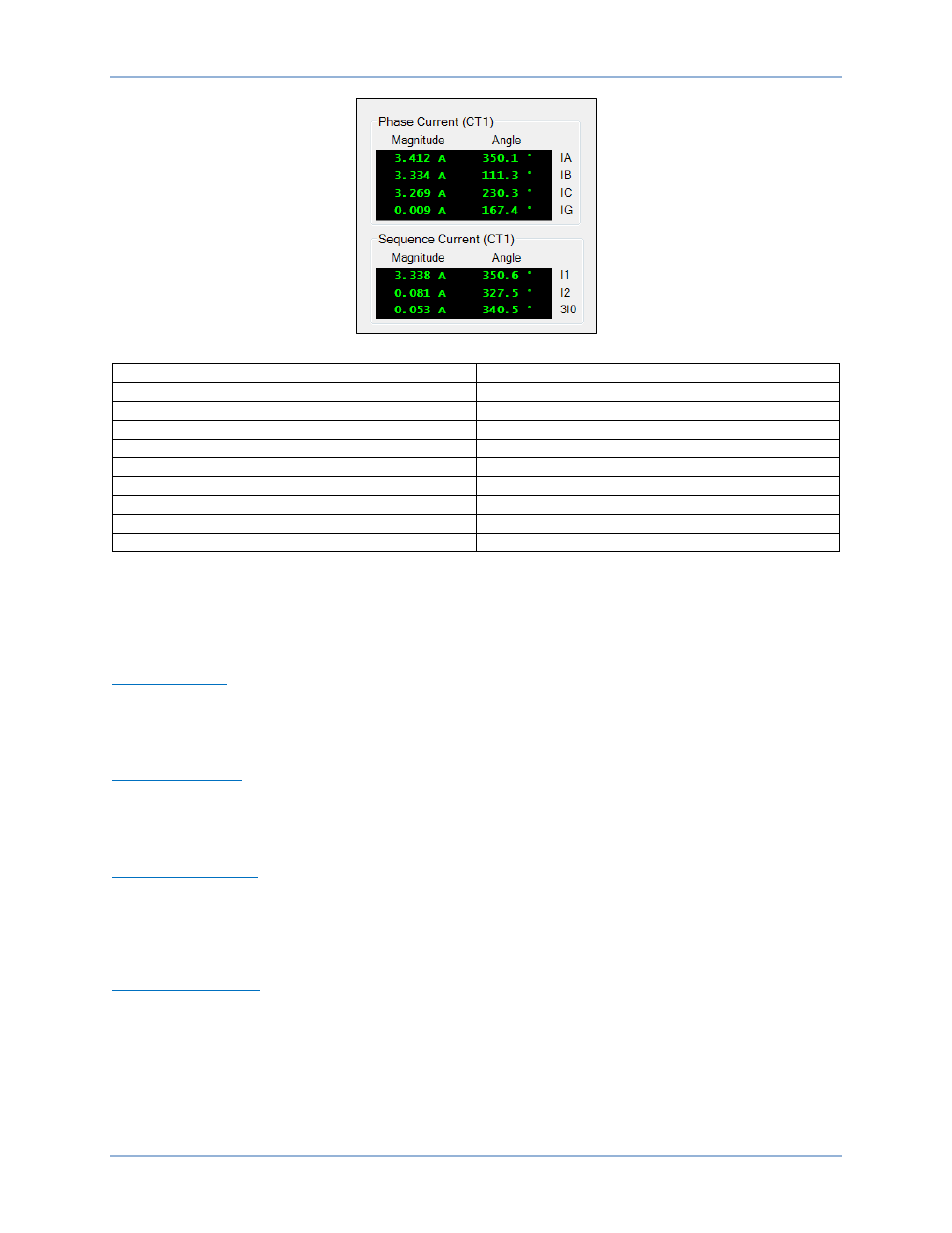

Figure 124. Écran Mesures analogiques, Courant
Phase Current (CT1) Courant de phase (TC1)
Magnitude Angle Angle d'amplitude
IA IA
IB IB
IC IC
IG IG
Sequence Current (CT1) Courant de séquence (TC1)
I1 I1
I2 I2
3I0 3I0
Puissance
Les données de mesure de puissance sont disponibles dans BESTCOMSPlus (Figure 125) et dans
l'écran Mesures > Mesures analogiques > Puissance (Metering > Analog Metering > Power) du panneau
avant. Un diagramme de phaseur est également disponible dans BESTCOMSPlus.
Puissance réelle
La puissance réelle est mesurée sur une échelle allant de –7 500 kilowatts à +7 500 kilowatts sur les
systèmes nominaux cinq ampères. Les systèmes nominaux un ampère mesurent la puissance réelle sur
une échelle allant de –1 500 watts à +1 500 watts. Les phases A, B, C et la phase totale sont incluses.
Puissance réactive
La puissance réactive est mesurée sur une échelle allant de
−7 500 kilovars à +7 500 kilovars sur les
systèmes nominaux cinq ampères. Les systèmes un ampère mesurent la puissance réactive sur une
échelle allant de
−1 500 kilovars à +1 500 kilovars. Les phases A, B, C et la phase totale sont incluses.
Puissance apparente
La puissance apparente mesurée est affichée sur une échelle allant de –7 500 kilovoltampères à
+7 500 kilovoltampères sur les systèmes nominaux cinq ampères. Les systèmes nominaux un ampère
mesurent la puissance apparente sur une échelle allant de
–1 500 kilovoltampères à +1 500 kilovoltampères. Les phases A, B, C et la phase totale sont incluses.
Facteur de puissance
Le facteur de puissance est mesuré sur une échelle allant d'un retard maximal (
−0,00) à une avance
maximale (+0,00) en passant par le facteur de puissance unitaire (1,00) pour les phases A, B et C, et
pour la phase totale.
