470 9424270994 Rev N
auxiliaire Transformateurs de mesure auxiliaire sur AN
Tension de phase
nominale 100 V Paramètres système, Système
d'alimentation Définit la tension de phase
nominale à 100 V
Tension auxiliaire
nominale 100 V Paramètres système, Système
d'alimentation Définit la tension auxiliaire
nominale à 100 V
Mode d'élément Activé Protection, Tension, Contrôle de
synchronisation Active la fonction 25
Étape 2 : Utilisez BESTCOMSPlus pour configurer la Logique programmable BESTlogicPlus illustrée
dans la
Figure 277.
•
Le contact Blocage est désactivé.
•
OUT1 se ferme pour 25.
•
OUT2 se ferme pour Surveillance de la tension 25 (Voltage Monitor).

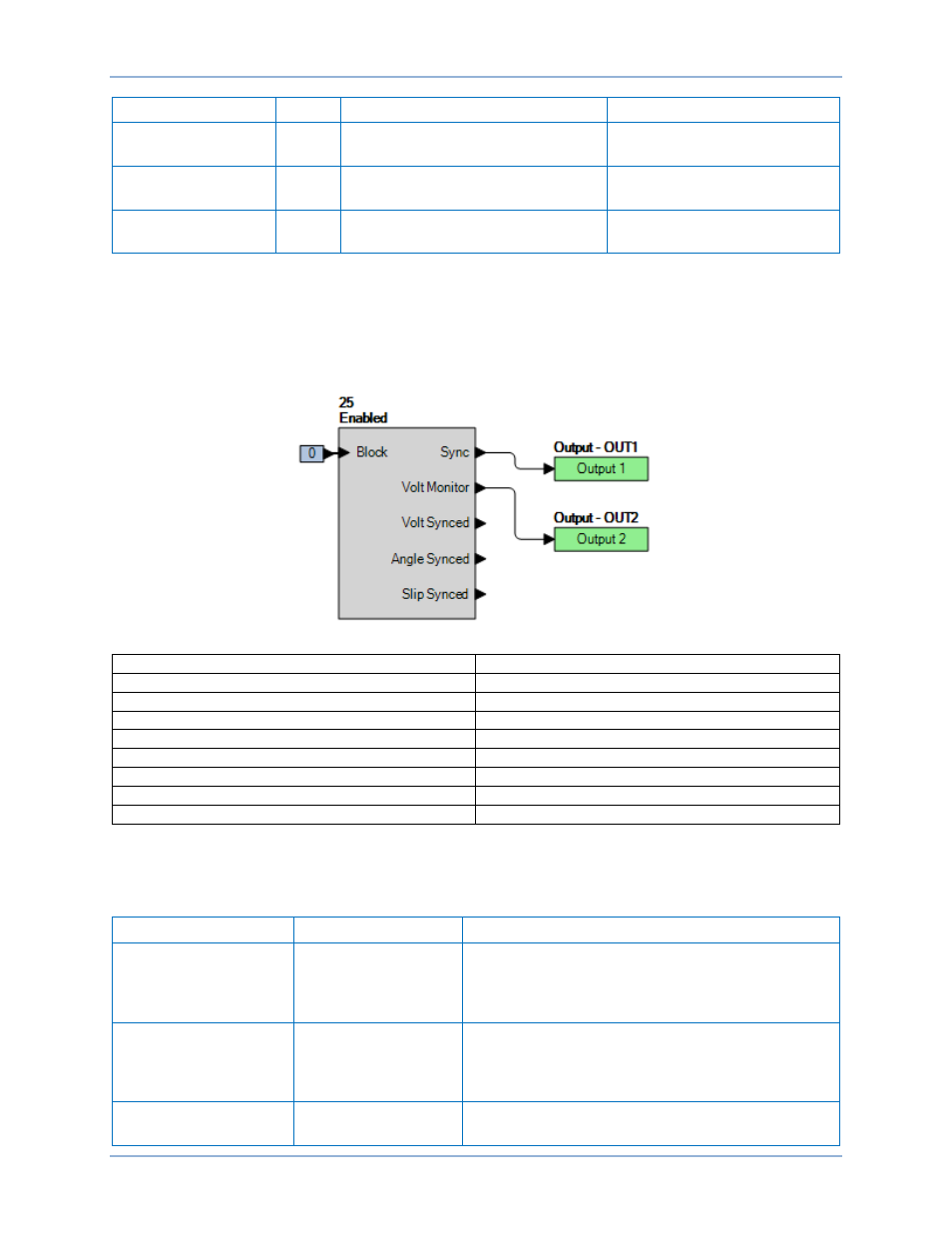

Figure 277. Paramètres BESTlogicPlus (25)
Enabled Activé
Block Blocage
Sync Synchronisation
Volt Monitor Surveillance de tension
Volt Synced Tension synchronisée
Angle Synced Angle synchronisé
Slip Synced Glissement synchronisé
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
Étape 3 : Utilisez BESTCOMSPlus pour ouvrir l'écran Protection/Tension/Contrôle de synchronisation
(25) et transmettre les paramètres de test répertoriés dans le Tableau 133 au BE1-11g.
Tableau 133. Paramètres de test d'enclenchement temporisé (25VM)
Paramètre Valeur Description
25 Surveillance de la
tension - Tension
active (Voltage Monitor
Live Voltage) 90 % Définit la tension active à 90 V (90 % de la valeur
nominale, valeur nominale = 100 V)
25 Surveillance de la
tension - Tension
inactive (Voltage
Monitor Dead Voltage) 55 % Définit la tension inactive à 55 V (55 % de la valeur
nominale, valeur nominale = 100 V)
25 Surveillance de la
tension - Temporisation 0 Définit le délai de retombée sur 0
Test de contrôle de synchronisation (25) BE1-11g
