Correction de la tension
La correction de la tension de l'alternateur est définie par le paramètre Différence de tension (Voltage
Difference). Ce paramètre est exprimé sous la forme d'une différence en pourcentage entre la tension
nominale de l'alternateur et la tension nominale du bus. Si le paramètre Tension source > Tension dest.
(Voltage Source > Voltage Destination) est activé, le BE1-11g règle la tension de l'alternateur sur une
valeur supérieure d'au moins 0,5 % à la tension du bus.
Échec de synchronisation
Les paramètres Temporisation d'activation de l'échec de synchronisation (Sync Fail Activation Delay) et
Tentatives de fermeture du disjoncteur (Breaker Close Attempts) établissent la durée maximum de la
synchronisation. Si l'élément de synchroniseur 25A provoque une fermeture du disjoncteur et que le
disjoncteur ne se ferme pas dans ce délai, la logique incrémente le nombre de tentatives de fermeture du
disjoncteur. Si le nombre de tentatives de fermeture du disjoncteur dépasse le paramètre Tentatives de
fermeture du disjoncteur, la synchronisation de l'alternateur est interrompue. À ce moment, la valeur
d'impulsion de la sortie logique Échec de synchronisation (Sync Fail) est élevée. Notez que si un bus
devient instable, les minuteries de synchroniseur sont réinitialisées. Le nombre de tentatives de fermeture
du disjoncteur maintient sa valeur.
Surveillance de la tension
La sortie logique Surveillance de tension (Volt Monitor) est fournie pour les conditions où le bus et/ou la
ligne sont hors tension. Dans BESTlogicPlus, la sortie logique Surveillance de tension (Volt Monitor) peut
être connectée à d'autres éléments logiques de façon à signaler un état ou à contrôler d'autres éléments
de la logique. La sortie logique Surveillance de tension n'a d'impact sur l'élément 25A que si elle est
connectée à la logique. Une condition sous tension pour la tension de phase ou la tension auxiliaire est
établie si la tension mesurée à l'entrée considérée est égale ou supérieure au seuil de tension active
défini par le paramètre Tension active (Live Voltage). Une condition hors tension pour la tension de phase
ou la tension auxiliaire est établie si la tension mesurée à l'entrée considérée est égale ou inférieure au
seuil de tension inactive défini par le paramètre Tension inactive (Dead Voltage). Le paramètre
Temporisation de retombée (Dropout Delay) fournit une hystérésis à la sortie logique Surveillance de
tension (Volt Monitor).
Pour l'entrée de tension de phase, si la connexion est triphasée, 3W ou 4W, les trois phases sont testées
et leur valeur doit être supérieure au seuil de tension active pour que la condition sous tension se vérifie.
De même, la valeur des trois phases doit être inférieure au seuil de tension inactive pour que la condition
hors tension se vérifie.
La logique de surveillance de tension est représentée dans la Figure 96. Il est possible de sélectionner
n'importe quelle combinaison de paramètres logiques pour la logique de surveillance de tension dans
l'écran des paramètres Synchroniseur (25A) de BESTCOMSPlus. Lorsqu'une combinaison logique est
sélectionnée, le synchroniseur ferme le commutateur logique correspondant de la Figure 96, associé à
chacune des sorties.

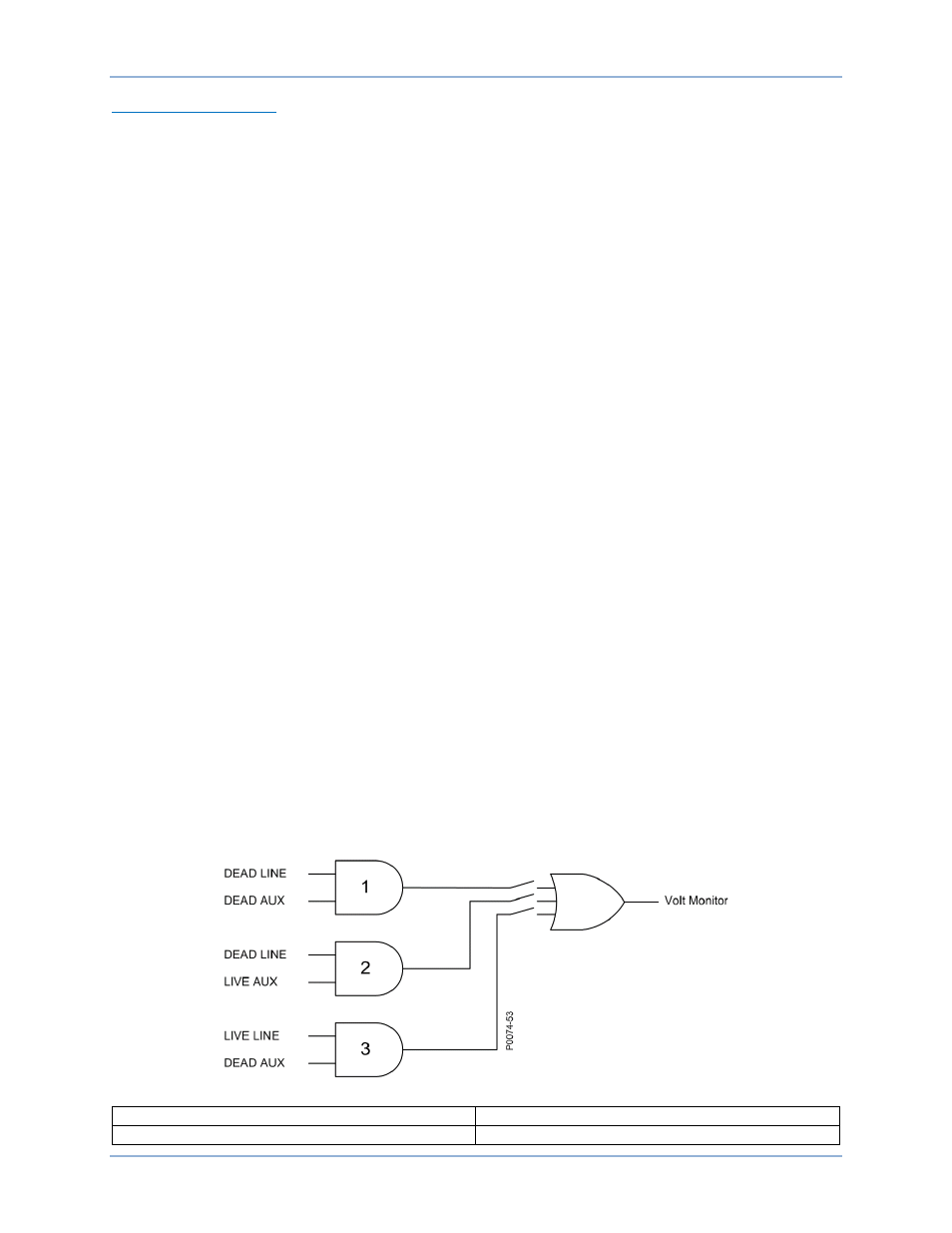

Figure 96. Logique de surveillance de la tension
DEAD LINE LIGNE INACTIVE
DEAD AUX AUX INACTIVE
Synchroniseur (25A) BE1-11g
