Figure 164), Au tableau 88, Au tableau 89 – Basler Electric BE1-11g Manuel d'utilisation
Page 297

9424270994 Rev N
273
Tableau 88. Appel de courant pour chaque tension d'alimentation (boîtier de type J)
Tension d'alimentation
Résistance
R totale
Isolateur optique
Désactivé (25 % V)
Activé (80 % V)
24 VCC
R1 - R7 = 2,2 k
Ω
15,4 k
Ω
6,0 V (0,390 mA)
19,2 V (1,25 mA)
48/125 VCC
R1 = 6,8 k
Ω
R2 - R7 = 4,7 k
Ω
35 k
Ω
12,0 V (0,343 mA)
38,4 V (1,10 mA)
125/250 VCC
R1 - R7 = 13 k
Ω
91 k
Ω
31,2 V (0,344 mA)
100 V (1,10 mA)

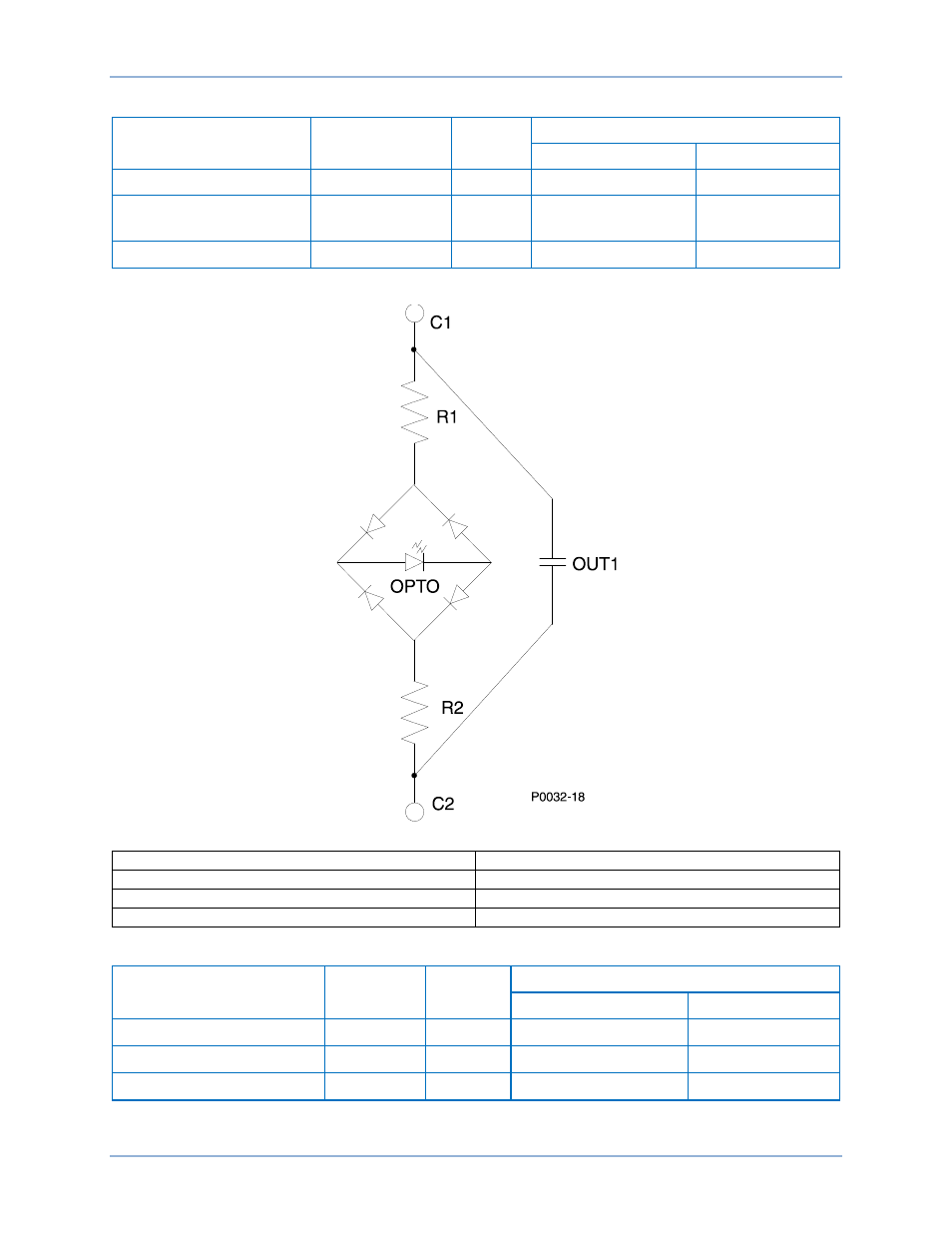

Figure 164. Circuit de détection du déclenchement (boîtier de type H ou P)
C1
C1
R1
R1
OPTO
OPTO
OUT1
SORTIE1
Tableau 89. Appel de courant pour chaque tension d'alimentation (boîtier de type H ou P)
Tension d'alimentation
R1 = R2 =
R totale
Isolateur optique
Désactivé (25 % V)
Activé (80 % V)
24 VCC
8,2 k
Ω
16,4 k
Ω
6,0 V (0,36 ma)
19,2 V (1,18 ma)
48/125 VCC
18 k
Ω
36 k
Ω
26,4 V (0,68 ma)
38,4 V (1,02 ma)
125/250 VCC
47 k
Ω
94 k
Ω
68,7 V (0,71 ma)
100 V (1,06 ma)
BE1-11g
Surveillance du circuit de déclenchement (52TCM)
