9424270994 Rev N 153
BESTLogicPlus, la sortie Déclenchement (Trip) peut être connectée à d'autres éléments logiques et à
une sortie relais pour annoncer cet état et initier une action corrective. Si une cible est activée pour
l'élément, le BE1-11g enregistre une cible lorsque la sortie Déclenchement est définie sur vrai. Consultez
le chapitre
Génération de rapports de défaut pour obtenir de plus amples informations sur la génération
de rapports sur les cibles.
Blocage d'élément
L'entrée Blocage (Block) permet de contrôler la supervision logique de l'élément. Lorsqu'elle est définie
sur vrai, l'entrée Blocage (Block) désactive l'élément en imposant la logique 0 à ses sorties
Déclenchement et Enclenchement et en réinitialisant sa minuterie. Connectez l'entrée Blocage (Block) de
l'élément à la logique souhaitée dans BESTlogicPlus. Lorsque l'élément est sélectionné à partir de
l'affichage Éléments (Elements), l'état par défaut de l'entrée Blocage (Block) est la logique 0.
Connexions logiques
Les connexions logiques de l'élément de perte d'excitation - en fonction des volts ampères réactifs (var)
en sens sortant s'effectuent via l'écran BESTlogicPlus de BESTCOMSPlus. Le bloc logique de l'élément
Perte d'excitation - En fonction des volts ampères réactifs (var) en sens sortant est représenté dans la
Figure 81. Les entrées et sorties logiques sont répertoriées dans le Tableau 46.

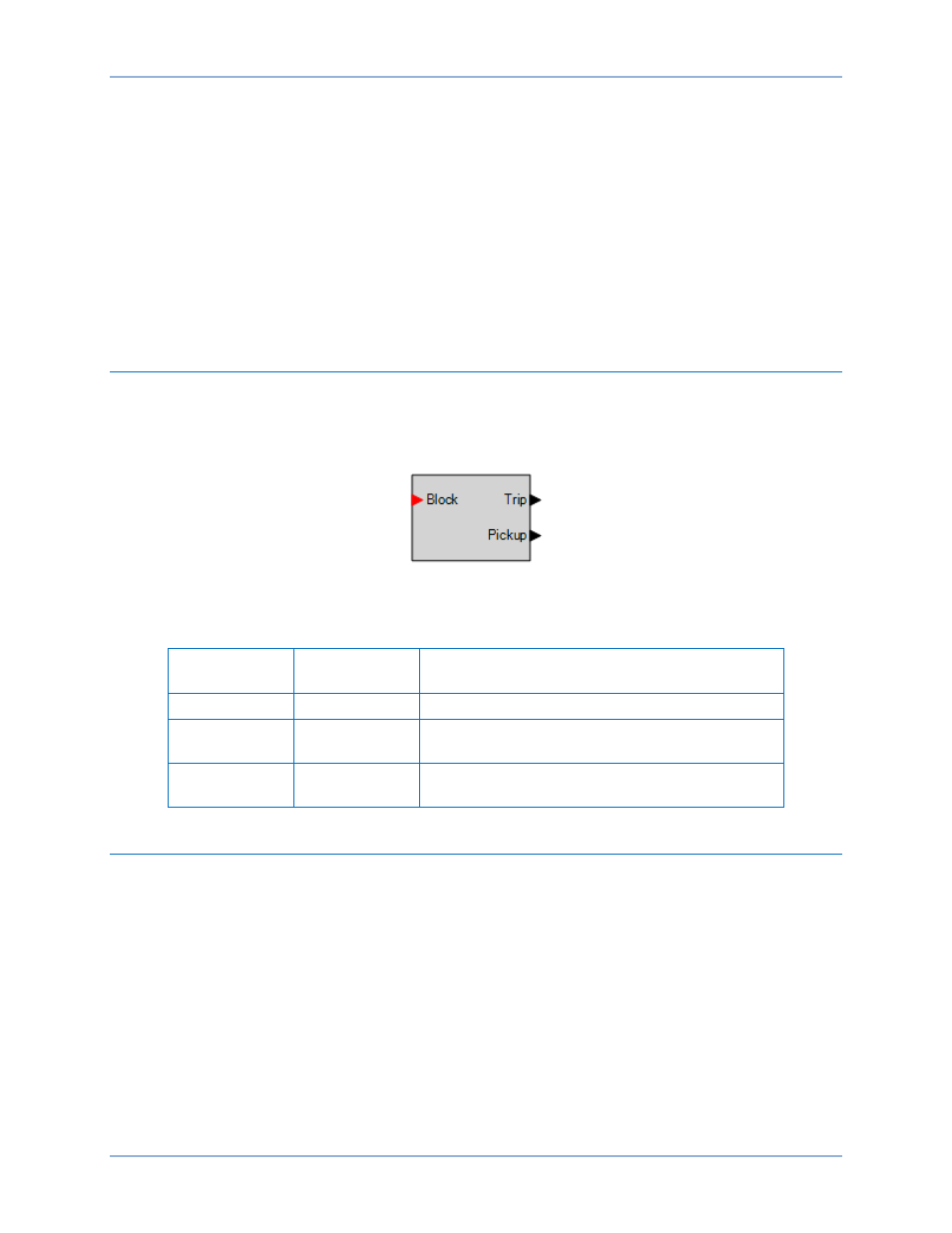

Figure 81. Bloc logique de l'élément Perte d'excitation - En fonction des volts ampères réactifs (var) en sens
sortant
Tableau 46. Entrées et sorties logiques
Nom
Fonction
logique
Objectif
Blocage Entrée Désactive la fonction 40Q si définie sur vrai
Déclenchement Sortie
Vrai, si l'élément 40Q est dans une condition de
déclenchement
Enclenchement Sortie
Vrai, si l'élément 40Q est dans une condition
d'enclenchement
Paramètres de fonctionnement
Les paramètres de fonctionnement de l'élément de perte d’excitation - en fonction des volts ampères
réactifs (var) en sens sortant sont configurés à partir de l'écran des paramètres Perte d’excitation - En
fonction des volts ampères réactifs (var) en sens sortant (Loss of Excitation - Reverse var Based) (40Q)
(Figure 82) de BESTCOMSPlus. Les plages de réglage et les valeurs par défaut sont répertoriées dans le
Tableau 47.
BE1-11gProtection de perte d’excitation - En fonction des volts ampères réactifs (var) en sens sortant (40Q)
