celle des points de sortie analogiques dans l'écran Mise à l'échelle des sorties analogiques DNP (DNP
Analog Output Scaling). Dans chaque écran, vous pouvez sélectionner des points individuels et leur
affecter un facteur de mise à l'échelle compris entre 0,001 et 1 000 000 000. 1 000 est la valeur par
défaut pour tous les points d'entrée et de sortie analogiques.

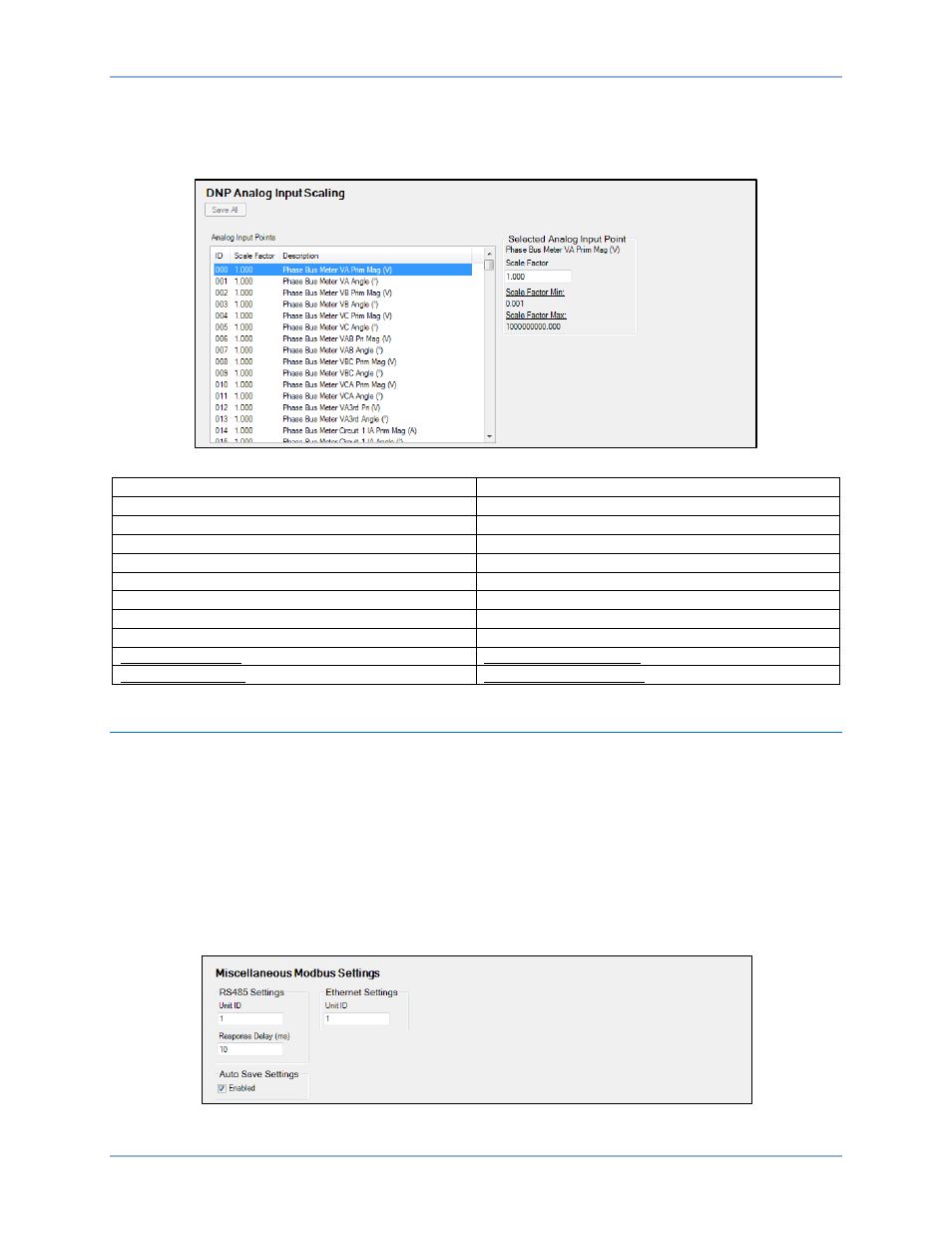

Figure 251. Écran Mise à l'échelle des entrées analogiques DNP
DNP Analog Input Scaling Mise à l'échelle des entrées analogiques DNP
Save All Enregistrer tout
Analog Input Points Points d’entrée analogique
ID ID
Scale Factor Facteur d'échelle
Description Description
Selected Analog Input Point Point d’entrée analogique sélectionné
Phase Bus Meter VA Prim Mag (v) Mesure de bus de phase VA Prim Mag (v)
Scale Factor Facteur d'échelle
Scale Factor Min: Facteur d'échelle min :
Scale Factor Max: Facteur d'échelle max :
Configuration Modbus
™
Les paramètres Modbus sont définis à l'aide de l'Explorateur des paramètres en ouvrant l'arborescence
Communications, Modbus. Vous pouvez définir des paramètres de cartographie Modbus. La liste des
registres Modbus est disponible dans la publication Basler Electric 9424200991, Manuel d'instructions du
Protocole Modbus.
Paramètres divers Modbus
™
L'écran Paramètres divers Modbus (Miscellaneous Modbus Setting) est représenté dans la Figure 252.
Des paramètres pour Modbus sont fournis via RS485 et Ethernet. Lorsque l'Enregistrement automatique
(Auto Save) est activé, des enregistrements groupés sont effectués pour réduire les temps d'écriture. Le
Tableau 106 récapitule les paramètres divers de Modbus.
Figure 252. Paramètres divers de Modbus
BE1-11g Communication
