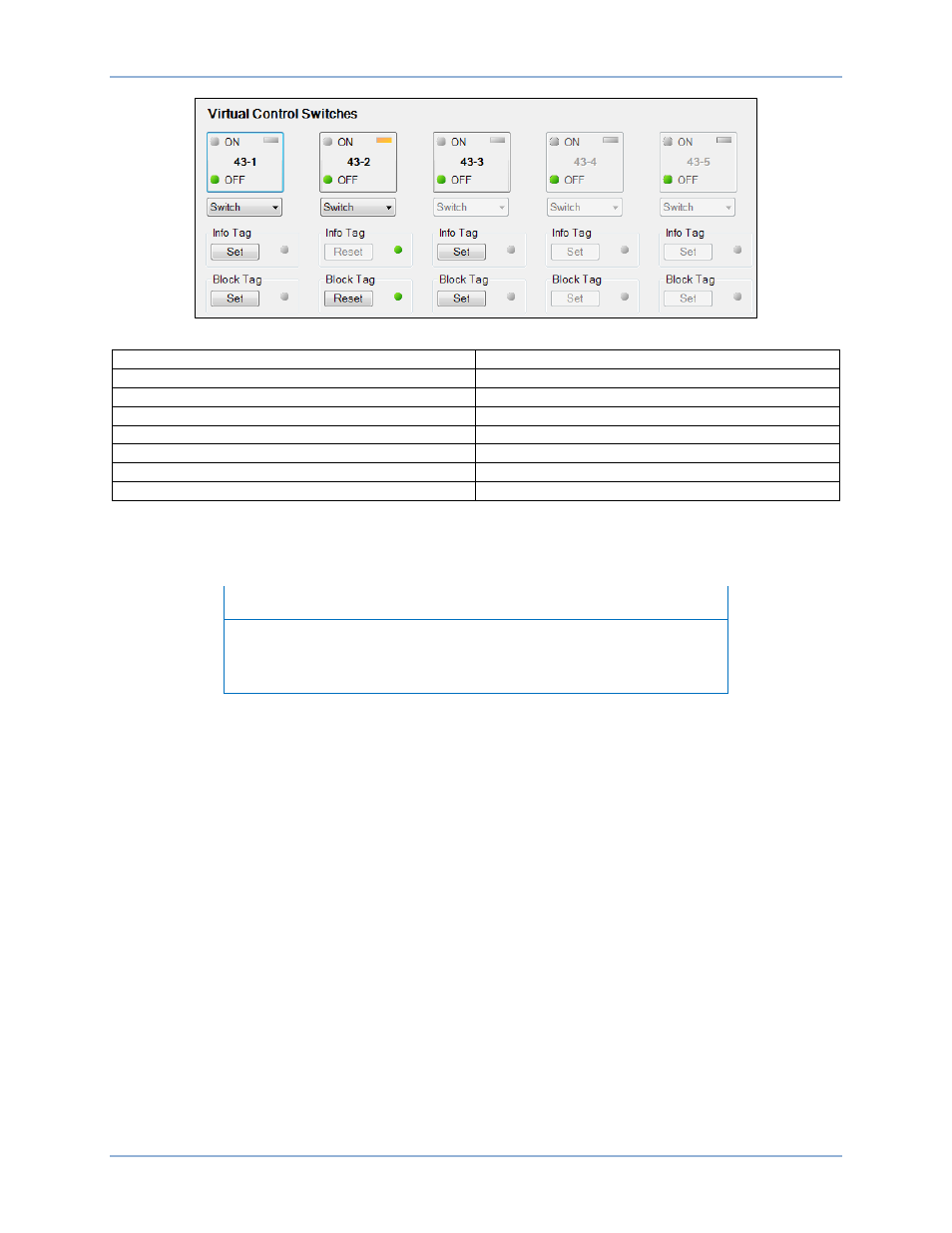

Figure 322. Écran Commutateurs de contrôle virtuels de BESTCOMSPlus
Virtual Control Switches Commutateurs de contrôle virtuels
ON ACTIVÉ
OFF DÉSACTIVÉ
Switch Commutation
Info Tag Marqueur informatif
Set Réglage
Reset Réinitialisation
Block Tag Marqueur bloquant
Étape 5 : Cliquez sur le bouton 43-1 pour le sélectionner. Un identifiant peut être nécessaire.
L'indicateur Activé (On) ou Désactivé (Off) (état actuel) commence à clignoter.
Note
Si l'étape 6 n'a pas lieu dans les 25 secondes qui suivent l'étape 5,
l'indicateur s'arrête de clignoter et le bouton 43-1 doit à nouveau être
sélectionné.
Étape 6 : Cliquez une seconde fois sur le bouton 43-1 pour l'actionner. Une fois que vous avez cliqué
sur Oui, l'indicateur Activé (On) ou Désactivé (Off) (état précédent) s'arrête de clignoter et
l'indicateur Activé (On) ou Désactivé (Off) (état actuel/nouvel état) s'allume.
Étape 7 : Répétez les étapes 5 et 6 pour modifier l'état du commutateur 43-1 en "ouvert" et supprimer
l'entrée d'amorçage provenant de la minuterie 62-1.
Étape 8 : Utilisez l'Explorateur des mesures de BESTCOMSPlus pour ouvrir l'écran Rapports, Séquence
des événements.
Étape 9 : Vérifiez que le passage de l'état du commutateur 43-1 à Activé (ON) a été consigné et
qu'environ 400 ms plus tard, la minuterie 62-1 s'est enclenchée. Puis, vérifiez un peu plus tard
que le passage de l'état du commutateur 43-1 à Désactivé (OFF) a été consigné et que la
minuterie 62-1 est retombée environ 2 000 ms plus tard. L'état du commutateur 43-1 dans le
rapport SER utilise les paramètres de nom programmables appliqués au commutateur. La
Figure 323 illustre la relation temporelle entre le commutateur 43-1 et la minuterie 62-1.
